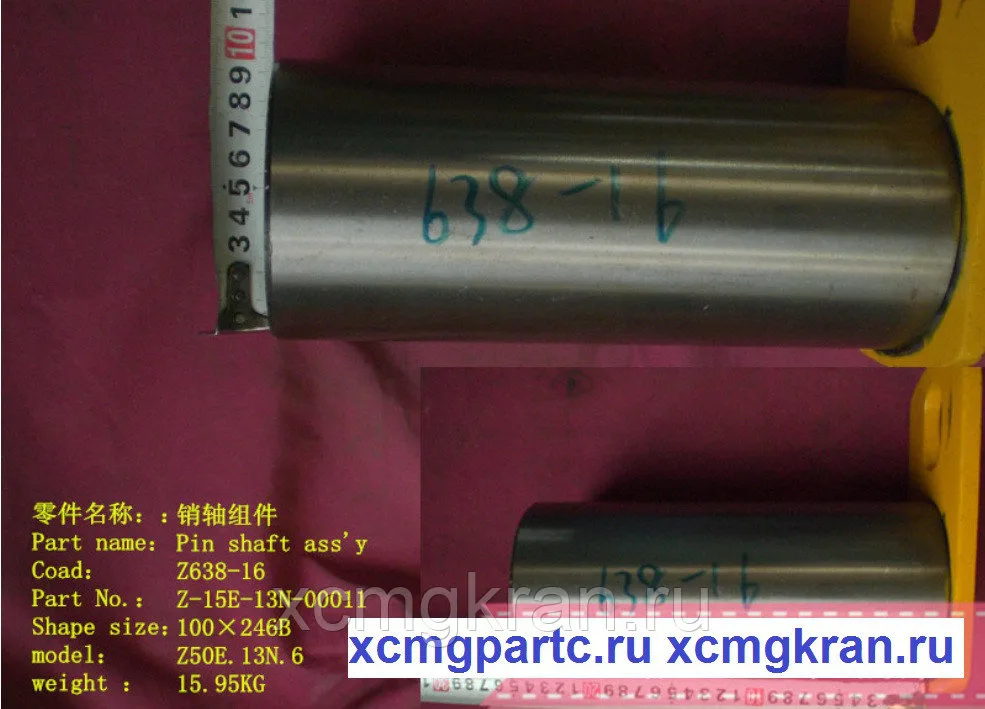

Палец Z50E.13N.6 Коромысла погрузчика Changlin
На схеме № 35
| № | Наименование | Каталожный номер |
Комплект |
| 1 |
болт |
Z50B.13-6 | 2 |
| 2 |
правый зуб |
Z50B.13-11A | 1 |
| 3 |
гайка M24 ZnD |
B-G051750-00001 | 2 |
| 4 |
шайба 24 |
B-Q020490-00015 | 2 |
| 5 |
Прокладка |
Z50B.13-16 | 4 |
| 6 |
Прокладка |
Z50B.13-14 | 2 |
| 7 |
Прокладка |
Z50B.13-13 | 2 |
| 8 |
Прокладка |
Z50B.13-9 | 5 |
| 9 |
Прокладка |
Z50B.13-8 | 5 |
| 10 |
гайка |
Z50B.13-5 | 12 |
| 11 |
серединный зуб |
Z50B.13-10A | 5 |
| 12 |
Универсальный ковш |
Z50E.31.GO.1 | 1 |
| 13 |
болт |
Z50B.13-4 | 12 |
| 14 |
левый зуб |
Z50B.13-12A | 1 |
| 15 |
Масленка M10x1 |
B-J07940A-00001 | 8 |
| 16 |
наружное пыленепроницаемое кольцо 115 |
Z50B.13-1 | 8 |
| 17 |
Внутреннее пылезащитное кольцо 100 |
Z50B.13.1 | 8 |
| 18 |
сварка соединительной штанги |
Z50E.13P.2.1 | 1 |
|
сварка соединительной штанги |
Z50E.13R.2.1 | 1 | |
| 19 |
Втулка |
Z50B.13.8-2A | 1 |
| 20 |
Втулка |
Z50B.13.8-1A | 1 |
| 21 |
болт M16x25 ZnD |
B-G057830-00066 | 8 |
| 22 |
шайба 16 |
B-Q01201E-00003 | 8 |
| 23 |
блок осепа |
Z50E.13N.3 | 2 |
| 24 |
передний втулка стрелы |
Z50E.13P.1-1 | 2 |
| 25 |
блок осепа |
Z50E.13N.5 | 1 |
| 26 |
блок осепа |
Z50B.13.4 | 1 |
| 27 |
Внутреннее пылезащитное кольцо 110 |
Z50B.13.13 | 12 |
| 28 |
средний втулка стрелы |
Z50B.13.7-3A | 2 |
| 29 |
блок осепа |
Z50B.13.5A | 2 |
| 30 |
задний втулка стрелы |
Z50B.13.7-1A | 2 |
| 31 |
сварка стрелы |
Z50E.13P.1.1 | 1 |
|
сварка стрелы |
Z50E.13R.1.1 | 1 | |
|
сварка стрелы |
Z50E.13S.1.1 | 1 | |
| 32 |
блок осепа |
Z50E.13N.6 | 1 |
| 33 |
Внутреннее пылезащитное кольцо 115 |
Z50B.13.12 | 2 |
| 34 |
коромысло из стального литья |
Z50E.13P.3-1 | 1 |
| 35 |
Втулка |
Z50B.13.9-1A | 2 |
| 36 |
Внутреннее пылезащитное кольцо 135 |
Z50B.13.11 | 2 |
| 37 |
Прокладка |
Z50B.13-15 | 3 |
| 38 |
Прокладка |
Z50B.13-2 | 3 |
| 39 |
Прокладка |
Z50B.13-3 | 3 |
| 40 |
блок осепа |
Z50E.13N.4 | 2 |
