Описание

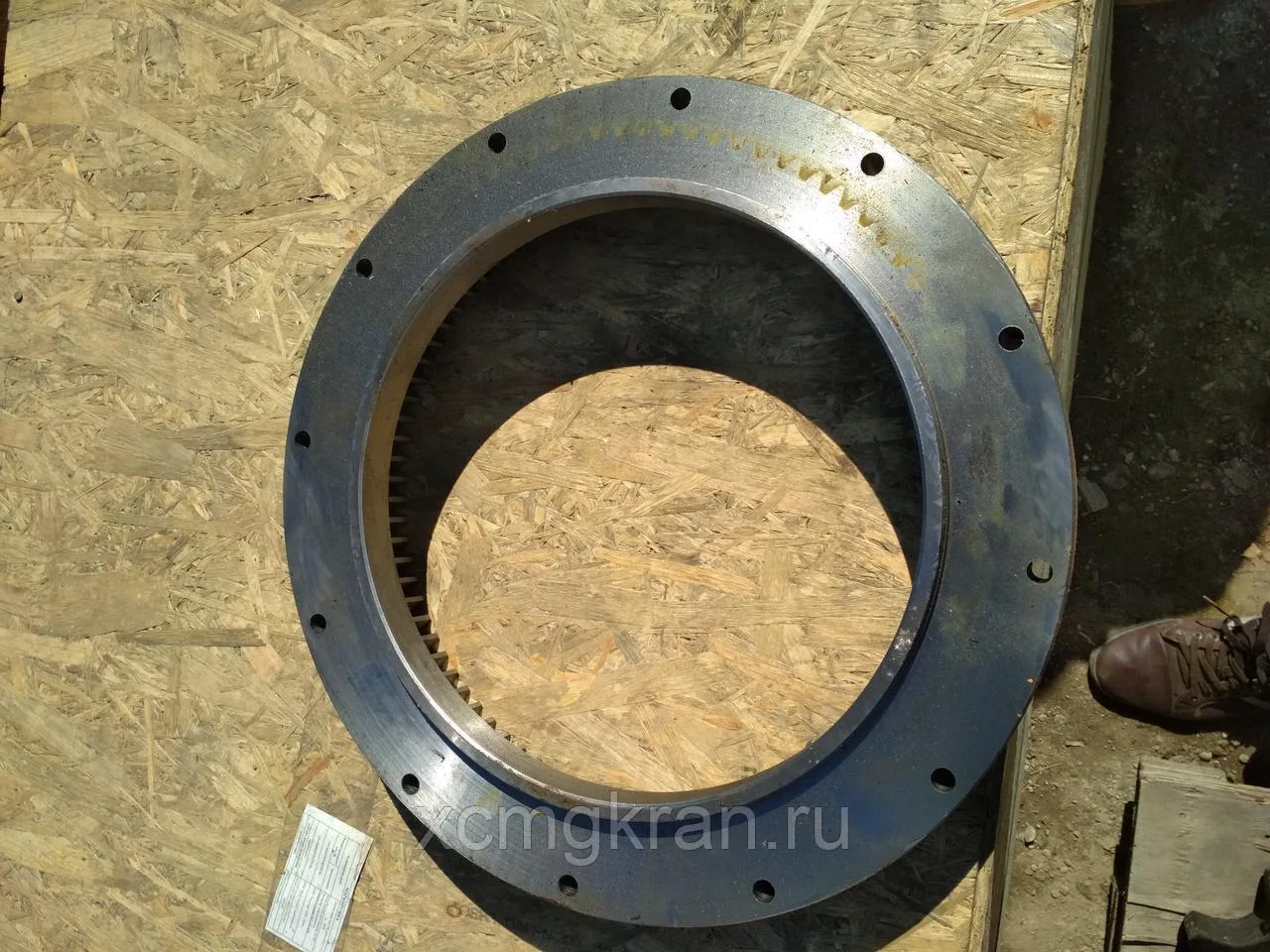

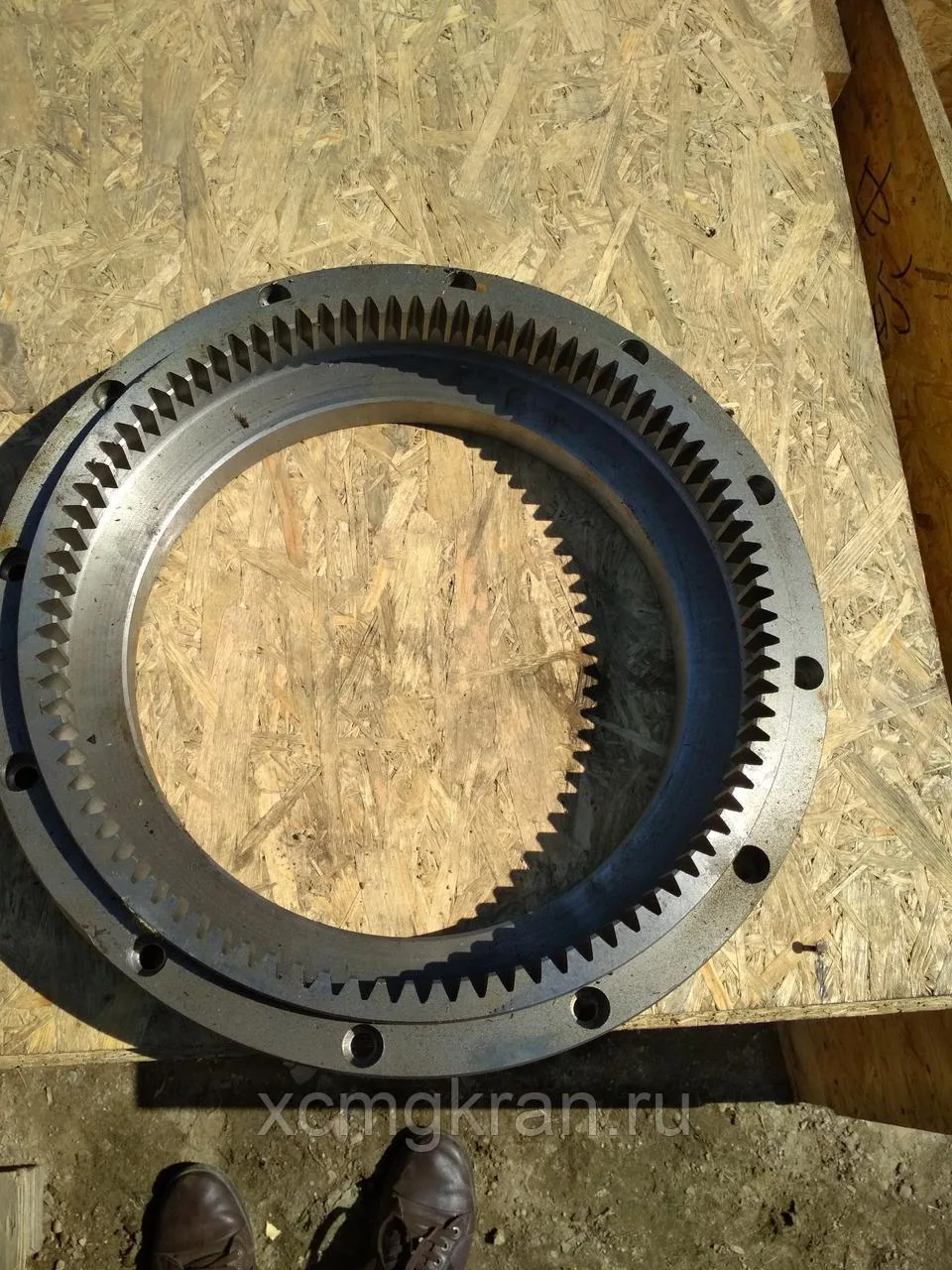

Зубчатый венец соединение ГТР с двигателем погрузчика CHANGLIN ZLM50E-5 Z50B.2.1-21

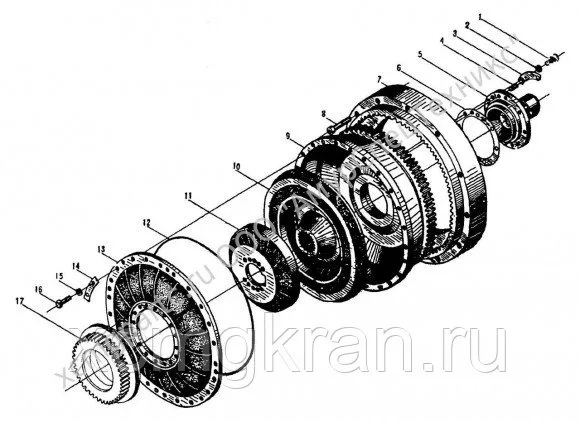

На схеме №7
| № | Наименование | Каталожный номер |
Комплект |
фото |
| 1 |
болт M10x12 |
GB5782-86 | 8 | |
| 2 |
Шайба 10 |
GB93-87 | 8 | |
| 3 |
Прокладка |
Z50B.2.1-32 | 2 | |
| 4 |
Штифт 10×20 |
GB119-86 | 2 | |
| 5 |
Shaft |
Z50B.2.1-25 | 1 | |
| 6 |
Прокладка |
Z50B.2.1-24 | 1 | |
| 7 |
Зубчатый обод |
Z50B.2.1-21 | 1 | |
| 8 |
Винт M10x1x60 |
GB70-85 | 12 | |
| 9 |
Корпус насоса |
Z50B.2.1-19 | 1 | |
| 10 |
турбина |
Z50B.2.1-17 | 1 | |
| 11 |
Бегунок |
Z50B.2.1-18 | 1 | |
| 12 |
О-образное уплотнительное кольцо |
Z50B.2.1-35 | 1 | |
| 13 |
Колесо насоса |
Z50B.2.1-16 | 1 | |
| 14 |
Прокладка |
Z50B.2.1-36 | 12 | |
| 15 |
Шайба 8 |
GB93-87 | 24 | |
| 16 |
болт M8x25 |
GB5783-86 | 24 | |
| 17 |
Шестерня |
Z50B.2.1-5 | 1 |
