Коробка передач КПП для фронтального погрузчика changlin ZLM50Е-5
КПП Z50E.4F changlin ZLM50Е-5

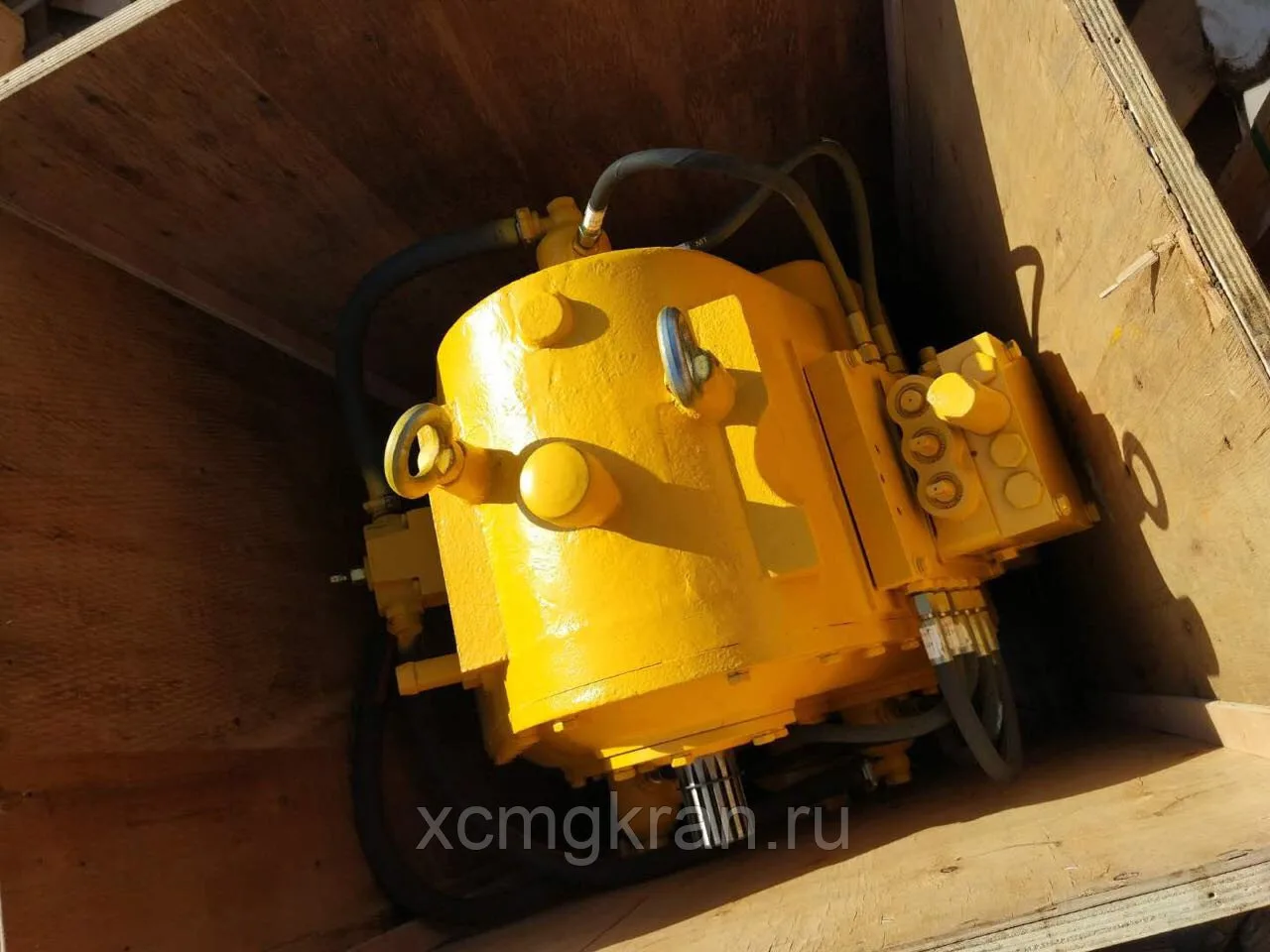

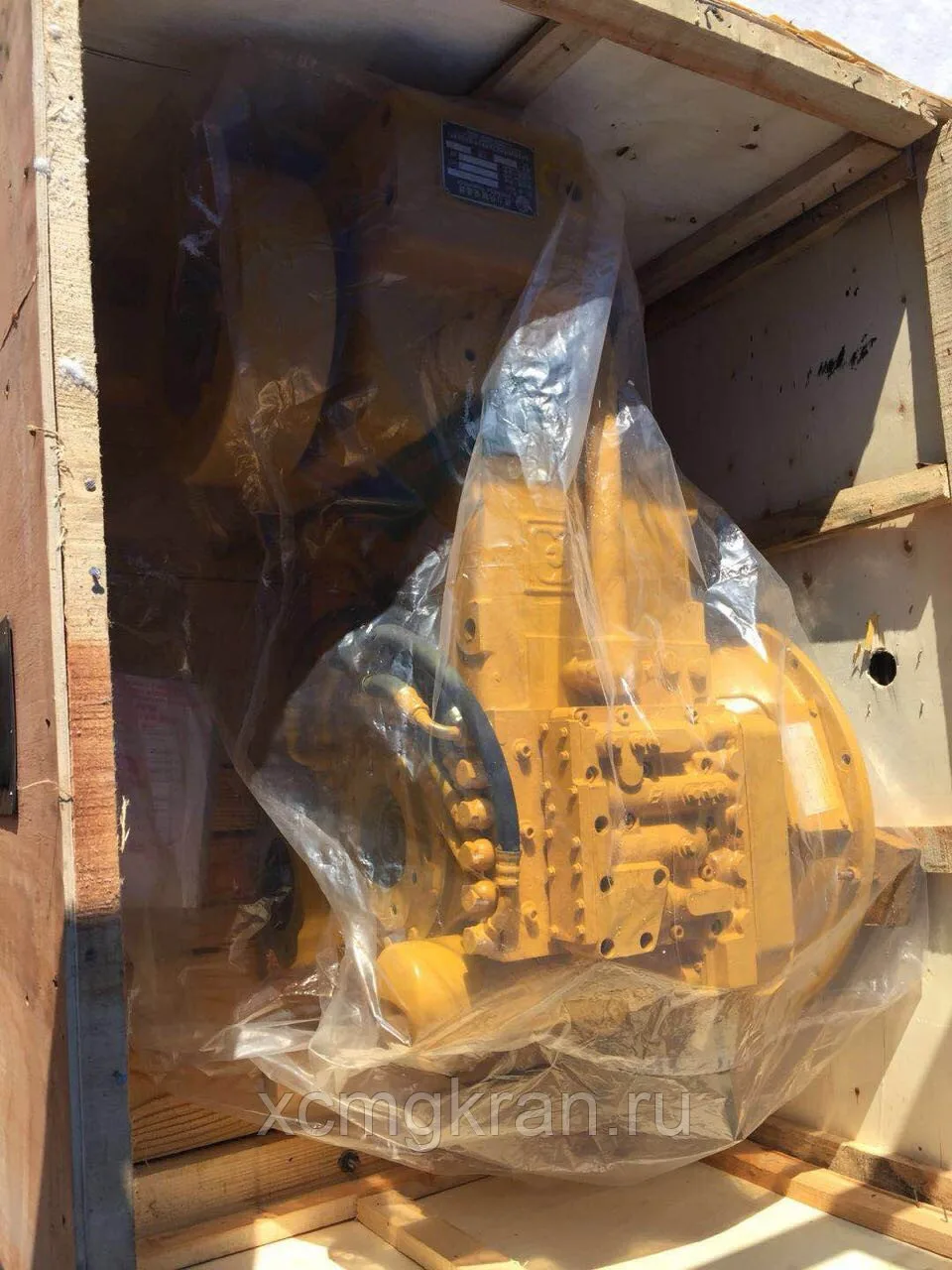

Коробка передач Z50E.4F в сборе
Если вам нужны запчасти для кпп changlin ZLM50Е-5 перейдите в каталог changlin ZLM50Е-5
Каталог запчастей КПП погрузчика changlin ZLM50Е-5
(данный каталог переведен машинным способом и может содержать ошибки и неточности)
| № | Наименование | Каталожный номер |
Комплект |
| 1 |
О-образное уплотнительное кольцо 25×2.4 |
GB1235-76 | 1 |
| 2 |
Масляная трубка |
Z30.4.21-4 | 1 |
| 3 |
О-образное уплотнительное кольцо 45×3.5 |
GB1235-76 | 1 |
| 4 |
Штифт 2×26 |
GB91-86 | 1 |
| 5 |
гайка M10 |
GB6178-86 | 1 |
| 6 |
Аллюминиевая прокладка |
Z30.4.21-12 | 2 |
| 7 |
Прокладка |
Z30.14.8.3-3 | 15 |
| 8 |
Постоянный магнит |
Z30.14.8.3-2 | 4 |
| 9 |
Аллюминиевая труба |
Z30.4.21-1 | 1 |
| 10 |
Нижняя крышка фильтра |
Z30.4.21-3 | 1 |
| 11 |
рамка и сетка |
Z30.4.21-10 | 1 |
| 12 |
Верхняя крышка фильтра |
Z30.4.21-5 | 1 |
| 13 |
Фланец |
Z30.4.21-8 | 1 |
| 14 |
шайба 8 |
GB93-87 | 7 |
| 15 |
болт M8x25 ZnD |
GB5781-86 | 4 |
| 16 |
Прокладка |
Z30.4.21-6 | 1 |
| 17 |
щит и колпак |
Z30.4.21-7 | 1 |
| 18 |
О-образное уплотнительное кольцо 90×3.1 |
GB1235-76 | 1 |
| 19 |
шайба 10 |
GB93-87 | 32 |
| 20 |
болт M10x35 ZnD |
GB5781-86 | 28 |
| 21 |
наружная крышка |
Z30.4.16-3 | 1 |
| 22 |
Упорное кольцо 40 |
GB895.1-86 | 1 |
| 23 |
Фильтрующий диск |
Z30.4.16-1 | 1 |
| 24 |
О-образное уплотнительное кольцо 40×3.5 |
GB1235-76 | 1 |
| 25 |
Крыша чашки |
Z30.4.16-2 | 1 |
| 26 |
Пневматическая чашка |
Z30.4.16-1 | 1 |
| 27 |
шайба 30 |
JB1002-77 | 2 |
| 28 |
Крышка подшипника |
Z50B.4.6-1 | 1 |
| 29 |
шайба 27 |
JB1002-77 | 6 |
| 30 |
горизонтально-вертикальное соединение |
Z50B.4.15.1 | 3 |
| 31 |
Топливный резиновый шланг |
Z50B.4.15-2 | 1 |
| 32 |
Хомутик горла d32 |
JB/T8870-1999 | 6 |
| 33 |
масломерник |
Z50B.4.9 | 1 |
| 34 |
Штуцер |
Z30.4.17-3 | 3 |
| 35 |
отделитель жидкости охладителя |
Z50B.4.15-1 | 1 |
| 36 |
держатель масломерника |
Z50B.4.9-2 | 1 |
| 37 |
шайба 22 |
JB1002-77 | 1 |
| 38 |
глазной винт M20 |
GB825-88 | 2 |
| 39 |
Блок |
Z50E.4A-1B | 1 |
| 40 |
Целлюлозная прокладка |
Z50E.4-4 | 1 |
| 41 |
крышка коробки |
Z50E.4-3 | 1 |
| 42 |
Штифт A12x35 |
GB118-86 | 2 |
| 43 |
крышка маслогорловины |
Z50B.4.16-1 | 1 |
| 44 |
Сетка фильтра |
Z50B.4.16.1 | 1 |
| 45 |
Люк для вливания масла |
Z50B.4.16-2 | 1 |
| 46 |
Хомутик горла d40 |
JB/T8870-1999 | 2 |
| 47 |
зажим |
Z50B.4.16-4 | 1 |
| 48 |
болт M6x16 ZnD |
GB5781-86 | 2 |
| 49 |
Топливный резиновый шланг |
Z50B.4.16-3 | 1 |
| 50 |
гайка M6 ZnD |
GB41-86 | 2 |
| 51 |
шайба 6 |
GB93-87 | 2 |
| 52 |
шайба 6 ZnD |
GB97.1-86 | 2 |
| 53 |
штуцер M30x1.5 |
Q/CL1202.12 | 1 |
| 54 |
шайба 30 |
JB1002-77 | 1 |
| 55 |
Штуцер |
Z30.2M.4-1 | 1 |
| 56 |
шайба 8 |
GB97.2-85 | 3 |
| 57 |
болт M8x50 ZnD |
GB5782-86 | 3 |
| 58 |
Топливный резиновый шланг |
Z50B.4.15-4 | 1 |
| 59 |
гайка M20 |
GB6175-86 | 4 |
| 60 |
шайба 20 |
GB93-87 | 4 |
| 61 |
Топливный резиновый шланг |
Z50B.4.15-3 | 1 |
| 62 |
Целлюлозная прокладка |
Z50B.4-5 | 1 |
| 63 |
Крышка |
Z50B.4-6 | 1 |
| 64 |
болт M10x30 |
GB5780-86 | 4 |
| 65 |
шайба 24 ZnD |
JB1002-77 | 1 |
| 66 |
Пробка M24x1.5 ZnD |
JB1001-77 | 1 |
| 67 |
болт M20x80 ZnD |
GB5782-86 | 4 |
Z50E.4.1 СБОРКА ВЫХОДНОГО ВАЛА КОРОБКИ передач
| № | Наименование | Каталожный номер |
Комплект |
| 1 |
шестигранная тонкая гайка M24x1.5 |
JB/ZQ3749-86 | 2 |
| 2 |
шайба |
Z50B.4.1-6 | 2 |
| 3 |
передний фланец |
Z50B.4.1A-1 | 1 |
| 4 |
болт M10x30 ZnD |
GB5781-86 | 12 |
| 5 |
О-образное уплотнительное кольцо 65×5.7 |
GB1235-76 | 2 |
| 6 |
Шайба 10 |
GB93-87 | 12 |
| 7 |
Крышка подшипника |
Z50B.4.1-2 | 2 |
| 8 |
Целлюлозная прокладка |
Z50B.4.1-3 | 2 |
| 9 |
Сальник FB75x100x12B |
GB9877.1-98 | 2 |
| 10 |
Подшипник 7512 |
GB297-89 | 2 |
| 11 |
Шестерня выходного вала |
Z50E.4.1-1L | 1 |
| 12 |
Упорное кольцо 82 |
GB894.1-86 | 1 |
| 13 |
масляный вал |
Z50B.4.1A-2 | 1 |
| 14 |
задний фланец |
Z50E.4E.1-5 | 1 |
| 15 |
гайка M24x1.5 |
GB9459-86 | 1 |
| 16 |
Шплинт 5×45 |
GB91-86 | 1 |
Z50E.4.2 вал КПП второй и третьей передачи CHANGLIN
| № | Наименование | Каталожный номер |
Комплект |
| 1 |
Крышка подшипника |
Z50B.4.2-1 | 1 |
| 2 |
Целлюлозная прокладка |
Z50B.4.2-19 | 2 |
| 3 |
Упорное кольцо 55 |
GB894.1-86 | 2 |
| 4 |
Подшипник 311 |
GB276-89 | 2 |
| 5 |
Шайба |
Z50B.4.2-2 | 1 |
| 6 |
выходная шестерня |
Z20E.4.2-1A | 1 |
| 7 |
Втулка |
Z50B.4.2-25 | 1 |
| 8 |
Подшипник 113 |
GB276-86 | 2 |
| 9 |
Шестерня |
Z50E.4.2-2 | 1 |
| 10 |
Шайба |
Z50B.4.2-14 | 1 |
| 11 |
хомутик |
Z50B.4.2-11 | 4 |
| 12 |
нажимная крышка первой и второй передачи |
Z50B.4.2-26 | 1 |
| 13 |
ведущий фрикционный диск |
Z50B.4.2-7 | 20 |
| 14 |
Ведомый фрикцион |
Z50B.4.2-8 | 18 |
| 15 |
Волновая пружина |
Z50B.4.2-15 | 36 |
| 16 |
Поршень |
Z50B.4.2-12 | 2 |
| 17 |
Упорное кольцо |
Z50B.4.2-23 | 8 |
| 18 |
прямоугольное герметичное кольцо |
Z50B.4.2-24 | 2 |
| 19 |
Цилиндр |
Z50B.4.2-13 | 1 |
| 20 |
Зубчатый обод |
Z50B.4.2-5 | 1 |
| 21 |
Возвратная пружина рычага поршня |
Z50B.4.2-10 | 8 |
| 22 |
возвратный шток поршня |
Z50B.4.2-9 | 8 |
| 23 |
болт M10x30 ZnD |
GB5781-86 | 12 |
| 24 |
Шайба 10 |
GB93-87 | 12 |
| 25 |
Нажимная крышка |
Z50B.4.2-22 | 1 |
| 26 |
Ось |
Z50B.4.2-21 | 1 |
| 27 |
Сальниковое кольцо |
Z30.4.1-19 | 4 |
| 28 |
Винт M12x12 |
GB78-85 | 2 |
| 29 |
прокладка подшипника |
Z50B.4.2-16 | 1 |
| 30 |
Подшипник 112 |
GB276-89 | 1 |
| 31 |
Шестерня |
Z50E.4.2-3 | 1 |
| 32 |
Подшипник 111 |
GB276-89 | 1 |
| 33 |
Втулка |
Z50B.4.2-18 | 1 |
| 34 |
Крышка подшипника |
Z50B.4.2-20 | 1 |
Z50E.4.4 КОМПЛЕКТ ПРОМЕЖУТОЧНОГО ВАЛА КПП CHANGLIN
| № | Наименование | Каталожный номер |
Комплект |
|
| 1 |
болт M10x30 ZnD |
GB5781-85 | 12 | |
| 2 |
Упорное кольцо 10 |
GB93-87 | 12 | |
| 3 |
Крышка подшипника |
Z50B.4.4A-5 | 2 | |
| 4 |
Целлюлозная прокладка |
Z50B.4.4A-4 | 1 | |
| 5 |
Упорное кольцо |
GB894.1-86 | 2 | |
| 6 |
Подшипник качания 311 |
GB276-89 | 2 | |
| 7 |
Втулка |
Z50B.4.4A-3 | 1 | |
| 8 |
Шестерня |
Z50E.4.4-2 | 1 | |
| 9 |
Шестерня |
Z50B.4.4-4 | 1 | |
| 10 |
Промежуточный вал |
Z50B.4.4A-1 | 1 | |
| 11 |
Шестерня |
Z50E.4.4-1 | 1 | |
| 12 |
Чехол прокладки |
Z50B.4.4-7 | 1 |
Z50E.4A.1 ВАЛ ПЕРЕДНЕГО И ЗАДНЕГО ХОДА ПОГРУЗЧИКА CHANGLIN ZLM50Е-5
| № | Наименование | Каталожный номер |
Комплект |
| 1 |
Крышка подшипника |
Z50B.4.6-1 | 1 |
| 2 |
Целлюлозная прокладка |
Z50B.4.1-3 | 1 |
| 3 |
Упорное кольцо 50 |
GB894.1-86 | 3 |
| 4 |
Подшипник качания 310 |
GB276-89 | 2 |
| 5 |
Втулка |
Z50B.4.6-3 | 1 |
| 6 |
Подшипник качания 110 |
GB276-89 | 1 |
| 7 |
Шестерня задней скорости |
Z50E.4A.1-1 | 1 |
| 8 |
Подшипник качания 112 |
GB276-89 | 2 |
| 9 |
прокладка подшипника |
Z50B.4.2-16 | 2 |
| 10 |
хомутик |
Z50B.4.2-11 | 4 |
| 11 |
Нажимная крышка |
Z50B.4.2-22 | 2 |
| 12 |
ведущий фрикционный диск |
Z50B.4.2-7 | 14 |
| 13 |
Ведомый фрикцион |
Z50B.4.2-8 | 12 |
| 14 |
Волновая пружина |
Z50B.4.2-15 | 24 |
| 15 |
Поршень |
Z50B.4.2-12 | 2 |
| 16 |
Упорное кольцо |
Z50B.4.2-23 | 8 |
| 17 |
прямоугольное герметичное кольцо |
Z50B.4.2-24 | 2 |
| 18 |
Цилиндр |
Z50B.4.6-5 | 1 |
| 19 |
Зубчатый обод |
Z50B.4.6-9 | 1 |
| 20 |
Возвратная пружина рычага поршня |
Z50B.4.2-10 | 8 |
| 21 |
возвратный шток поршня |
Z50B.4.2-9 | 8 |
| 22 |
болт M10x30 ZnD |
GB5781-86 | 12 |
| 23 |
шайба 10 |
GB93-87 | 12 |
| 24 |
Винт M12x12 |
GB78-85 | 2 |
| 25 |
Сальниковое кольцо |
Z30.4.1-19 | 4 |
| 26 |
Вал передней и задней скорости |
Z50B.4.6-8 | 1 |
| 27 |
Шестерня передней скорости |
Z50E.4.5-1 | 1 |
| 28 |
Подшипник качания 111 |
GB276-89 | 1 |
| 29 |
Втулка |
Z50B.4.6-7 | 1 |
| 30 |
Сальник FB50x70x12B |
GB9877.1-98 | 1 |
| 31 |
Крышка подшипника |
Z50B.4.6-10 | 1 |
Z50E.4.3 ВАЛ ПЕРВОЙ ПЕРЕДАЧИ ПОГРУЗЧИКА CHANGLIN ZLM50Е-5
| № | Наименование | Каталожный номер |
Комплект |
| 1 |
Крышка подшипника |
Z50B.4.2-1 | 1 |
| 2 |
Упорное кольцо 55 |
GB894.1-86 | 2 |
| 3 |
Подшипник 311 |
GB276-89 | 1 |
| 4 |
Шайба |
Z50B.4.2-2 | 1 |
| 5 |
выходная шестерня |
Z50B.4.3A-2 | 1 |
| 6 |
Втулка |
Z50B.4.3-2 | 1 |
| 7 |
Подшипник качания 113 |
GB276-89 | 2 |
| 8 |
Шестерня |
Z50E.4.3-2 | 1 |
| 9 |
Шайба |
Z50B.4.2-14 | 1 |
| 10 |
Пробка |
Z50B.4.2-6 | 1 |
| 11 |
Ось |
Z50E.4.3-5 | 1 |
| 12 |
болт M10x30 ZnD |
GB5781-86 | 12 |
| 13 |
шайба 10 |
GB93-87 | 12 |
| 14 |
хомутик |
Z50B.4.2-11 | 3 |
| 15 |
Зубчатый обод |
Z50B.4.3-5 | 1 |
| 16 |
нажимная крышка первой передачи |
Z50B.4.3-4 | 1 |
| 17 |
ведущий фрикционный диск |
Z50B.4.2-7 | 14 |
| 18 |
Ведомый фрикцион |
Z50B.4.2-8 | 13 |
| 19 |
Волновая пружина |
Z50B.4.2-15 | 26 |
| 20 |
Поршень |
Z50B.4.2-12 | 1 |
| 21 |
Упорное кольцо |
Z50B.4.2-23 | 4 |
| 22 |
прямоугольное герметичное кольцо |
Z50B.4.2-24 | 1 |
| 23 |
Цилиндр |
Z50E.4.3-3 | 1 |
| 24 |
Возвратная пружина рычага поршня |
Z50B.4.2-10 | 4 |
| 25 |
возвратный шток поршня |
Z50B.4.2-9 | 4 |
| 26 |
Сальниковое кольцо |
Z30.4.1-19 | 2 |
| 27 |
Винт M12x12 |
GB78-85 | 1 |
| 28 |
Перегородочная втулка |
Z50E.4.3-4 | 1 |
| 29 |
Целлюлозная прокладка |
Z50B.4.2-191 | 1 |
| 30 |
Крышка подшипника |
Z50B.4.3-7 | 1 |
| 31 |
Подшипник 411 |
GB276-89 | 1 |
Z50E.4F.1 КОМПЛЕКТ КЛАПАНА ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ CHANGLIN ZLM50Е-5
| № | Наименование | Каталожный номер |
Комплект |
| 1 |
болт M10x110 ZnD |
GB5782-86 | 3 |
| 2 |
шайба 10 |
GB93-87 | 3 |
| 3 |
шайба 10 ZnD |
GB97.2-85 | 3 |
| 4 |
Комплект распределителя |
Z50B.4.7.1 | 1 |
| 5 |
Комплект клапана передач скоростей |
Z30.4.13 | 1 |
| 6 |
Штуцер |
Z50E.4F.2-1 | 10 |
| 7 |
Штуцер резиновой трубка 8I-800 |
JB1885-77 | 1 |
| 8 |
О-образное кольцо 11×1.9 |
GB1235-76 | 11 |
| 9 |
шайба 16 |
GB1002-77 | 12 |
| 10 |
болт M8x50 ZnD |
GB5782-86 | 4 |
| 11 |
шайба 8 |
GB93-87 | 4 |
| 12 |
Штуцер резиновой трубка 8I-510 |
JB1885-77 | 1 |
| 13 |
Штуцер резиновой трубка 8I-540 |
JB1885-77 | 1 |
| 14 |
О-образное кольцо 22×2.4 |
GB1235-76 | 1 |
| 15 |
Поддон |
Z50E.4F.1-1 | 1 |
| 16 |
Пробка M16x1.5 ZnD |
JB1000-77 | 2 |
| 17 |
Штуцер резиновой трубка 8I-510 |
JB1885-77 | 1 |
| 18 |
Штуцер резиновой трубка 8I-400 |
JB1885-77 | 1 |
| 19 |
Штуцер 10 |
JB2099-77 | 1 |
| 20 |
гайка M16x1.5 |
JB981-77 | 1 |
| 21 |
медная труба |
Z50B.4.12-1 | 1 |
Z30.4.13 КЛАПАН КОРОБКИ ПЕРЕДАЧ CHANGLIN ZLM50Е-5
| № | Наименование | Каталожный номер |
Комплект |
| 1 |
упругое упорное кольцо для отверстия 30 |
GB893.1-86 | 3 |
| 2 |
Сальник FB18x30x10 |
GB9877.1-98 | 3 |
| 3 |
Разъем контрольного манометра |
Z30.4.13-5 | 1 |
| 4 |
шайба 18 |
JB1002-77 | 2 |
| 5 |
Клапан передач скоростей |
Z30.4.13-1 | 1 |
| 6 |
О-образное уплотнительное кольцо 20×2.4 |
GB1235-76 | 6 |
| 7 |
шайба 18 |
Z30.4.13-6 | 3 |
| 8 |
Соединительная втулка направляющего рычага |
Z30.4.13-7 | 1 |
| 9 |
Рычаг клапана рузгрузки тормоза |
Z30.4.13-4 | 1 |
| 10 |
О-образное уплотнительное кольцо 30×3.1 |
GB1235-76 | 1 |
| 11 |
Втулка поршня |
Z30.4.13-12 | 1 |
| 12 |
Поршень |
Z30.4.13-13 | 1 |
| 13 |
шайба |
Z30.4.13-10 | 2 |
| 14 |
О-образное уплотнительное кольцо 11×1.9 |
GB1235-76 | 3 |
| 15 |
Возвратная пружина тормозного рычага |
Z30.4.13-9 | 1 |
| 16 |
направляющая втулка штока поршня |
Z30.4.13-15 | 1 |
| 17 |
Муфта с ограничением |
Z30.4.13-8 | 1 |
| 18 |
Возвратная пружина рычага поршня |
Z30.4.13-16 | 1 |
| 19 |
Винт |
Z30.4.13-11 | 1 |
| 20 |
Шток поршня |
Z30.4.13-14 | 1 |
| 21 |
Резиновая манжета |
Z30.4.13-17 | 1 |
| 22 |
Крышка входного соединения воздуха |
Z30.4.13-18 | 1 |
| 23 |
Пробка 18×1.5 ZnD |
JB1000-17 | 1 |
| 24 |
Клапанный рачаг направления |
Z30.4.13-3 | 1 |
| 25 |
Клапанный рычаг передач скоростей |
Z30.4.13-2 | 1 |
| 26 |
Стальной шарик 8 |
GB308-89 | 8 |
| 27 |
Пружина передач скоростей |
Z30.4.13-20 | 2 |
| 28 |
внутренно-шестиг M10x12 |
GB79-86 | 1 |
|
ранный укрепительный винт для концов штанги |
|||
| 29 |
Консу с органичением стального шарика |
Z30.4.13-21 | 2 |
| 30 |
Упорное кольцо |
Z30.4.13-22 | 2 |
| 31 |
блок штока передач направления |
Z30.4.13-19 | 1 |
| 32 |
Рычаг передач скоростей |
Z30.4.13-23 | 1 |
Отзывы
Отзывов пока нет.
