Концевой выключатель (ограничитель подъема груза) GJ-1 – точный контроль и безопасность вашего автокрана ZOOMLION
Концевой выключатель GJ-1 (артикул 1020500007) – это специализированное электромеханическое устройство, предназначенное для ограничения подъема груза на стреловых самоходных кранах. Данный ограничитель подъема груза разработан и поставляется компанией ZOOMLION в качестве оригинального сменного элемента системы безопасности. Применяется на автокранах ZOOMLION различных модификаций, а также совместим с некоторыми моделями кранов XCMG и SANY, использующими аналогичную конструкцию стрелового оборудования. Концевик GJ-1 представляет собой герметичный рычажный микровыключатель с роликовым толкателем, смонтированный на кронштейне, который обеспечивает надежную фиксацию и точную регулировку положения срабатывания. Устройство предназначено для разрыва электрической цепи управления лебедкой при достижении предельного угла подъема стрелы, предотвращая аварийные ситуации и перегрузку механизма.
Основные технические характеристики концевого выключателя GJ-1: рабочее напряжение – до 250 В (переменный ток) или до 220 В (постоянный ток); допустимый коммутируемый ток – 10 А (при активной нагрузке); степень защиты по корпусу – IP65 (пылевлагонепроницаемое исполнение); тип контактов – 1 переключающий (SPDT) с нормально разомкнутыми и нормально замкнутыми группами; механический ресурс – не менее 1 000 000 циклов срабатываний; электрический ресурс – не менее 100 000 циклов при номинальной нагрузке. Температурный диапазон эксплуатации – от -40°C до +85°C, что позволяет использовать ограничитель в условиях сурового российского климата. Масса изделия в сборе – около 0,5 кг. Крепление осуществляется с помощью двух болтовых соединений с шагом 38 мм, что обеспечивает быструю замену вышедшего из строя элемента без дополнительной доработки посадочных мест.

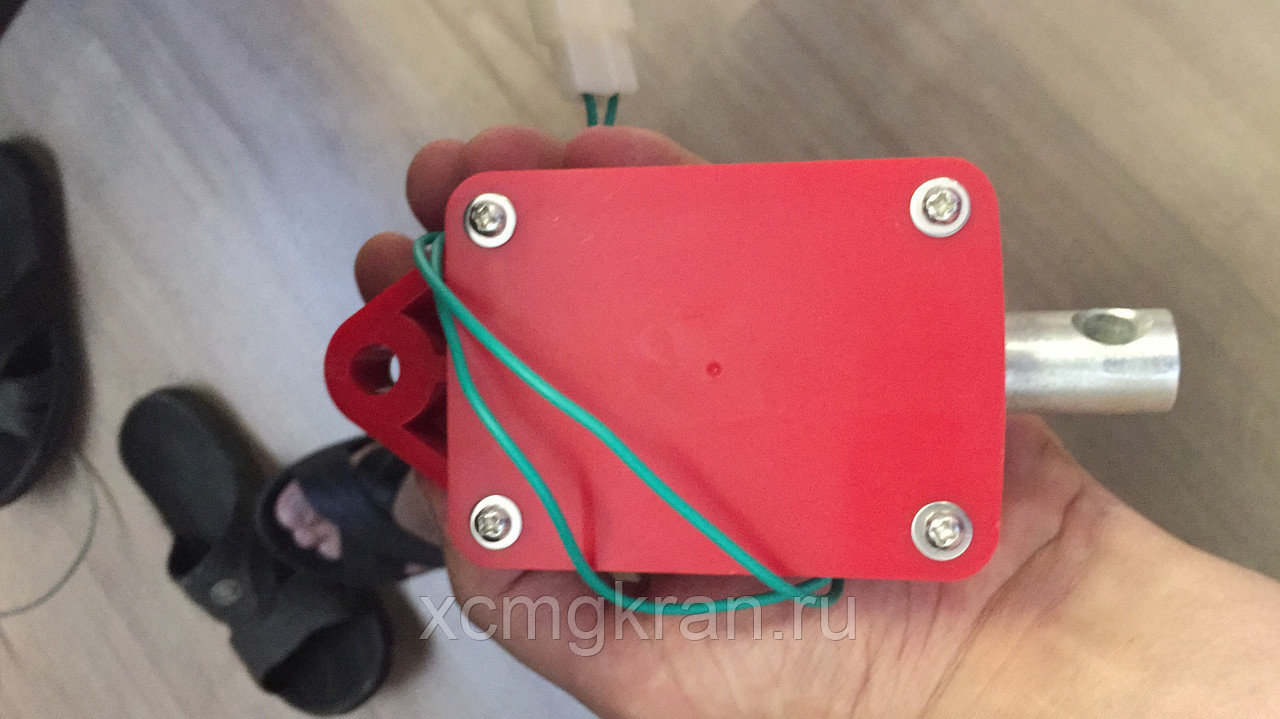

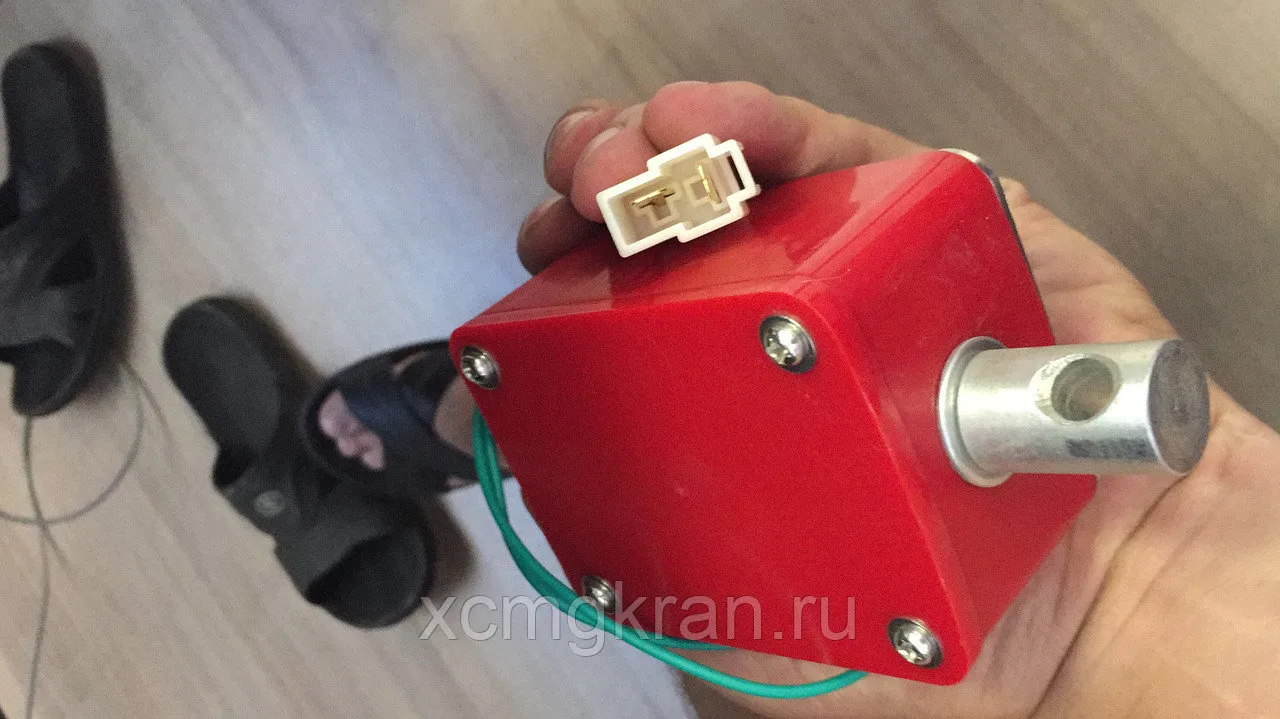

Концевой выключатель GJ-1 оснащен роликовым рычагом с фиксированным плечом, что обеспечивает четкое механическое взаимодействие с тягой или упором стрелового механизма. Встроенный микропереключатель имеет серебряные контакты, устойчивые к окислению, что гарантирует низкое переходное сопротивление и стабильную работу электрической цепи управления. Ресурс концевика в условиях реальной эксплуатации составляет не менее 3–5 лет при соблюдении регламентного обслуживания. Ограничитель GJ-1 поставляется в сборе с крепежными болтами и контргайками, полностью готов к установке на кран взамен изношенного или неисправного устройства.
Применяемость концевого выключателя GJ-1 (арт. 1020500007)
Концевой выключатель GJ-1 – это универсальное решение для систем ограничения подъема груза на большинстве моделей автокранов ZOOMLION. Благодаря стандартному посадочному размеру и идентичной электрической схеме, он также успешно применяется на кранах других китайских производителей, использующих унифицированную элементную базу.
Модели техники, на которые устанавливается концевой выключатель GJ-1 (1020500007)
| Тип техники | Модели / марки |
|---|---|
| Автокраны ZOOMLION | ZOOMLION QY25V, ZOOMLION QY50V, ZOOMLION QY70V, ZOOMLION QY80V, ZOOMLION QY100V, ZOOMLION QY130V, ZOOMLION ZTC250, ZOOMLION ZTC500, ZOOMLION ZTC700, ZOOMLION ZTC800, а также модификации с индексами A, D, E |
| Автокраны XCMG | XCMG QY25K, XCMG QY50K, XCMG QY70K, XCMG QY90K, XCMG QY130K, XCMG XCT25, XCMG XCT50, XCMG XCT75 (при использовании переходного кронштейна или штатного посадочного места) |
| Автокраны SANY | SANY STC250, SANY STC500, SANY STC750, SANY STC800, SANY STC1000 (требуется уточнение совместимости по электрической схеме) |
| Гусеничные краны | ZOOMLION QUY50, ZOOMLION QUY80, ZOOMLION QUY130, XCMG QUY55, XCMG QUY70 (в системах ограничения угла подъема стрелы) |
| Манипуляторы (крановые установки) | КМУ на шасси HOWO, Shaanxi, FAW с крановыми установками ZOOMLION, XCMG, Hiab (при наличии соответствующего посадочного кронштейна) |
* Для точной информации по применяемости к конкретной модели обращайтесь к нашим менеджерам.
Читать далее
Помимо указанных моделей, концевой выключатель GJ-1 с артикулом 1020500007 может быть установлен на автокраны более ранних выпусков (до 2010 года) при условии сохранения штатного крепежного кронштейна. Данный ограничитель является взаимозаменяемым с деталями, имеющими маркировку GJ-2 и GJ-3 (при одинаковых электрических параметрах), что делает его универсальным вариантом для ремонта и обслуживания парка китайской спецтехники. При замене рекомендуется проверять длину рычага и угол его поворота – в случае несовпадения предусмотрена регулировка упорных винтов, обеспечивающая точное срабатывание на нужном угле подъема стрелы. Так же можем подобрать ответные кронштейны и тяги для корректного сопряжения концевого выключателя с подвижной частью стрелового оборудования.
Сравнение аналогов концевых выключателей для автокранов ZOOMLION и XCMG
На рынке представлено несколько типов ограничителей подъема груза, отличающихся конструкцией рычага, электрическими параметрами и условиями эксплуатации. В таблице ниже приведены основные варианты, совместимые с системами управления кранов ZOOMLION, чтобы вы могли выбрать оптимальное решение для вашей задачи.
| Модификация / артикул | Тип рычага | Коммутируемый ток, А | Степень защиты (IP) | Особенности применения |
|---|---|---|---|---|
| GJ-1 (1020500007) | Роликовый, односторонний | 10 А (AC / DC) | IP65 | Оригинал ZOOMLION, оптимален для большинства кранов QY и ZTC |
| GJ-2 (аналог) | Роликовый, двусторонний | 10 А | IP54 | Требует регулировки при установке, менее защищен от влаги |
| KW-10 (универсальный) | Прямой без ролика | 15 А | IP40 | Используется как временная замена, требуется доработка крепления |
| HS-5 (аналог для XCMG) | Роликовый, с длинным плечом | 10 А | IP64 | Совместим с кранами XCMG, но отличается длиной рычага |
* GJ-1 (1020500007) – оригинальный концевик ZOOMLION с оптимальной защитой IP65 и точной геометрией рычага, гарантирующий корректную работу системы ограничения без доработок.
Концевой выключатель GJ-1 поставляется в заводской упаковке, в комплекте с крепежом (болты, шайбы, контргайки) и техническим паспортом. В нашем каталоге запчастей для спецтехники вы также найдете сопутствующие позиции: тяги ограничителя, пружины, кронштейны, а также электрические кабели и разъемы для подключения. Все детали имеют сертификаты соответствия и предназначены для замены в условиях сервисной мастерской или непосредственно на объекте. Мы осуществляем доставку по всей России, сотрудничая с транспортными компаниями ПЭК, Деловые линии, СДЭК и Энергия. Отправка в регионы производится в течение 24 часов после подтверждения заказа.
Почему выбирают концевой выключатель GJ-1 (1020500007) и нашу компанию?
- Безаварийная работа крана – точное и своевременное срабатывание ограничителя предотвращает перегрузку механизма подъема и аварийный заброс стрелы.
- Оригинальная геометрия – рычаг и посадочный кронштейн полностью соответствуют заводским параметрам ZOOMLION, установка занимает не более 15 минут.
- Высокий ресурс и защита IP65 – герметичный корпус и серебряные контакты обеспечивают надежную работу в пыльных и влажных условиях, характерных для строительных площадок.
- Ремонтопригодность – микропереключатель съемный, при выходе контактной группы возможна замена без демонтажа всего корпуса, что экономит время и средства.
- Доставка по всей РФ – отправляем заказы через ПЭК, Деловые линии, СДЭК, DPD и другие транспортные компании, возможна срочная доставка по Москве и МО.
- Гарантия качества – на концевой выключатель GJ-1 предоставляется гарантия, мы сопровождаем каждый заказ технической консультацией.
Цитата от главного инженера: «Концевой выключатель GJ-1 – это та деталь, на которую не стоит экономить. От его исправности напрямую зависит безопасность работы крана и сохранность гидросистемы. Мы рекомендуем всегда иметь в запасе оригинальный ограничитель 1020500007, а при замене – доверять проверенным поставщикам. Наши специалисты помогут с выбором».
