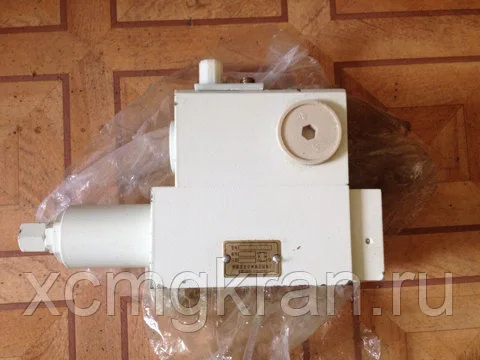

Сервоклапан гидравлический GCBH3-1625-L – точное управление для автокрана ZOOMLION
Сервоклапан гидравлический GCBH3-1625-L – это высокоточный распределительный элемент, разработанный специально для гидравлических систем автокранов ZOOMLION. Данный сервоклапан обеспечивает плавное и пропорциональное управление рабочими органами крана, позволяя оператору выполнять сложные грузоподъемные операции с ювелирной точностью. Изделие производится по стандартам качества, соответствующим требованиям китайских заводов-изготовителей спецтехники, и полностью совместимо с гидрораспределительными системами ZOOMLION, а также может применяться на некоторых моделях техники XCMG и SANY при соответствующей адаптации.
Основные технические характеристики сервоклапана GCBH3-1625-L: номинальное давление – 25 МПа (250 бар), максимальное давление – 31,5 МПа (315 бар). Номинальный расход – 160 л/мин. Диапазон рабочих температур – от -20°C до +80°C. Тип управления – гидравлическое (пилотное) с возможностью ручного дублирования. Рабочая жидкость – минеральное масло вязкостью 46–68 сСт при 40°C. Степень защиты – IP65. Присоединительные размеры соответствуют стандартному посадочному месту на распределительных блоках автокранов ZOOMLION серий QY, QT и других модификаций. Масса изделия – 2,8 кг.
Конструкция сервоклапана GCBH3-1625-L выполнена с использованием износостойких уплотнений и высокоточных золотников, обеспечивающих минимальную утечку масла – не более 10 куб. см/мин при номинальном давлении. Ресурс работы сервоклапана составляет не менее 5000 циклов срабатывания при соблюдении регламента обслуживания гидросистемы. Товар поставляется в заводской упаковке, полностью готов к установке на автокран без дополнительной доработки посадочных мест.
Применяемость сервоклапана GCBH3-1625-L
Сервоклапан GCBH3-1625-L – это специализированный гидравлический компонент, который широко используется на крановых установках и другой спецтехнике, оснащённой гидравлическими системами с пропорциональным управлением. Благодаря универсальным присоединительным параметрам, он востребован не только на технике ZOOMLION, но и на машинах других марок при замене вышедших из строя аналогов.
Модели техники, на которые устанавливается GCBH3-1625-L
| Тип техники | Модели / марки |
|---|---|
| Автокраны ZOOMLION | QY25V, QY25V5, QY30V, QY50V, QY50V5, QY70V, QY70V5, QY80V, QY100V, QT25, QT50, QT80, ZTC250, ZTC500, ZTC700, ZTC800 |
| Автокраны XCMG | QY25K, QY25K5, QY30K, QY50K, QY70K, QY80K, QY100K (возможна установка с переходными элементами) |
| Автокраны SANY | STC250, STC250S, STC500, STC500S, STC750, STC800 (требуется уточнение совместимости) |
| Гидравлические системы спецтехники | Погрузчики XCMG LW500, LW600; экскаваторы SANY SY215, SY235; бульдозеры Shantui SD22, SD32 (при наличии пилотного управления) |
* Для точной информации по применяемости к конкретной модели обращайтесь к нашим менеджерам.
Читать далее
Данный сервоклапан успешно применяется не только на автокранах, но и на дорожно-строительной технике с гидравлическими системами, работающими под высоким давлением. Благодаря своей конструкции и надёжности, он является прямой заменой оригинальных гидравлических сервоклапанов и позволяет восстановить управляемость крана без дорогостоящего ремонта всего распределительного блока. В нашем каталоге также представлены сопутствующие запчасти: уплотнительные кольца, прокладки, фильтрующие элементы для гидросистемы и пилотные фильтры, необходимые для правильной установки и долгой работы сервоклапана.
Сравнение модификаций гидравлических сервоклапанов GCBH3
Семейство гидравлических сервоклапанов GCBH3 включает несколько модификаций, отличающихся пропускной способностью, рабочим давлением и типом присоединения. Ниже приведена сравнительная таблица основных версий, чтобы вы могли правильно подобрать сервоклапан для вашей техники.
| Модификация | Номинальный расход (л/мин) | Рабочее давление (МПа) | Тип управления | Рекомендуемое применение |
|---|---|---|---|---|
| GCBH3-1625-L | 160 | 25 | Гидравлическое пилотное, ручное дублирование | Автокраны грузоподъёмностью 25–80 т, тяжёлая гидравлика |
| GCBH3-1020-L | 100 | 20 | Гидравлическое пилотное | Краны средней грузоподъёмности 20–50 т, погрузчики |
| GCBH3-2035-L | 200 | 35 | Гидравлическое пилотное, ручное дублирование | Краны большой грузоподъёмности 80–120 т, карьерная техника |
* GCBH3-1625-L – оптимальный выбор для большинства автокранов ZOOMLION, обеспечивающий сбалансированные показатели расхода и давления для уверенной работы на всех режимах.
Сервоклапан GCBH3-1625-L поставляется в полной заводской комплектации, включающей уплотнительные кольца и защитные заглушки для предотвращения попадания грязи при хранении и установке. В нашем каталоге также представлены все необходимые запчасти для гидравлических систем: рабочие жидкости, пилотные фильтры, золотники распределителей, уплотнители и ремонтные комплекты для сервоклапанов. Мы предлагаем полное техническое сопровождение при подборе аналогов и быструю доставку по всей России.
Почему выбирают сервоклапан GCBH3-1625-L и нашу компанию?
- Идеальная совместимость – точное соответствие посадочных размеров и гидравлических параметров для автокранов ZOOMLION, гарантирующее быструю замену без доработок.
- Плавность и точность управления – низкая утечка и высокая чувствительность золотника обеспечивают микро-позиционирование груза с точностью до сантиметра.
- Долгий ресурс – износостойкие материалы и качественное уплотнение обеспечивают ресурс не менее 5000 рабочих циклов при правильном обслуживании.
- Устойчивость к загрязнению – конструкция золотника и входные фильтрующие элементы снижают риск заклинивания даже при работе в запылённых условиях карьеров и стройплощадок.
- Доставка по всей России – сотрудничаем с ПЭК, Деловыми линиями, СДЭК, Энергией и другими проверенными перевозчиками для быстрой и безопасной отправки заказа.
- Гарантия подлинности – все сервоклапаны проходят входной контроль.
Цитата от главного инженера: «На практике мы убедились, что сервоклапан GCBH3-1625-L – это надёжное решение для восстановления управления кранами ZOOMLION. Он выдерживает пиковые нагрузки и не теряет точность со временем. Если вы сомневаетесь в совместимости – просто пришлите нам номер вашего крана, мы подберём правильный вариант с гарантией».
