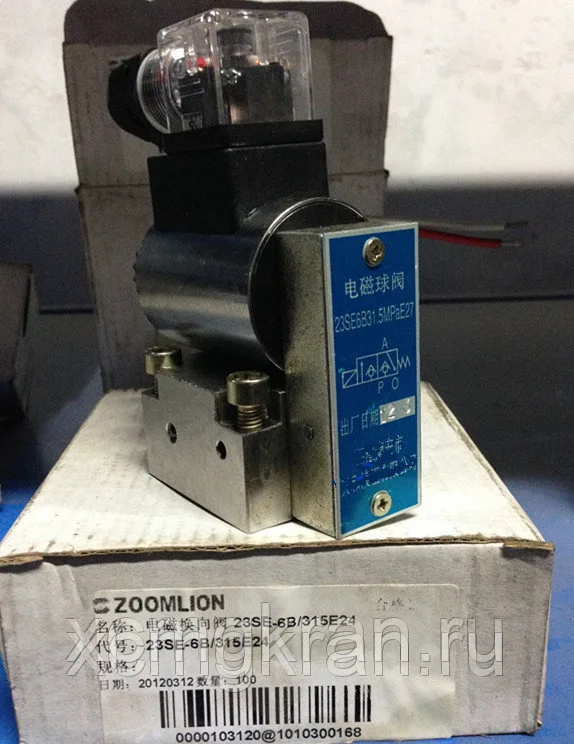

Электромагнитный клапан ZOOMLION 23SE6B31.5MPaE27 – герметичное управление гидравликой автокрана
Электромагнитный клапан 23SE6B31.5MPaE27 – это двухпозиционный трёхлинейный шариковый гидрораспределитель прямого действия, предназначенный для управления потоком рабочей жидкости в гидросистемах автокранов ZOOMLION. Данный агрегат относится к серии 23SE6 с условным проходом Ду=6 мм и выполнен по стандарту монтажной поверхности DIN 24340 . Клапан управляется постоянным током 27В и оснащён ручным аварийным дублёром для переключения без подачи питания . Основное назначение – открытие, закрытие и переключение направления потока рабочей жидкости в гидроцилиндрах и гидромоторах автокрана. Ключевая конструктивная особенность – шариковый запорный элемент с рычажной передачей усилия от электромагнита, что обеспечивает практически нулевые утечки в закрытом положении и высокую надёжность переключения .
Технические характеристики клапана 23SE6B31.5MPaE27: номинальное рабочее давление – 31,5 МПа (315 бар) . Номинальный расход для прохода Ду=6 составляет 16 л/мин . Питание катушки – 27В DC. Схема работы – нормально закрытая (B): при отсутствии питания поток перекрыт . Тип клапана – 2-позиционный 3-линейный (2/3) . Рабочая жидкость – минеральное гидравлическое масло, а также допускается применение emulsионных и водосодержащих жидкостей . Температурный диапазон эксплуатации – от −20°С до +40°С (по условиям работы электромагнита) .
Конструктивно клапан представляет собой шариковый электромагнитный распределитель с рычажной передачей усилия от электромагнита к запорному элементу, что увеличивает развиваемое усилие и обеспечивает надёжное переключение даже при высоком давлении . Запорный элемент выполнен из высококачественной стали и не имеет осевой уплотнительной длины, что исключает радиальное заклинивание от гидравлических сил и обеспечивает высокую частоту срабатывания .
Применяемость клапана 23SE6B31.5MPaE27
Данный электромагнитный клапан применяется в гидравлических системах автокранов ZOOMLION различных моделей, а также может устанавливаться на другую спецтехнику с аналогичными параметрами гидросистемы. Благодаря стандартному присоединительному размеру DIN 24340, клапан совместим с гидроблоками большинства производителей китайской дорожно-строительной техники .
Модели техники, на которые устанавливается 23SE6B31.5MPaE27
| Тип техники | Модели / марки |
|---|---|
| Автокраны | ZOOMLION (QY25V, QY50V, QY80V, ZTC250, ZTC500 и другие модели автокранов) [УТОЧНИТЬ] |
| Другая спецтехника | Гидросистемы с двухходовыми картриджными клапанами, где требуется безleakage пилотное управление, а также другие исполнительные механизмы с аналогичными требованиями по давлению и расходу |
* Для точной информации по применяемости к конкретной модели обращайтесь к нашим менеджерам.
Читать далее
Клапан 23SE6B31.5MPaE27 является частью обширного семейства шариковых электромагнитных распределителей серии 23SE6, которые выпускаются в различных исполнениях по схеме работы (нормально закрытый/нормально открытый), напряжению питания и комплектации. Ниже приведена сравнительная таблица близких модификаций, чтобы вы могли подобрать оптимальный вариант под конкретную задачу.
Сравнение модификаций клапанов серии 23SE6
Шариковые электромагнитные распределители серии 23SE6 отличаются схемой работы (нормально закрытый или нормально открытый), напряжением питания катушки и номинальным давлением. Ниже представлены основные варианты, встречающиеся в гидросистемах спецтехники.
| Модификация | Схема работы | Питание катушки | Номинальное давление | Рекомендуемое применение |
|---|---|---|---|---|
| 23SE6B31.5MPaE27 | Нормально закрытый (B) | 27В DC | 31,5 МПа | Автокраны ZOOMLION, управление гидроцилиндрами с требованием герметичного перекрытия |
| 23SE6K/315E24 | Нормально открытый (K) | 24В DC | 31,5 МПа | Аналогичные задачи с обратной логикой работы |
| 23SE6B/315E24 | Нормально закрытый (B) | 24В DC | 31,5 МПа | Стандартное исполнение с питанием 24В |
| 23SE6B/315W220 | Нормально закрытый (B) | 220В AC | 31,5 МПа | Стационарное промышленное оборудование |
* 23SE6B31.5MPaE27 – оптимальный выбор для автокранов ZOOMLION с питанием 27В и потребностью в герметичном перекрытии потока.
Клапан 23SE6B31.5MPaE27 поставляется в собранном виде с катушкой и ручным аварийным дублёром. В нашем каталоге также представлены сопутствующие компоненты: катушки для гидрораспределителей, разъёмы DIN 43650, монтажные плиты, уплотнительные комплекты и другие запчасти для гидросистем спецтехники. Мы обеспечиваем быструю доставку по всей России.
Почему выбирают клапан 23SE6B31.5MPaE27 и нашу компанию?
- Проверенная совместимость – гидрораспределитель соответствует стандарту DIN 24340, что гарантирует установку на штатные места в гидросистемах автокранов ZOOMLION .
- Герметичность запорного элемента – шариковая конструкция с разгрузочной схемой обеспечивает отсутствие утечек в закрытом положении, что критически важно для удержания груза .
- Высокая частота срабатывания – отсутствие осевой уплотнительной длины исключает радиальное заклинивание, обеспечивая надёжное переключение при частоте до 120 циклов в минуту .
- Ремонтопригодность – съёмная катушка и стандартные уплотнения обеспечивают возможность быстрой замены и обслуживания.
- Доставка по всей России – работаем с ведущими транспортными компаниями (ПЭК, Деловые линии, СДЭК, Энергия и др.).
- Гарантия качества – все гидрораспределители проходят проверку перед отправкой, предоставляем сертификаты соответствия.
Цитата от главного инженера: «Этот клапан – надёжный страж гидравлики автокрана. Шариковый запорный элемент исключает протечки, а разгрузочная конструкция гарантирует стабильную работу даже при пиковых нагрузках. Мы поможем подобрать правильное исполнение и обеспечим запчасти для обслуживания».
