ГНБ XZ360Е

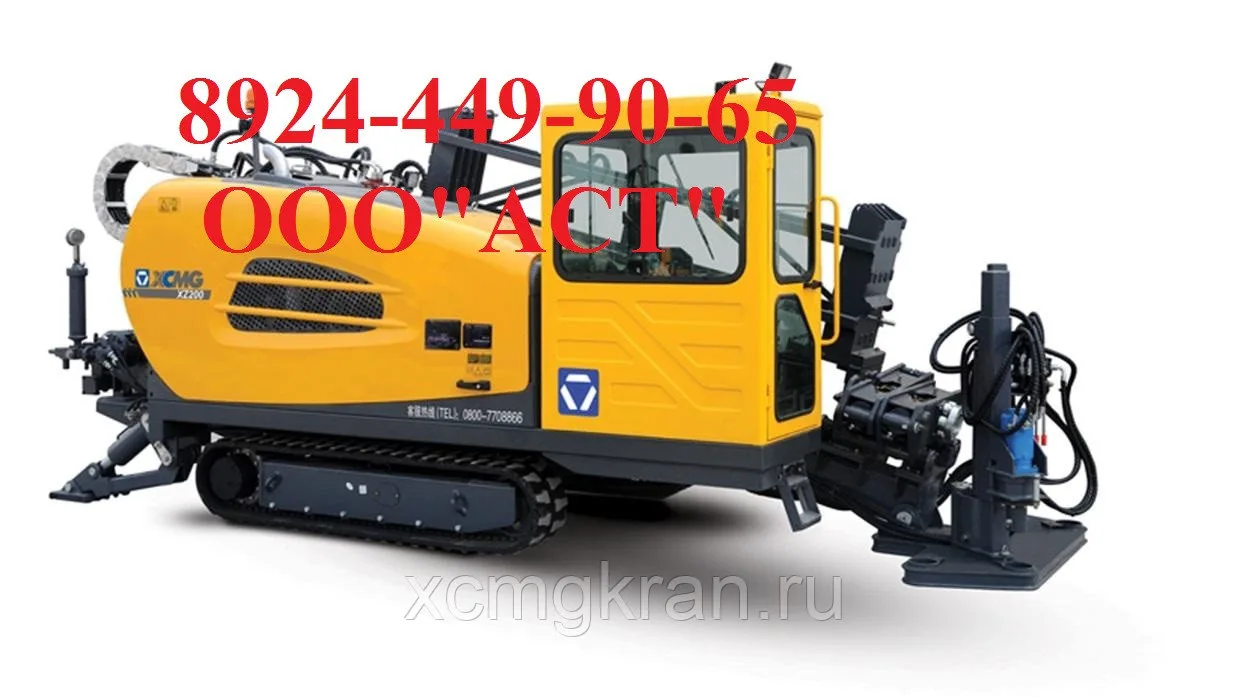

Буровая установка Горизонтально-направленного бурения XZ360Е
Данная техника поставляется под заказ в срок от 35 до 45 дней !
Стандартная комплектация
1 Установка для горизонтально направленного бурения XZ 360Е 1 шт
2 Анкерный болт 4 шт.
3 Буровая головка в сборе 1 шт.
4 Штанга бурильная Ø73 мм.,L=3 м. цельнотянутая 100 шт
5 Стартовая штанга в сборе 1 шт.
6 Коннектор 1 шт.
7 Расширители уплотняющие Ø300—Ø800 6 шт.
8 Вертлюг на тяговое усилие до 40 тонн 1 шт.
9 Ниппель и муфта бурильного замка 1 шт.
10 Зажимные клинья 8 шт.
11 Комплект фильтров для дизельного двигателя 1 шт.
12 Ремкомплект для насоса высокого давления 1 шт.
13 Инструменты для ремонта и регулировки установки 1 ящ.
Установка для горизонтального направленного бурения на гусеничном ходу XZ360E, основные рабочие и технические характеристики:
Тип бурения: – управляемое горизонтальное с вращением инструмента;
Управление положением буровой головки с помощью системы навигации: – DCI;
Рабочее место оператора: — закрытая кабина с отоплением и кондиционером;
Установочный угол (°) забуривания бурового лафета: – 14-20°
Анкерная система для позиционирования бурового комплекса: – автоматическая с двумя гидроприводом (четырехточечная платформа для анкерения);
Максимальный диаметр расширения – до, мм, в зависимости от грунта: – 900;
Скорость перемещения установки по земле, км/ч: – 2,6;
Ходовая часть: – со стальными траками и прорезиненными вставками (накладками);
Преодолеваемый подъем, угол (°): – 30°;
Напряжение системы питания бортовой сети, В: – 24;
Система подачи буровых штанг: – автоматическая система подачи-загрузки в рабочую зону буровой установки; Автоматическая смазка для резьбы штанг;
Вместимость кассеты для буровых штанг, шт.: – 40;
Габаритные размеры установки, мм, длина×ширина×высота: – 6500×2280×2450;
Вес буровой установки, масса, кг, не более: – 11500;
Возвратно-поступательный привод каретки: – реечная передача, с изменяемой скоростью подачи;
Крутящий момент на шпинделе, Hm, максимальный: – 13200;
Максимальное тяговое усилие, кН/т: – 370;
Максимальное усилие подачи, кН/т: – 370;
Скорость движения силовой головки, м/мин: – 0-25;
Скорость вращения шпинделя, об./мин, максимальная: – 140;
Тип двигателя, марка: – 6-ти цилиндровый, турбодизель, с водяным охлаждением, Cummins QSB5.9-C210
Номинальная мощность двигателя, кВт, при 2200 об/мин: – 154;
Система подачи бурового раствора, основное оборудование: – встроенный бентонитовый насос регулируемого типа;
Система подачи бурового раствора, производительность:
– максимальная производительность насоса высокого давления, л/мин: – 400;
– максимальное давление насоса подачи бурового раствора, бар: – 80.
Буровой инструмент: штанга бурильная цельнотянутая : диаметр тела штанги, мм: 73,0; длина тела трубы бурильной штанги, м: 3,0;
