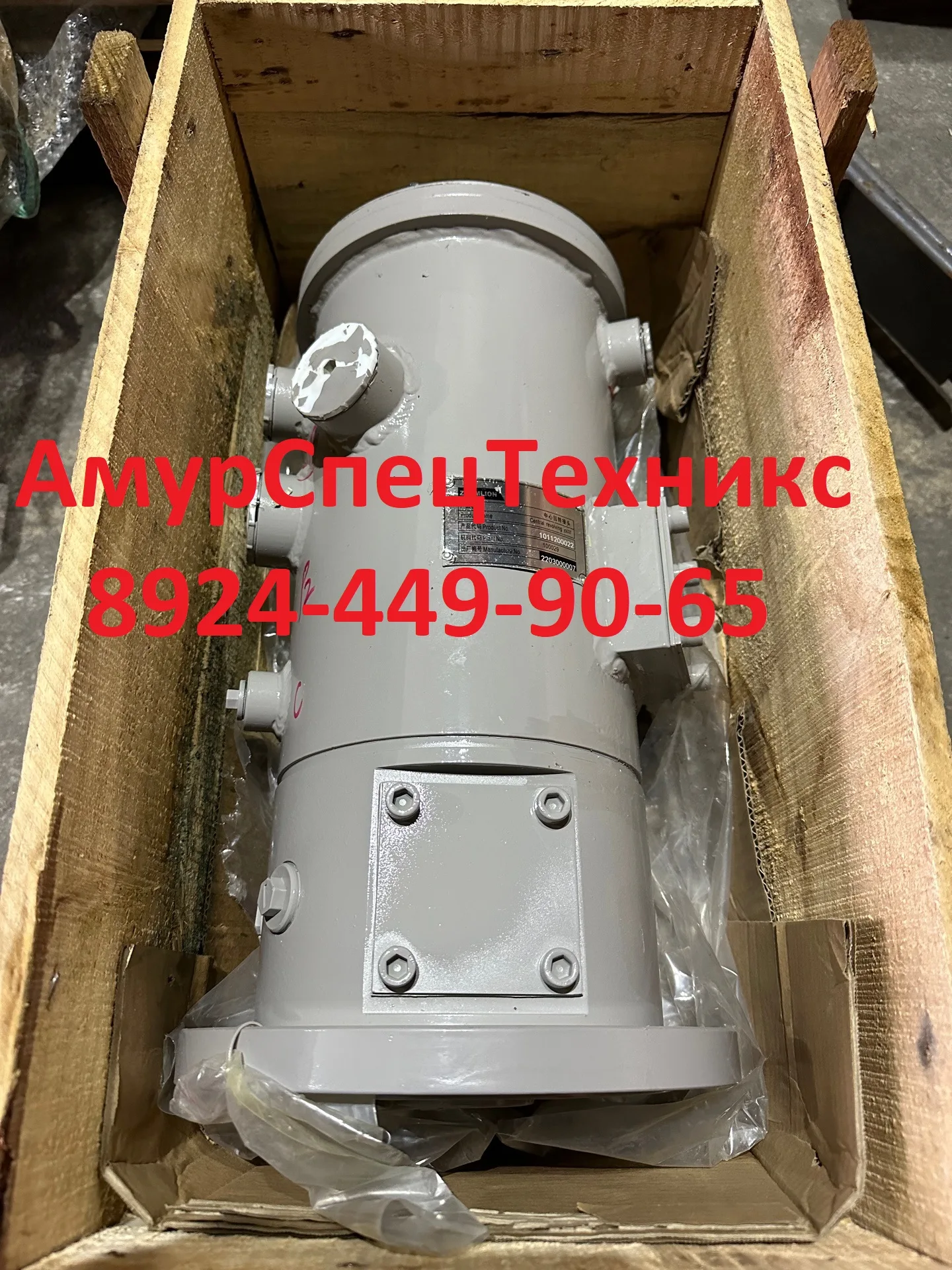

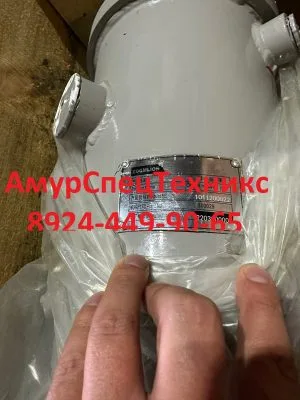

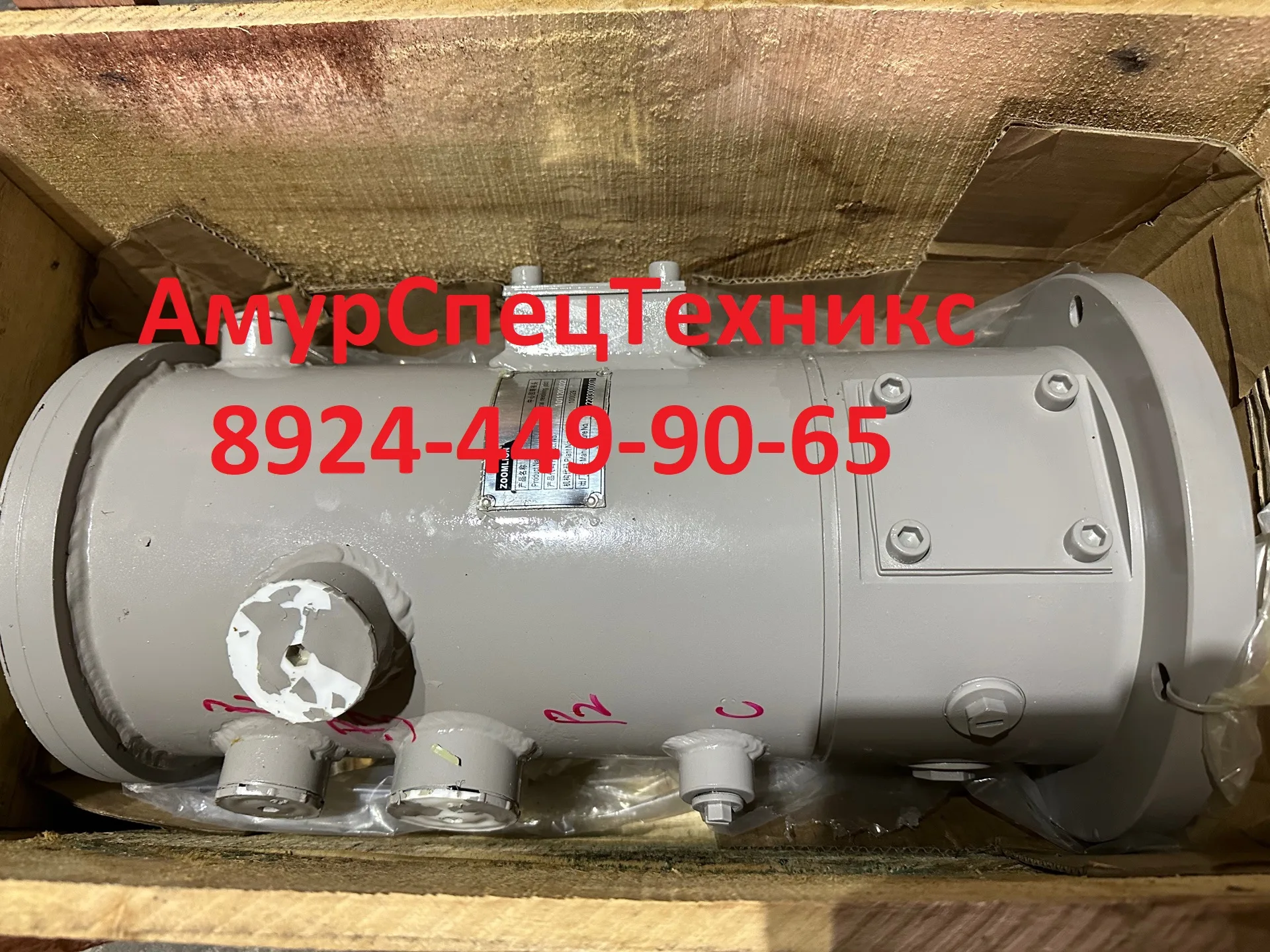

Центральное поворотное соединение ZOOMLION арт. 1011200022 – надёжный гидрошарнир для поворотной платформы
Центральное поворотное соединение (гидрошарнир) 1011200022 – это прецизионный узел, обеспечивающий передачу рабочей жидкости от неподвижной части автокрана к поворотной платформе. Разработан компанией ZOOMLION для собственных моделей кранов, а также совместим с техникой XCMG, SANY и других производителей, использующих аналогичную гидравлическую схему. Гидрошарнир обеспечивает герметичную передачу масла к гидромоторам, цилиндрам подъёма стрелы, механизмам поворота и аутригерам, позволяя платформе свободно вращаться на 360° без перекручивания гидролиний.
Основные технические характеристики центрального поворотного соединения арт. 1011200022: количество каналов – 8 гидравлических + 2 электрических (для питания датчиков и клапанов поворотной платформы). Рабочее давление – до 35 МПа (350 бар), диаметр проходных отверстий – 10–15 мм в зависимости от канала. Присоединительные резьбы: G1/4″ и G3/8″ (адаптеры для других размеров поставляются отдельно). Корпус выполнен из высокопрочной легированной стали с антикоррозионным покрытием, уплотнения – из полиуретана и фторопласта, устойчивые к воздействию гидравлических масел и перепадам температур. Степень защиты – IP65. Рабочий диапазон температур – от -30°C до +90°C. Ресурс – не менее 5 000 циклов поворота при штатной нагрузке.
Ключевое преимущество: многофункциональная конструкция объединяет гидравлические и электрические каналы, что позволяет передавать управляющие сигналы на гидрораспределители поворотной платформы без дополнительных проводов через вращающееся устройство.
Гидрошарнир 1011200022 является прямой заменой оригинального узла ZOOMLION и подходит к крановым установкам с двигателями Weichai, Cummins и Deutz. Благодаря стандартизированной конструкции, он может устанавливаться как на новые машины, так и в качестве ремкомплекта при капитальном ремонте поворотной платформы. Уплотнительная группа разработана с учётом интенсивных нагрузок и обеспечивает минимальную утечку масла даже при длительной работе на максимальном давлении.
Применяемость центрального поворотного соединения арт. 1011200022
Центральное поворотное соединение 1011200022 – это универсальный гидрошарнир, который устанавливается на автокраны ZOOMLION, а также на другие виды спецтехники с поворотной платформой. Благодаря надёжной конструкции и 8-канальной гидравлической схеме, он подходит для большинства грузоподъёмных машин среднего и тяжёлого класса.
Модели техники, на которые устанавливается гидрошарнир 1011200022
| Тип техники | Модели / марки |
|---|---|
| Автокраны ZOOMLION | QY25V, QY50V, QY80V, QY130V, RT50, RT60, TC250, TC500, ZTC серия (все модификации с поворотной платформой) |
| Автокраны XCMG | QY25K, QY50K, QY70K, QY100K, XCT серия (при замене на аналогичный гидрошарнир) |
| Автокраны SANY | STC250, STC500, STC750, STC1000 (с переходными адаптерами на крепление) |
| Краны-манипуляторы | FAW, HOWO, Shaanxi с крановыми установками на шасси (при наличии поворотной колонны) |
| Буровые установки и автовышки | XCMG, SANY (модели с поворотным механизмом и гидравлическим управлением) |
* Для точной информации по применяемости к конкретной модели обращайтесь к нашим менеджерам.
Читать далее
Гидрошарнир 1011200022 также может использоваться на спецтехнике KATO, Tadano и Komatsu при условии применения переходных фланцев и согласования гидравлических схем. Широкий выбор каналов (8 гидравлических + 2 электрических) позволяет подключать все основные функции поворотной платформы – подъём стрелы, телескопирование, поворот, выдвижение аутригеров и управление дополнительным оборудованием.
Сравнение модификаций центральных поворотных соединений для автокранов
На рынке представлены несколько типов поворотных гидрошарниров, различающихся количеством каналов, рабочим давлением и назначением. Ниже приведена сравнительная таблица основных версий, чтобы вы могли выбрать оптимальный вариант для вашей техники.
| Модификация | Гидроканалов / эл. каналов | Макс. давление (бар) | Ресурс (циклов) | Рекомендуемое применение |
|---|---|---|---|---|
| 4-канальный | 4 гидро / 0 эл | 280 | 3 000 | Малые краны, краны-манипуляторы |
| 6-канальный | 6 гидро / 0 эл | 320 | 4 000 | Средние автокраны (грузоподъёмность до 50 т) |
| 8-канальный (арт. 1011200022) | 8 гидро / 2 эл | 350 | 5 000+ | Тяжёлые автокраны ZOOMLION, XCMG, SANY (50–130 т) |
| 10-канальный | 10 гидро / 4 эл | 400 | 6 000 | Сверхтяжёлые краны, спецпроекты |
* 1011200022 (8-канальный) – оптимальный баланс функциональности, давления и ресурса для большинства автокранов средней и тяжёлой серии.
Гидрошарнир 1011200022 поставляется в заводской комплектации – с комплектом уплотнений, крепежными болтами и паспортом. В нашем каталоге также представлены все необходимые запчасти для гидросистемы: уплотнительные кольца, шланги высокого давления, фитинги, золотниковые распределители и фильтры. Для любой модификации гидрошарнира мы предлагаем техническую консультацию и быструю доставку по всей России.
Почему выбирают центральное поворотное соединение 1011200022 и нашу компанию?
- Надёжная герметичность – усиленные уплотнения из полиуретана и фторопласта предотвращают утечки масла даже при максимальном давлении 350 бар.
- Комбинированная конструкция – объединение гидравлических и электрических каналов упрощает подключение всех функций поворотной платформы в одном узле.
- Долгий ресурс – корпус из легированной стали с антикоррозионным покрытием выдерживает более 5 000 полных циклов поворота без потери свойств.
- Ремонтопригодность – конструкция позволяет быстро заменить уплотнения без полной разборки всей поворотной колонны, что сокращает время простоя.
- Доставка по всей России – работаем с ведущими транспортными компаниями (ПЭК, Деловые линии, СДЭК, Энергия и др.).
- Гарантия качества – каждый гидрошарнир проходит гидроиспытания на стенде.
Рекомендация от главного механика: «Гидрошарнир – это сердце поворотной системы крана. Если он начинает подтекать, тянуть с заменой нельзя – это ведёт к падению давления и потере управления. Модель 1011200022 проверена на тысячах ZOOMLION, она ходит годами. При заказе обязательно уточняйте комплектацию – я всегда помогаю подобрать правильные уплотнения и фитинги под конкретную машину».
