Описание
Гипоидная пара погрузчика CHANGLIN
Гипоидная ZLM50E-5 ,956,ZL50H
Гипоидная пара L (левая) — Z50B.6.1-9A + Z50B.8.1-2A

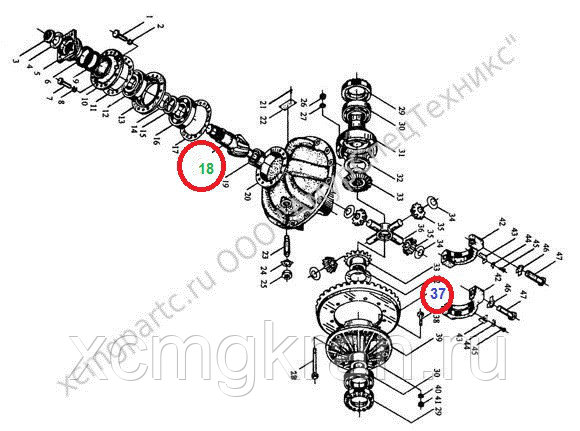

На схеме №18 и 37
| № | Наименование | Каталожный номер |
Комплект |
| 1 |
болт M14x1.5×55-10.9 |
GB5785-86 | 14 |
| 2 |
шайба 14 |
GB859-87 | 14 |
| 3 |
Укрепительная гайка |
Z50B.6.1-1 | 2 |
| 4 |
шайба |
Z50B.6.1-2 | 2 |
| 5 |
входной фланцевый блок |
Z50B.6.1.1A | 2 |
| 6 |
Сальник B80x100x12B |
GB9877.1-98 | 2 |
| 7 |
болт M12x1.5×55-10.9 |
GB5785-86 | 2 |
| 8 |
шайба 12 |
GB93-87 | 2 |
| 9 |
Сальник FB80x100x12B |
GB9877.1-98 | 2 |
| 10 |
Торцовый щит |
Z50B.6.1-24 | 2 |
| 11 |
Герметическая прокладка |
Z50B.6.1-23 | 2 |
| 12 |
Подшипник 31313 |
GB/T297-1994 | 2 |
| 13 |
Гнездо подшипника |
Z50B.6.1-22 | 2 |
| 14 |
Урегулирующая прокладка |
Z50B.6.1-25 | 2 |
| 15 |
Изоляционная втулка подшипника |
Z50B.6.1-20 | 2 |
| 16 |
Подшипник 31314 |
GB/T297-1994 | 2 |
| 17 |
Урегулирующая прокладка |
Z50B.6.1-21 | 2 |
| 18 |
(Правый)ведущяя спиральная шестерня |
Z50B.6.1-18A | 1 |
|
(Левый)ведущяя спиральная шестерня |
Z50B.8.1-2A | 1 | |
| 19 |
Подшипник качания NVP2307E |
GB283-87 | 2 |
| 20 |
Подпорка |
Z50B.6.1-3 | 2 |
| 21 |
гвозди для бирки 2×5 |
GB827-86 | 8 |
| 22 |
Маркировка |
Z50B.6.1-19 | 2 |
| 23 |
упорный болт |
Z50B.6.1.2 | 2 |
| 24 |
контровочная пластинка |
Z50B.6.1-4 | 2 |
| 25 |
гайка M27x2 |
ZB6173-86 | 2 |
| 26 |
гайка M16x1.5 |
GB889-86 | 16 |
| 27 |
шайба 16 |
GB848-85 | 16 |
| 28 |
болт |
Z50B.6.1-13 | 16 |
| 29 |
гайка диференциала |
Z50B.6.1-5 | 4 |
| 30 |
Подшипник качания 32216 |
GB297-84 | 4 |
| 31 |
кожух дифференциала |
Z50B.6.1-12 | 2 |
| 32 |
Прокладка полуосевой шестерни |
Z50B.6.1-17 | 4 |
| 33 |
шестерня полуоси |
Z50B.6.1-15A | 4 |
| 34 |
Шайба конусной шестерни |
Z50B.6.1-11 | 8 |
| 35 |
Конусная шестерня |
Z50B.6.1-10A | 8 |
| 36 |
Крестовой вал |
Z50B.6.1-16 | 2 |
| 37 |
Ведомая гипоидная шерстеня |
Z50B.6.1-9A | 1 |
|
Ведомая гипоидная шерстеня |
Z50B.8.1-1A | 1 | |
| 38 |
болт |
Z50B.6.1-26 | 24 |
| 39 |
Кожух дифференциал |
Z50B.6.1-8 | 2 |
| 40 |
шайба 14 |
GB848-85 | 24 |
| 41 |
гайка M14x1.5-4H |
GB889-86 | 24 |
| 42 |
крышка вкладыша |
Z50B.6.1-14 | 4 |
| 43 |
контровочная пластинка |
Z50B.6.1-6 | 4 |
| 44 |
шайба 10 |
GB855-88 | 4 |
| 45 |
болт M10x1x20 |
GB5786-86 | 4 |
| 46 |
шайба 22 |
GB855-88 | 8 |
| 47 |
болт M22x80 |
GB5780-86 | 8 |
