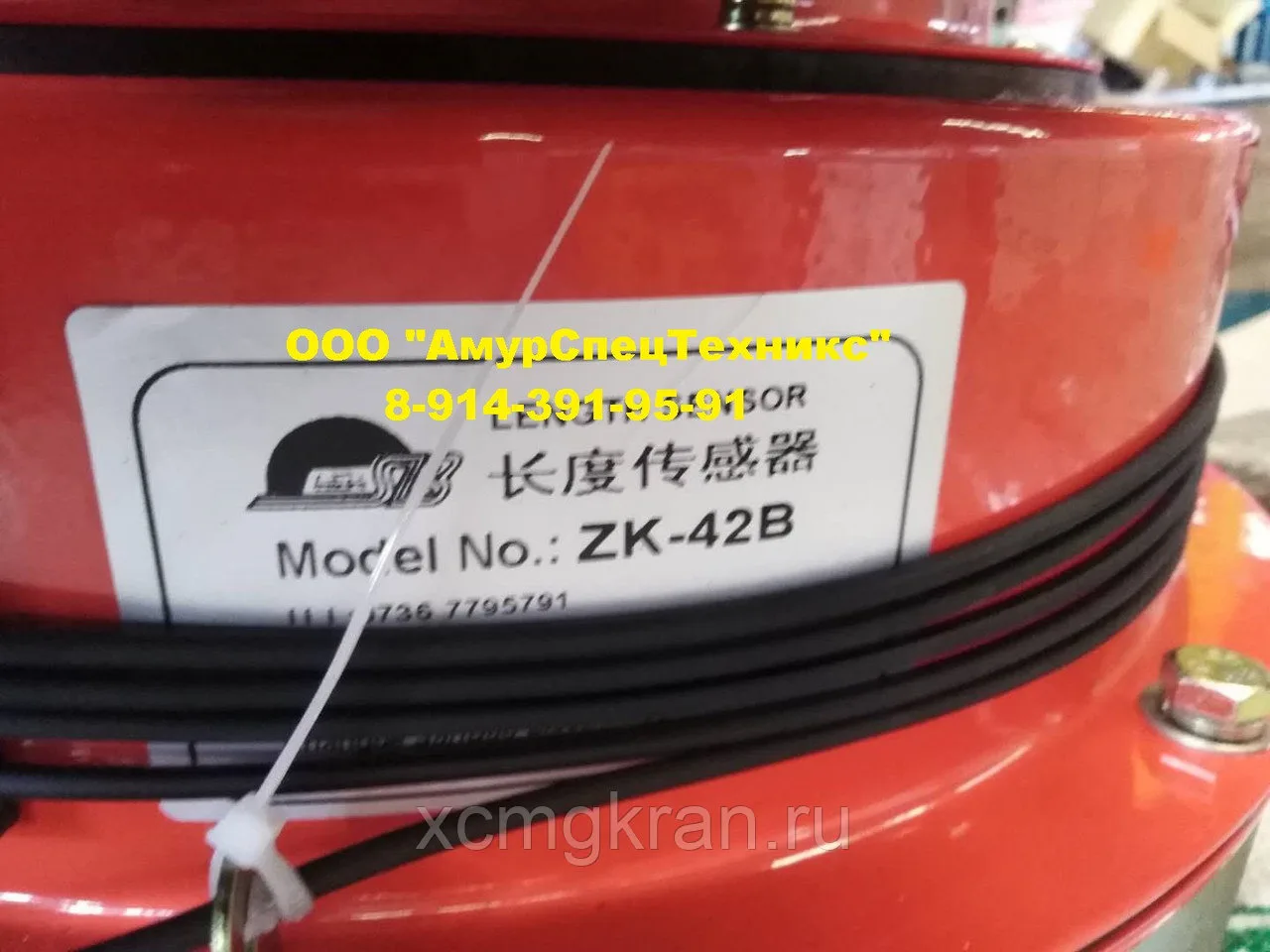

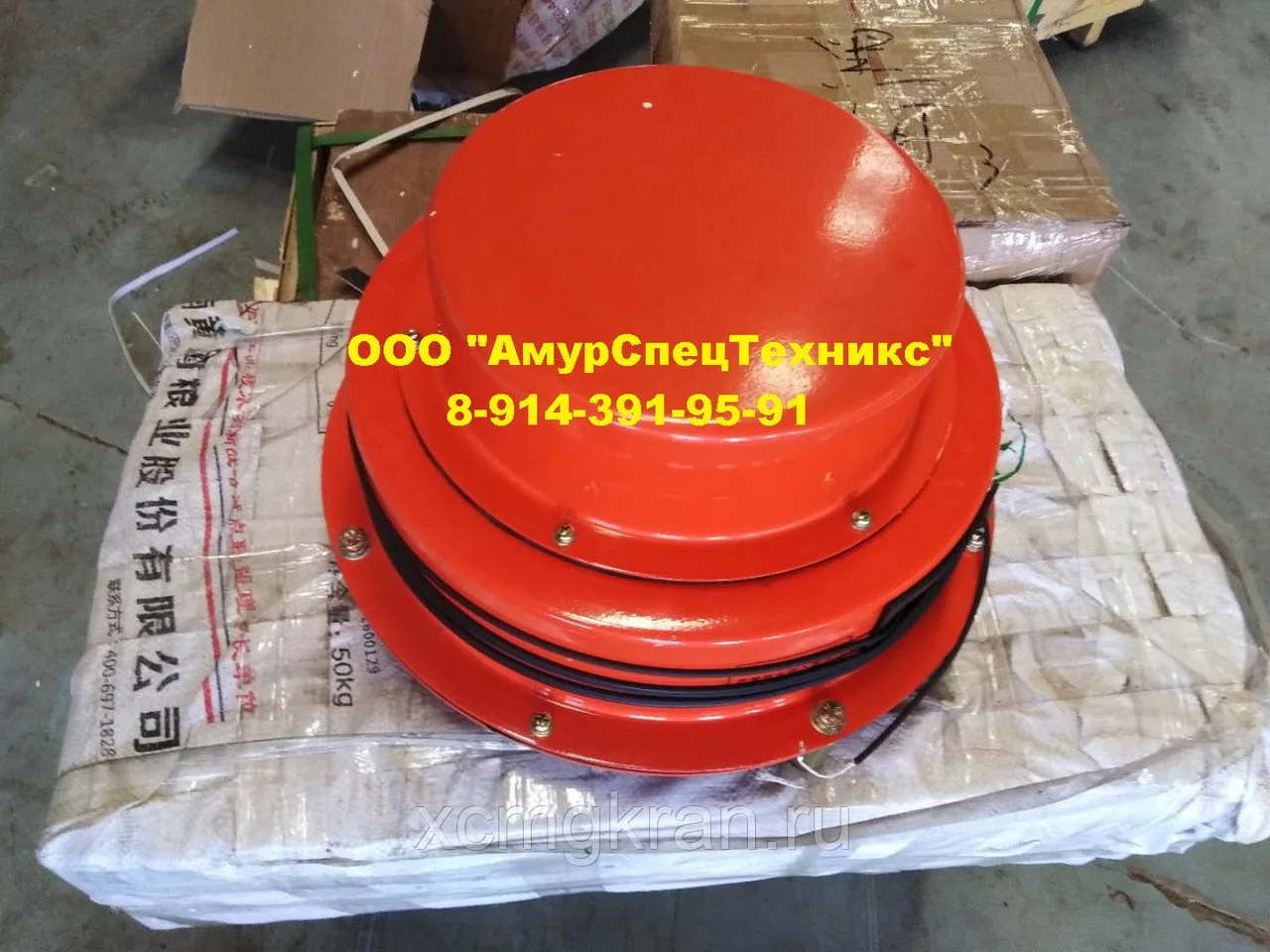

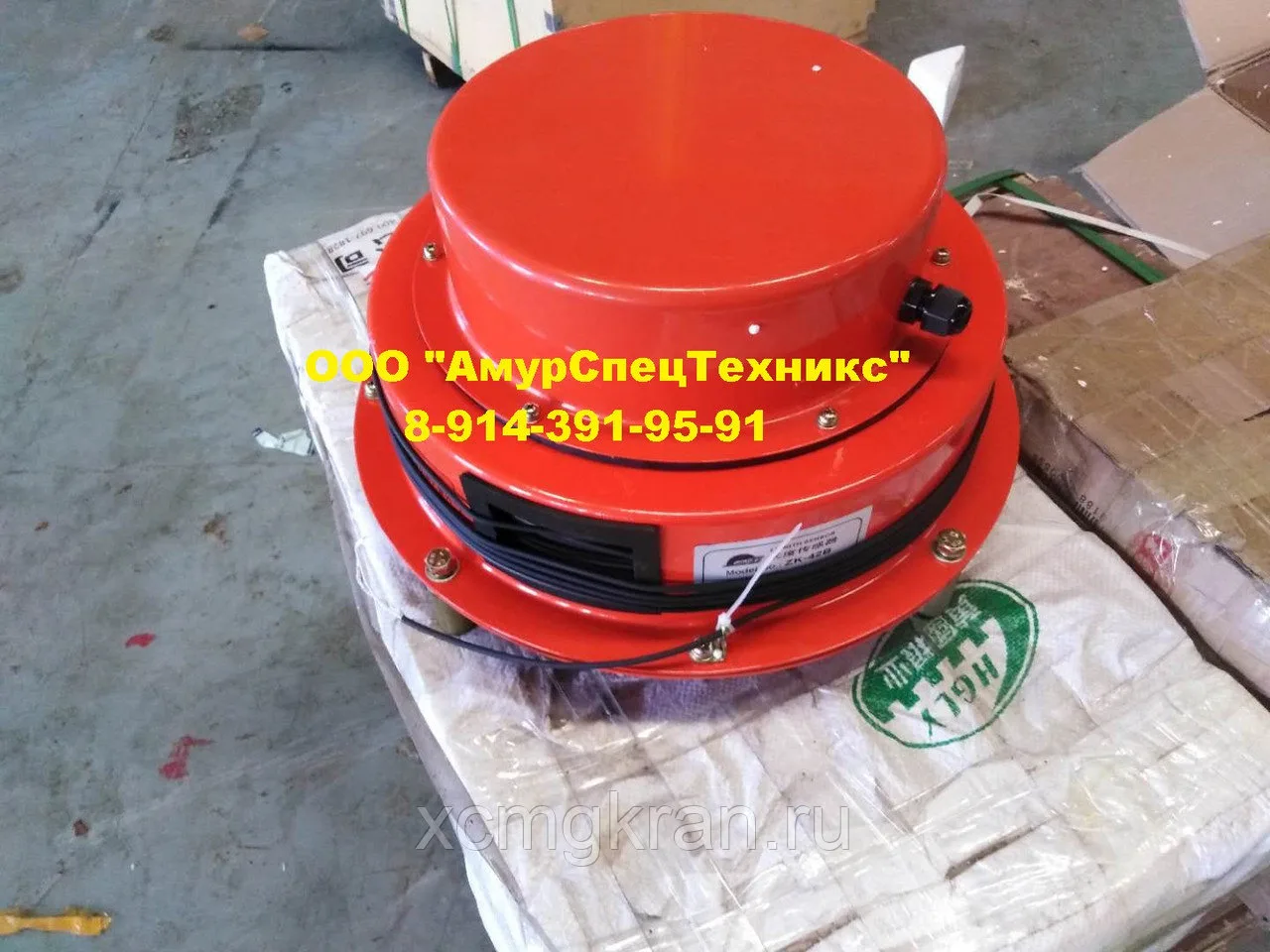

Датчик длины стрелы ZK-42B для автокрана ZOOMLION 32 тонны – точность и надёжность в каждом измерении
Датчик длины стрелы ZK-42B – это высокоточный электронный компонент, разработанный специально для автокранов ZOOMLION грузоподъёмностью 32 тонны. Устройство входит в состав системы ограничения грузоподъёмности и обеспечивает корректное определение вылета стрелы, что критически важно для безопасной работы крана. Датчик построен на основе геркона и магнитного контакта, что гарантирует стабильность показаний даже в условиях вибрации и перепадов температур. Восстановление или замена этого элемента обязательна при появлении ошибок в работе системы мониторинга – от этого напрямую зависит точность показаний на дисплее оператора и безопасность грузовых операций.
Основные технические характеристики датчика ZK-42B: напряжение питания 24 В (постоянный ток), тип выходного сигнала – дискретный, контактный (геркон). Диапазон рабочих температур – от –40 °C до +80 °C, что позволяет эксплуатировать устройство в любых климатических зонах, включая районы Крайнего Севера. Степень защиты корпуса – IP67 (полная защита от пыли и влаги). Длина кабеля в стандартной комплектации составляет 1500 мм, тип разъёма – Deutsch (DT04-2P). Ресурс работы – не менее 1 000 000 циклов срабатывания. Устройство поставляется в сборе с ответной частью разъёма и крепёжными элементами.
Датчик длины стрелы ZK-42B совместим с автокранами серии QY32 и QY25 в модификациях с электронной системой управления. При монтаже не требуется дополнительной калибровки – достаточно механической фиксации и подключения к штатному разъёму. В нашем каталоге представлены как оригинальные датчики ZOOMLION, так и качественные аналоги, прошедшие проверку на стендовом оборудовании. Мы рекомендуем устанавливать именно ZK-42B, поскольку он полностью соответствует заводским спецификациям и не требует доработки посадочных мест.
Применяемость датчика длины стрелы ZK-42B
Датчик ZK-42B является узкоспециализированным компонентом, но при этом он встречается на нескольких моделях китайских автокранов и другой техники, использующей аналогичную систему измерения вылета стрелы. Благодаря стандартизации разъёмов и креплений, этот датчик может быть установлен не только на оригинальную технику, но и в качестве замены на некоторые другие модели.
Модели техники, на которые устанавливается ZK-42B
| Тип техники | Модели / марки |
|---|---|
| Автокраны ZOOMLION | QY32 (32 тонны), QY25 (25 тонн), QY50 (50 тонн – ранние версии с системой на основе герконов) |
| Автокраны XCMG | QY25K, QY30K, QY50K (при условии идентичной схемы подключения и крепления) |
| Автокраны SANY | STC250 (замена посадочного гнезда возможна без доработок), STC500 |
| Гусеничные краны | Отдельные модели Zoomlion и SANY с телескопической стрелой (уточняйте по каталогу) |
* Для точной информации по применяемости к конкретной модели обращайтесь к нашим менеджерам.
Читать далее
Датчик ZK-42B также может применяться на автокранах китайского производства, оснащённых системой безопасности KAT или аналогичной, где используется дискретный сигнал от герконового датчика. В ряде случаев он успешно заменяет датчики с артикулами ZK-42A и ZK-43 – при условии совпадения длины кабеля и типа разъёма. Широкий диапазон рабочих температур и степень защиты IP67 делают эту модель универсальным решением для замены на технике, работающей в сложных погодных условиях – от жары до сильных морозов.
Сравнение датчиков длины стрелы для автокранов
На рынке представлено несколько типов датчиков длины стрелы, отличающихся принципом работы, выходным сигналом и совместимостью. Ниже приведена сравнительная таблица основных вариантов, чтобы вы могли выбрать оптимальный для вашей модели крана.
| Модель | Тип сигнала | Напряжение (В) | Степень защиты | Основное применение |
|---|---|---|---|---|
| ZK-42B | Дискретный (геркон) | 24 | IP67 | ZOOMLION QY32, QY25, аналоги XCMG, SANY |
| ZK-42A | Аналоговый (0–5 В) | 24 | IP65 | Старые модели кранов, требует калибровки |
| ZK-43 | Дискретный (геркон) | 12–24 | IP67 | Zoomlion QY50, QY80 (до 2015 г.) |
| Аналог HBC 9144 | Инкрементальный | 24 | IP54 | Импортные краны, требует доработки |
* ZK-42B – оптимальный выбор для большинства кранов ZOOMLION 32 т благодаря полной совместимости, простоте установки и надёжности в суровых условиях.
Датчик ZK-42B поставляется в заводской комплектности – с кабелем, разъёмом и крепежом. В нашем каталоге также представлены сопутствующие запчасти: ограничители грузоподъёмности, датчики угла наклона, выключатели концевые, реле и предохранители для систем управления автокранов. Для любой модели ZOOMLION, XCMG или SANY мы предлагаем полное техническое сопровождение и быструю доставку по всей России – от Калининграда до Владивостока.
Почему выбирают датчик ZK-42B и нашу компанию?
- Точность и стабильность – погрешность измерения не превышает 2 мм, что критически важно для безопасной работы на высоте.
- Высокая надёжность – герконовая конструкция выдерживает до 1 000 000 срабатываний без потери точности.
- Всепогодная защита – степень IP67 позволяет работать в дождь, снег, пыль и при экстремальных температурах от –40 °C.
- Лёгкая установка – не требует сложной калибровки, подключается напрямую к штатному разъёму системы.
- Доставка по всей России – работаем с ведущими транспортными компаниями (ПЭК, Деловые линии, СДЭК, Энергия и др.).
- Гарантия качества – все датчики проходят входной контроль на стенде.
Цитата от главного инженера: «Датчик ZK-42B – это та деталь, на которой не стоит экономить. От его работы зависит не только точность, но и безопасность всей операции. Мы подберём правильный вариант под ваш автокран – чтобы вы были уверены в каждом измерении».
