Описание

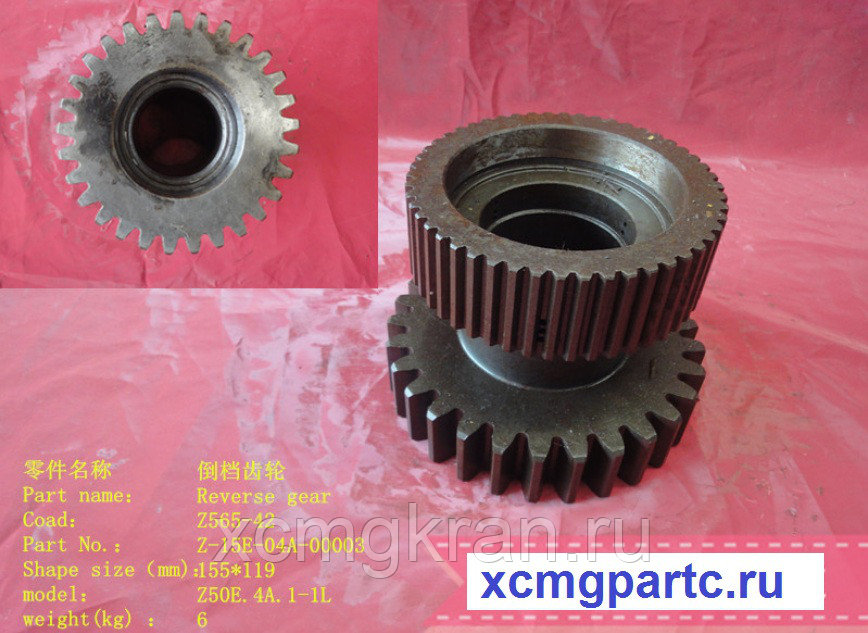

Шестерня задней скорости Z50E.4A.1-1 погрузчика Changlin чанлин
Шестерня Changlin ZLM50E-5
Шестерня Changlin ZL50H
Шестерня Changlin ZL50F-5
Шестерня Changlin 957H
Шестерня Changlin 955L
Шестерня Changlin 956
На схеме №7
| № | Наименование | Каталожный номер |
Комплект |
| 1 |
Крышка подшипника |
Z50B.4.6-1 | 1 |
| 2 |
Целлюлозная прокладка |
Z50B.4.1-3 | 1 |
| 3 |
Упорное кольцо 50 |
GB894.1-86 | 3 |
| 4 |
Подшипник качания 310 |
GB276-89 | 2 |
| 5 |
Втулка |
Z50B.4.6-3 | 1 |
| 6 |
Подшипник качания 110 |
GB276-89 | 1 |
| 7 |
Шестерня задней скорости |
Z50E.4A.1-1 | 1 |
| 8 |
Подшипник качания 112 |
GB276-89 | 2 |
| 9 |
прокладка подшипника |
Z50B.4.2-16 | 2 |
| 10 |
хомутик |
Z50B.4.2-11 | 4 |
| 11 |
Нажимная крышка |
Z50B.4.2-22 | 2 |
| 12 |
ведущий фрикционный диск |
Z50B.4.2-7 | 14 |
| 13 |
Ведомый фрикцион |
Z50B.4.2-8 | 12 |
| 14 |
Волновая пружина |
Z50B.4.2-15 | 24 |
| 15 |
Поршень |
Z50B.4.2-12 | 2 |
| 16 |
Упорное кольцо |
Z50B.4.2-23 | 8 |
| 17 |
прямоугольное герметичное кольцо |
Z50B.4.2-24 | 2 |
| 18 |
Цилиндр |
Z50B.4.6-5 | 1 |
| 19 |
Зубчатый обод |
Z50B.4.6-9 | 1 |
| 20 |
Возвратная пружина рычага поршня |
Z50B.4.2-10 | 8 |
| 21 |
возвратный шток поршня |
Z50B.4.2-9 | 8 |
| 22 |
болт M10x30 ZnD |
GB5781-86 | 12 |
| 23 |
шайба 10 |
GB93-87 | 12 |
| 24 |
Винт M12x12 |
GB78-85 | 2 |
| 25 |
Сальниковое кольцо |
Z30.4.1-19 | 4 |
| 26 |
Вал передней и задней скорости |
Z50B.4.6-8 | 1 |
| 27 |
Шестерня передней скорости |
Z50E.4.5-1 | 1 |
| 28 |
Подшипник качания 111 |
GB276-89 | 1 |
| 29 |
Втулка |
Z50B.4.6-7 | 1 |
| 30 |
Сальник FB50x70x12B |
GB9877.1-98 | 1 |
| 31 |
Крышка подшипника |
Z50B.4.6-10 | 1 |
