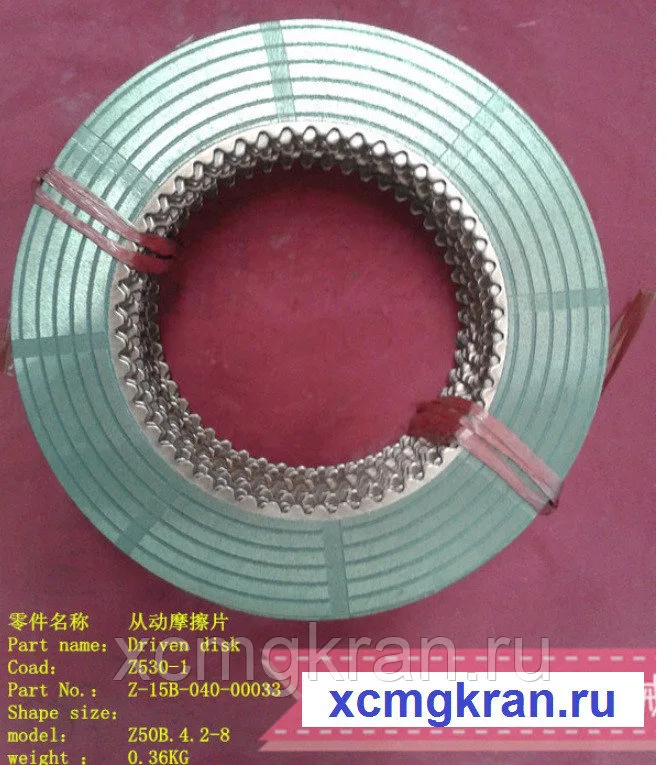

Ведомый фрикционный диск Z50B.4.2-8 для погрузчика Changlin
фрикционный диск Changlin ZLM50E-5
фрикционный диск Changlin ZL50H
фрикционный диск Changlin ZL50F-5
фрикционный диск Changlin 957H
фрикционный диск Changlin 955L
фрикционный диск Changlin 956
На схеме № 14
| № | Наименование | Каталожный номер |
Комплект |
| 1 |
Крышка подшипника |
Z50B.4.2-1 | 1 |
| 2 |
Целлюлозная прокладка |
Z50B.4.2-19 | 2 |
| 3 |
Упорное кольцо 55 |
GB894.1-86 | 2 |
| 4 |
Подшипник 311 |
GB276-89 | 2 |
| 5 |
Шайба |
Z50B.4.2-2 | 1 |
| 6 |
выходная шестерня |
Z20E.4.2-1A | 1 |
| 7 |
Втулка |
Z50B.4.2-25 | 1 |
| 8 |
Подшипник 113 |
GB276-86 | 2 |
| 9 |
Шестерня |
Z50E.4.2-2 | 1 |
| 10 |
Шайба |
Z50B.4.2-14 | 1 |
| 11 |
хомутик |
Z50B.4.2-11 | 4 |
| 12 |
нажимная крышка первой и второй передачи |
Z50B.4.2-26 | 1 |
| 13 |
ведущий фрикционный диск |
Z50B.4.2-7 | 20 |
| 14 |
Ведомый фрикцион |
Z50B.4.2-8 | 18 |
| 15 |
Волновая пружина |
Z50B.4.2-15 | 36 |
| 16 |
Поршень |
Z50B.4.2-12 | 2 |
| 17 |
Упорное кольцо |
Z50B.4.2-23 | 8 |
| 18 |
прямоугольное герметичное кольцо |
Z50B.4.2-24 | 2 |
| 19 |
Цилиндр |
Z50B.4.2-13 | 1 |
| 20 |
Зубчатый обод |
Z50B.4.2-5 | 1 |
| 21 |
Возвратная пружина рычага поршня |
Z50B.4.2-10 | 8 |
| 22 |
возвратный шток поршня |
Z50B.4.2-9 | 8 |
| 23 |
болт M10x30 ZnD |
GB5781-86 | 12 |
| 24 |
Шайба 10 |
GB93-87 | 12 |
| 25 |
Нажимная крышка |
Z50B.4.2-22 | 1 |
| 26 |
Ось |
Z50B.4.2-21 | 1 |
| 27 |
Сальниковое кольцо |
Z30.4.1-19 | 4 |
| 28 |
Винт M12x12 |
GB78-85 | 2 |
| 29 |
прокладка подшипника |
Z50B.4.2-16 | 1 |
| 30 |
Подшипник 112 |
GB276-89 | 1 |
| 31 |
Шестерня |
Z50E.4.2-3 | 1 |
| 32 |
Подшипник 111 |
GB276-89 | 1 |
| 33 |
Втулка |
Z50B.4.2-18 | 1 |
| 34 |
Крышка подшипника |
Z50B.4.2-20 | 1 |
