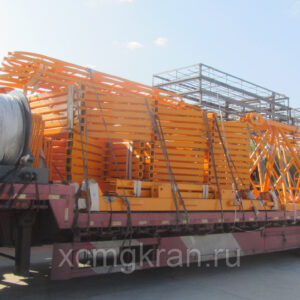

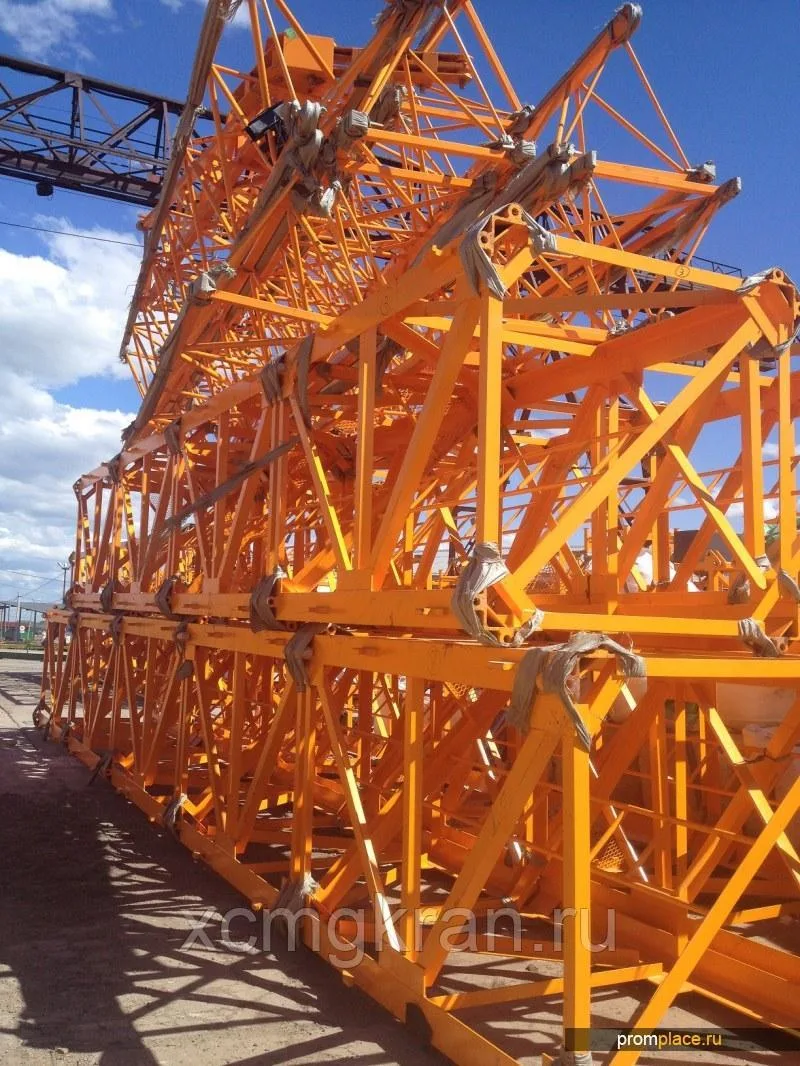

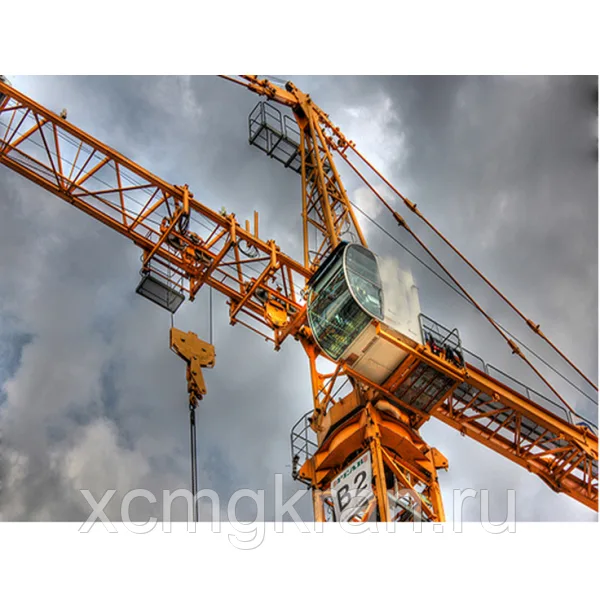

Башенный кран QTZ500 грузоподъемностью 32 тоны



Башенный кран QTZ500 грузоподъемностью 32 тоны

Перезвоните мнеПредзаказ, 40 дней
Артикул: _c2 Категория:

Описание

Башенный кран QTZ500 грузоподъемностью 32 тонны

Башенный кран с молотовидной стрелой QTZ500 грузоподъемностью 32 тонны является самой распространенной моделью, используемой при строительстве ТЭС, автомагистралей и мостов. Для обеспечения надежных характеристик оборудования мы использовали международные передовые технологии и современные принципы проектирования. Наши башенные краны оснащены механизмами подъема груза, поворота, передвижения и самоподъема.

 Характеристики башенного крана  QTZ500

Спецификации
Модель TC7046/7550 Тип Неподвижный
Высота 73 м Длина стрелы 70/75 м
Максимальная грузоподъемность 32 т Грузоподъемность на конце стрелы 4.6/5 т
Размеры секций мачты 2 , 5×2 , 5×5 , 95 м
Механизмы
Грузоподъемный механизм 110JLF
Поворотный механизм JH15T1
Механизм передвижения грузовой тележки 15DFV16
Класс механизмов Грузоподъемный механизм M5
Поворотный механизм M4
Механизм передвижения M4
Номинальный грузовой момент (кН·м) 5000
Вылет стрелы (м) мин. 5,7 макс. 75
Высота Свобоностоящий кран Приставной кран
73 м 275,3 м
Максимальная грузоподъемность 32 т
Грузоподъемный механизм Модель 110JLF63
Кратность запасовки a=2 a=4
Грузоподъемность (т) 8 16 16 32
Скорость (м/ мин ) 0-34 34-70 0-17 17-35
Мощность ( кВт ) 110
Механизм передвижения грузовой тележки Модель 15DFV16
Скорость передвижения (м/ мин ) 0-56 , 25
Мощность ( кВт ) 15
Поворотный механизм Модель JH15T1
Скорость ( об/мин ) 0-0 , 7
Мощность ( кВт ) 11X2
Механизм самоподъема Мощность ( кВт ) 15
Скорость (м/ мин ) 0 , 3
Рабочее давление ( МПа ) 31 , 5
Вес балласта Длина стрелы (м) 40 40 60 70 75
Длина плеча (м) 24 24 24 24 24
Нагрузка (т) 18 25 30 35 40
Общая мощность ( кВт ) 147 ( без подъемного механизма )
Рабочая температура (ºC) -10~ 40

Детальные параметры крановых механизмов

Грузоподъемный механизм Модель Единица измерения 110JLF63
Макс . сила тяги кН 80
Стальной проволочный канат Спецификации 6 X 36 WS FC (Ø24)
Макс. скорость навивки м /мин 70
Барабан Скорость об / мин 26
Емкость м 880 (5 сло ев )
Двигатель Модель YZD315S1-4B3
Мощность к В т 110
Скорость об/мин 1486
Редуктор Передаточное отношение i 47 , 3
Тормозной момент Н · м 2240
Механизм передвижения Модель 15DFV16
Макс . с ила тяги кН 23
Стальной проволочный канат Спецификации 6X19W FC (Ø12.5)
Макс . скорость навивки м/ мин 56.25
Длина стрелы 40 м м Стальной проволочный канат I 80 Стальной проволочный канат II 55
50 м м 100 65
60 м м 120 75
70 м м 140 85
75 м м 150 90
Скорость наматывания барабана об/мин 0-48
Двигатель Модель YPEJ132L-4
Мощность КВТ 15
Скорость (50 Гц ) об/мин 1400
Передаточное отношение редуктора i 35
Тормозной момент Н·м 150
Поворотный механизм Модель Единица измерения
Двигатель Модель YTRVF 160 L 2-6 F 1
Мощность кВт 11 x 2
Скорость об / мин 960
Редуктор Модель JH15T1
Передаточное отношение i 160
Опорно-поворотное устройство Количество модулей m 16
Количество зубьев Z 13
Коэффициент X 0 ? 5
Общее передаточное отношение 160
Скорость 0~0,7
Механизм самоподъема Двигатель Мощность кВт 15
Скорость об /мин 1 440
Гидравлический насос Скорость потока л /мин 13,42
Рабочее давление МПа 31.5
Гидравлический домкрат Диаметр цилиндра/ поршня мм 250/180
Макс . подъемная сила т 154
Скорость подъема м/ мин 0 , 3

Детали

Производитель:

QTZ

Длина стрелы, Полностью выдвинутая стрелаt

75 м

Грузоподъемность крана

32

Состояние

Новое

Возможность перемещения

Передвижные

Высота крана

73 м

Длина стрелы

75 м

Длина стрелы

75 м

Длина стрелы, Полностью выдвинутая стрела + удлинительt

75 м

Длина стрелы, Основная стрела

75 м

Производитель:n

QTZ

Максимальный вылет стрелы с гуськом

75 м

Вылет стрелы максимальный

75 м

Страна производитель

Китай

Производитель

QTZ

Макс. производительность насоса бурового раствора (л/мин)

QTZ

Макс. производительность насоса бурового раствора (л/мин)

QTZ

Теоретическая производительность укладки

QTZ
