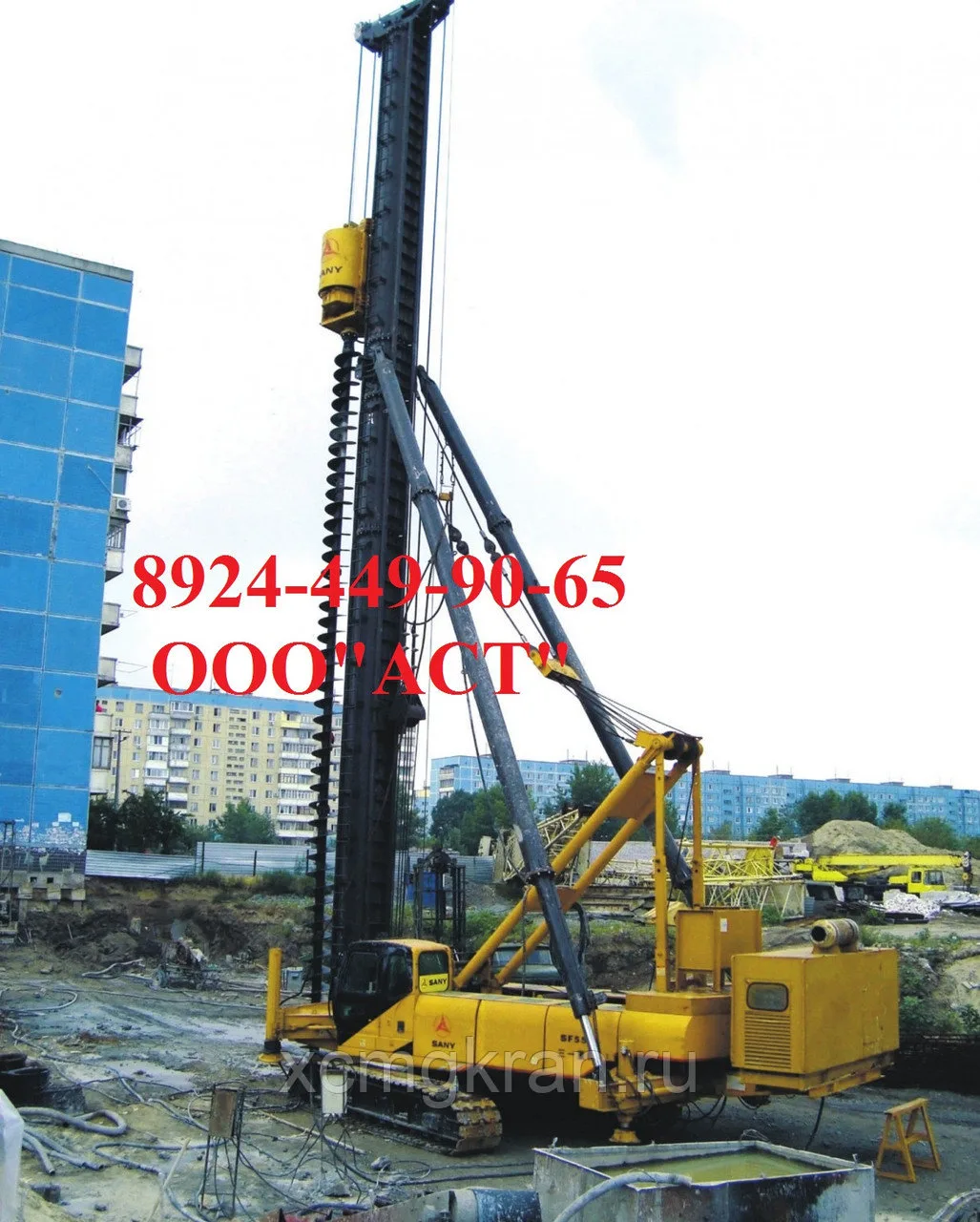

Сваебойная установка SANY SF818

Данная техника поставляется под заказ в срок от 35 до 45 дней !

— Выдвижная конструкция гусениц обеспечивает безопасность и надёжность эксплуатации в рабочем и транспортном положении сваебойной установки.

— Гидравлический мотор и редуктор с большим крутящим моментом позволяет работать в тяжёлых условиях, эффективность строительства до 2-3 раз выше.

— Вертикальное положение мачты может быть отрегулировано цилиндром подкоса и цилиндром мачты. Трёхточечная опора мачты и возможность регулировки в двух направлениях позволяют установить оптимальную вертикальность сваи, в отличие от сваебойной установки подвесного типа.

— Частота отказов и стоимость технического обслуживания электромотора гораздо ниже, чем у гидравлического привода.

— Современная система мониторинга работы по технологии CFG и система мониторинга устойчивости всей машины существенно повышают эффективность и безопасность.

— Возможность применения универсальной сваебойной установки SANY в качестве подъёмного крана. Для простых грузоподъёмных работ можно использовать мижнюю часть мачты сваебойной установки; для выполнения каких-либо профессиональных подъёмных работ имеется возможность установки на шасси специальной крановой стрелы SANY.

— Кабина оборудована защитой при опрокидывании, защитой от падающих объектов, оснащена кондиционером воздуха и удобным регулируемым креслом; имеет высокий уровень герметичности и хорошую шумоизоляцию, превосходный сектор обзора.

— С помощью дополнительного оборудования имеется возможность применять разнообразные технологии строительства фундаментов, такие как SMW, CFG, CFA, DRA, PRD.

— Универсальная сваебойная установка SANY работает от электромотора, который характеризуется низким уровнем шума, отсутствием выхлопных газов и экологичностью, что делает такую сваебойную установку применимой для работы в условиях городской застройки.

— Поворотная на 90° мачта (опция) позволяет реализовать две или три технологии строительства в одной стандартной машине.

— Составная конструкция мачты с 90° направляющей позволяет опционально устанавливать необходимую высоту мачты, для использования различных технологий сооружения фундаментов.

— Многоцелевая подъёмная платформа удобна для технического обслуживания привода вращателя и сборной бурильной трубы. Подъёмник применяется с 90° направляющей мачты.

— Имеется сигнализация о перегрузке при натяжении главной лебёдки, отображение крутящего момента и система предотвращения наклона мачты.

Технические характеристики сваебойной установки SANY SF818

Общие сведения
Производитель		SANY Heavy Industry Co. Ltd. (SANY Group Co. Ltd.)
Модель	SANY SF818
Тип	Установка сваебойная электрогидравлическая универсальная на гусеничном ходу
Главная лебёдка сваебойной установки SANY SF818
Натяжение троса главной лебёдки на 1-м слое, кН	125
Диаметр троса главной лебёдки, мм	22
Тросоёмкость барабана / длина троса главной лебёдки, м	550
Скорость наматывания главной лебёдки, м/мин.	0 … 21,7
Лебёдка подъёма мачты сваебойной установки SANY SF818
Натяжение троса лебёдки подъёма мачты на 1-м слое, кН	114
Диаметр троса лебёдки подъёма мачты, мм	22
Тросоёмкость барабана / длина троса лебёдки подъёма мачты, м	195
Скорость наматывания лебёдки подъёма мачты, м/мин.	0 … 12,7
Вспомогательная лебёдка сваебойной установки SANY SF818
Натяжение троса вспомогательной лебёдки на 1-м слое, кН	88
Диаметр троса вспомогательной лебёдки, мм	20
Тросоёмкость барабана / длина троса вспомогательной лебёдки, м	200
Максимальная скорость наматывания вспомогательной лебёдки, м/мин.	25
Третья лебёдка сваебойной установки SANY SF818
Натяжение троса третьей лебёдки на 1-м слое, кН	88
Диаметр троса третьей лебёдки, мм	20
Тросоёмкость барабана / длина троса третьей лебёдки, м	100
Максимальная скорость наматывания третьей лебёдки, м/мин.	25
Ходовая часть сваебойной установки SANY SF818
Скорость передвижения, км/ч	0,1 … 0,26
Cкорость поворота платформы, об/мин.	0 … 1
Угол поворота платформы, град.	360
Ходовая часть, тип	гидравлический гусеничный
Давление в гидравлической системе, МПа	29,5
Габаритная ширина по гусеницам в невыдвинутом положении, мм	3450
Габаритная ширина по гусеницам в выдвинутом положении, мм	5200
Ширина гусеничного башмака, мм	850
Длина опорной поверхности гусеницы, мм	5600
Преодолеваемый подъём (для базовой машины), град.	22
Мачта сваебойной установки SANY SF818
Способ опоры мачты	трёхточечный тип
Максимальная высота мачты, м	42
Длина мачты в комбинациях, м	21; 24; 27; 30; 33; 36; 39
Расстояние между центрами двух больших направляющих, мм	600
Расстояние между центрами двух малых направляющих, мм	330
Допустимое усилие извлечения, кН	700
Наклон мачты вперёд, град.	10
Наклон мачты назад, град.	15
Электромоторы сваебойной установки SANY SF818
Мощность электромотора главной лебёдки, кВт (л.с.)	37 (50)
Мощность электромотора лебёдки подъёма мачты, кВт (л.с.)	22 (29)
Мощность электромотора вспомогательной лебёдки, кВт (л.с.)	9 (12)
Мощность электромотора масляного насоса, кВт (л.с.)	55 (74)
Веса и размеры сваебойной установки SANY SF818
Противовес	7 × 3,3 т
Давление на грунт (без рабочего оборудования), МПа	0,108
Габаритная длина в транспортном положении, мм	11540
Габаритная ширина в транспортном положении, мм	3450
Габаритная высота в транспортном положении, мм	3300
Габаритная длина в рабочем положении, мм	10300
Габаритная ширина в рабочем положении, мм	6330
Габаритная высота в рабочем положении, мм	41800
Полная масса (с противовесом), т	111
Шасси сваебойной установки SANY SF818
Тип шасси	телескопическое шасси крупнотоннажного гусеничного крана
Габаритная ширина (гусеницы в невыдвинутом положении), мм	3450
Габаритная ширина (гусеницы в выдвинутом положении), мм	5200
Длина гусеницы, мм	6542
Расстояние между центрами колёс гусеницы, мм	5400
Минимальный дорожный просвет, мм	464
Площадь опорной поверхности гусеницы, кв.м	9,52
Давление на грунт (без нагрузки), МПа	0,108

Конфигурация мачты сваебойной установки SANY SF818

Максимальная высота мачты: 42 м

Длина мачты в комбинациях: 24; 27; 30; 33; 36; 39 м

Мачта сваебойной установки SANY SF818 (модификация 2011 г.)
Длина мачты	Комбинация мачты, стрелового каната и подкоса
24 м		трос
		мачта
		подкос
27 м		трос
		мачта
		подкос
30 м		трос
		мачта
		подкос
33 м		трос
		мачта
		подкос
36 м		трос
		мачта
		подкос
39 м		трос
		мачта
		подкос
