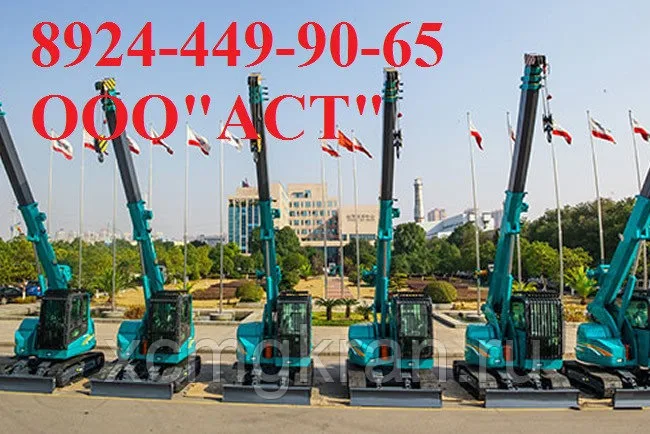

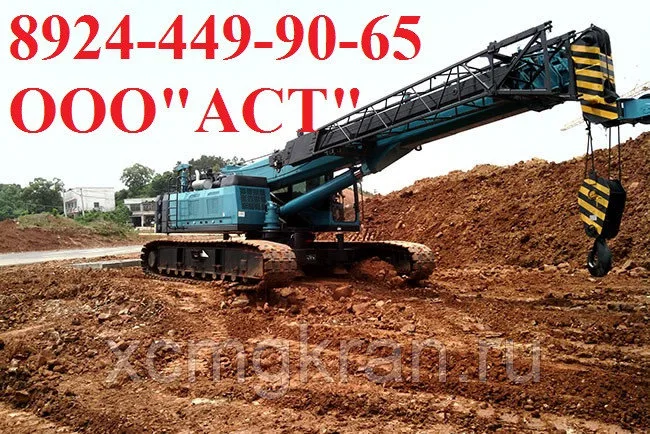

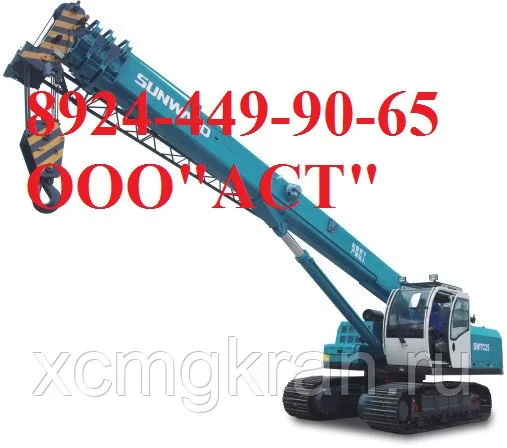

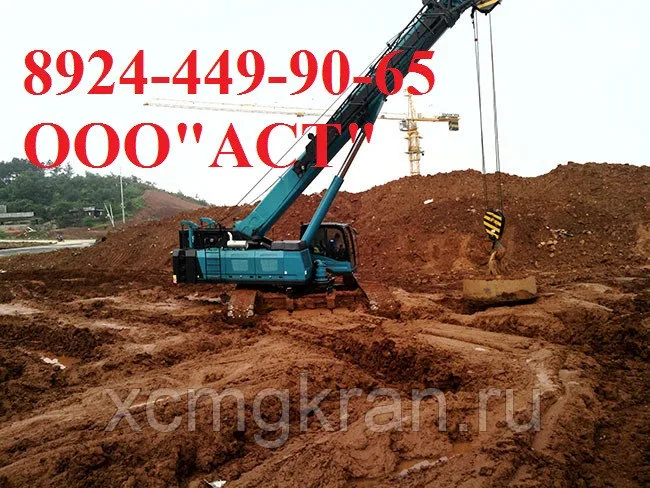

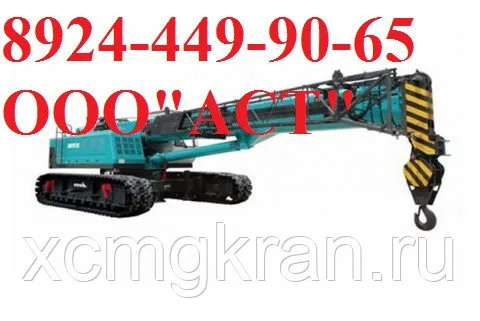

Гусеничный кран с телескопической стрелой серии SWTC
Гусеничный кран имеет неоспоримое преимущество перед колесным. Поворот стрелы осуществляется как при помощи гидравлической системы, так и за счет поворота на гусеницах, что дает большую маневренность в сравнении со стандартными кранами.
Гусеничный кран «SWTC» оснащен американским двигателем Cummins 6BT5.9-C, имеет Х-образную конструкцию шасси, что в купе делает машину более эффективной и выносливой в условиях строительных площадок.
| Параметры | SWTC 25 | |||
|---|---|---|---|---|
| Размер | Габарит (Д×Ш×В) | mm | 12780×2900×3050 | |
| A | Колея | mm | 3850 | |
| B | Общая длина гусеницы | mm | 4630 | |
| C | Расстояние между платформой и землей | mm | 1065 | |
| D | Вращающийся радиус конца платформы | mm | 3625 | |
| E | Ширина шасси | mm | 2900 (3950) | |
| F | Ширина гусеницы | mm | 700 | |
| G | Расстояние между шасси и землей | mm | 335 | |
| H | Высота гусеницы | mm | 895 | |
| J | Высота верх кабины | mm | 12780 | |
| Параметр | Номинальная подъёмная нагрузка | Т | 25 | |
| Макс.подъёмный момент основной стрелы | KN-m | 875 (210 kn x 3.5 m) |
||
| Макс.подъёмный момент полностью телескопической стрелы | KN-m | 450 (60 kn x 7.5 m) |
||
| Длина основной стрелы | m | 10.6 | ||
| Длина полностью телескопической стрелы | m | 32.2 | ||
| Макс.подъёмная высота | m | 31.7 | ||
| Рабочие параметры | Время амплитуды подъёмной стрелы | S | 48/46 | |
| Растягивающее и сокращенное время подъемной стрелы | S | 60/40 | ||
| Скорость вращения | rpm | 2.2 | ||
| Скорость отдельного троса лебёдки | m/min | 120/115 | ||
| Скорость движения | km/h | 1.25/2.5 | ||
| Вес машины | Т | 34.6 | ||
| Подъёмопредолеваемость | % | 40 | ||
| Давление на землю | Kpa | 100 | ||
| Двигатель | Бренд | WECHAI | ||
| Модель | WP6G190 | |||
| Номинальная мощность | KW/rpm | 140/1900 | ||
| Вместимость топливного бака | L | 450 | ||
