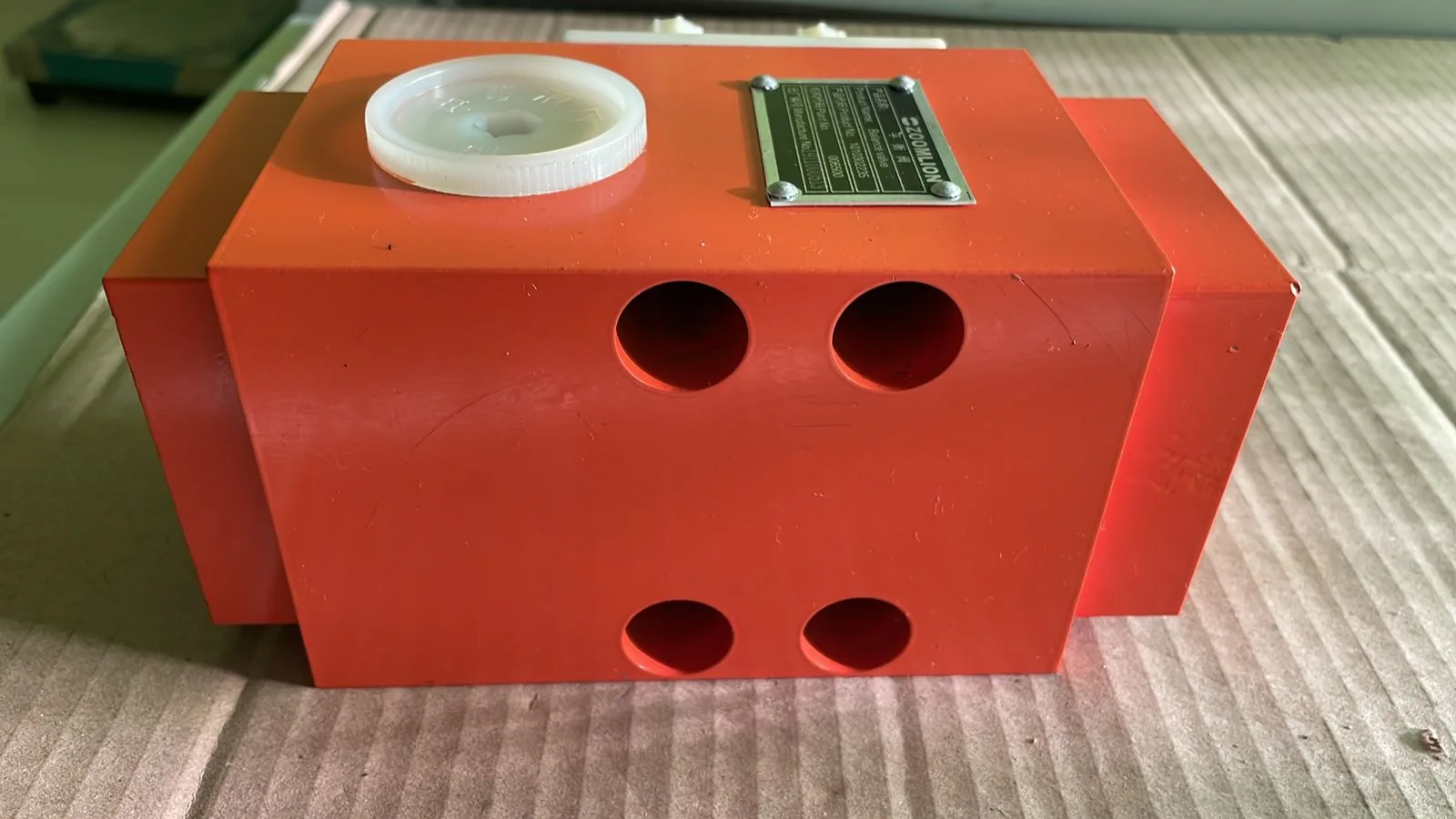

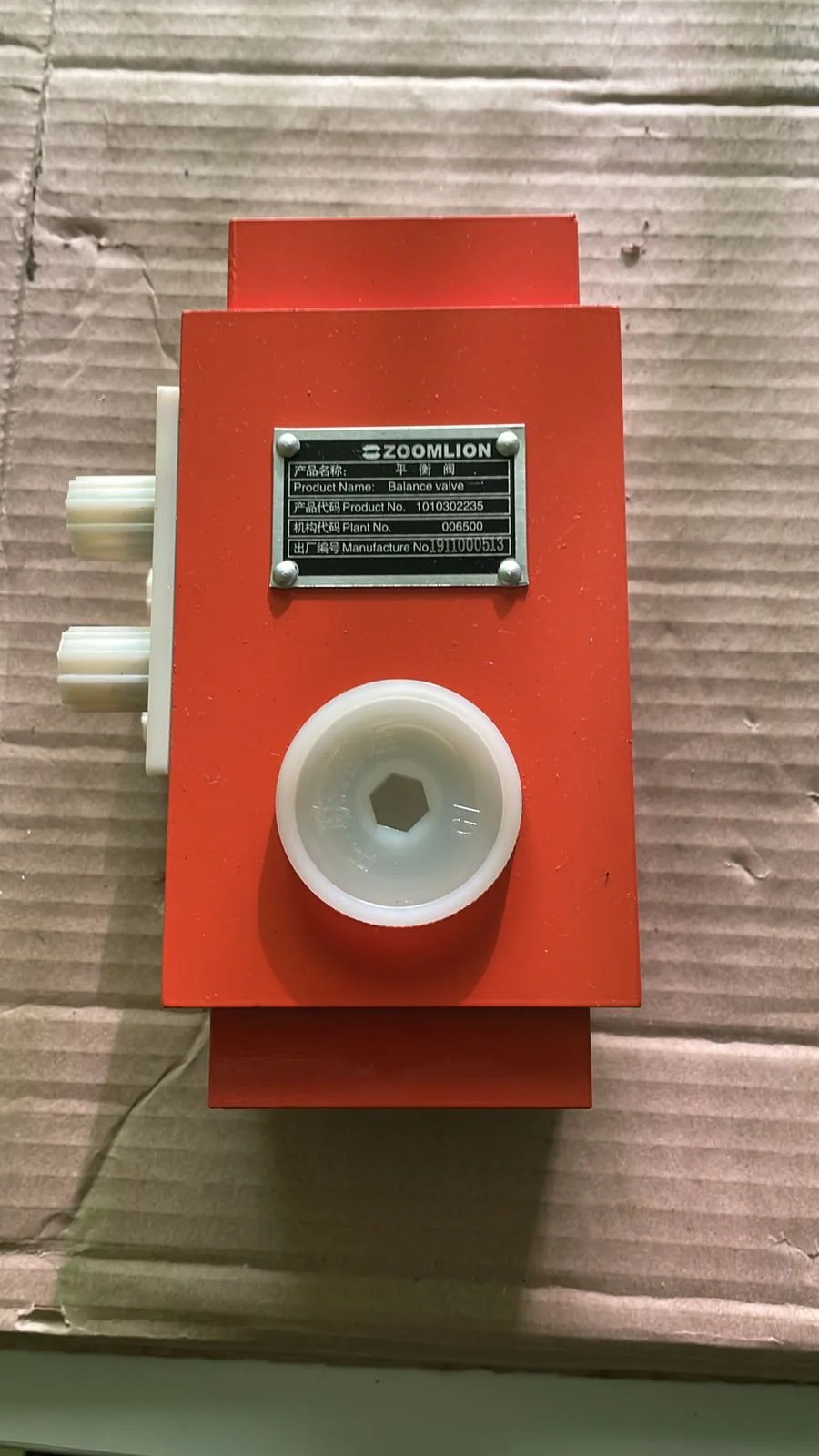

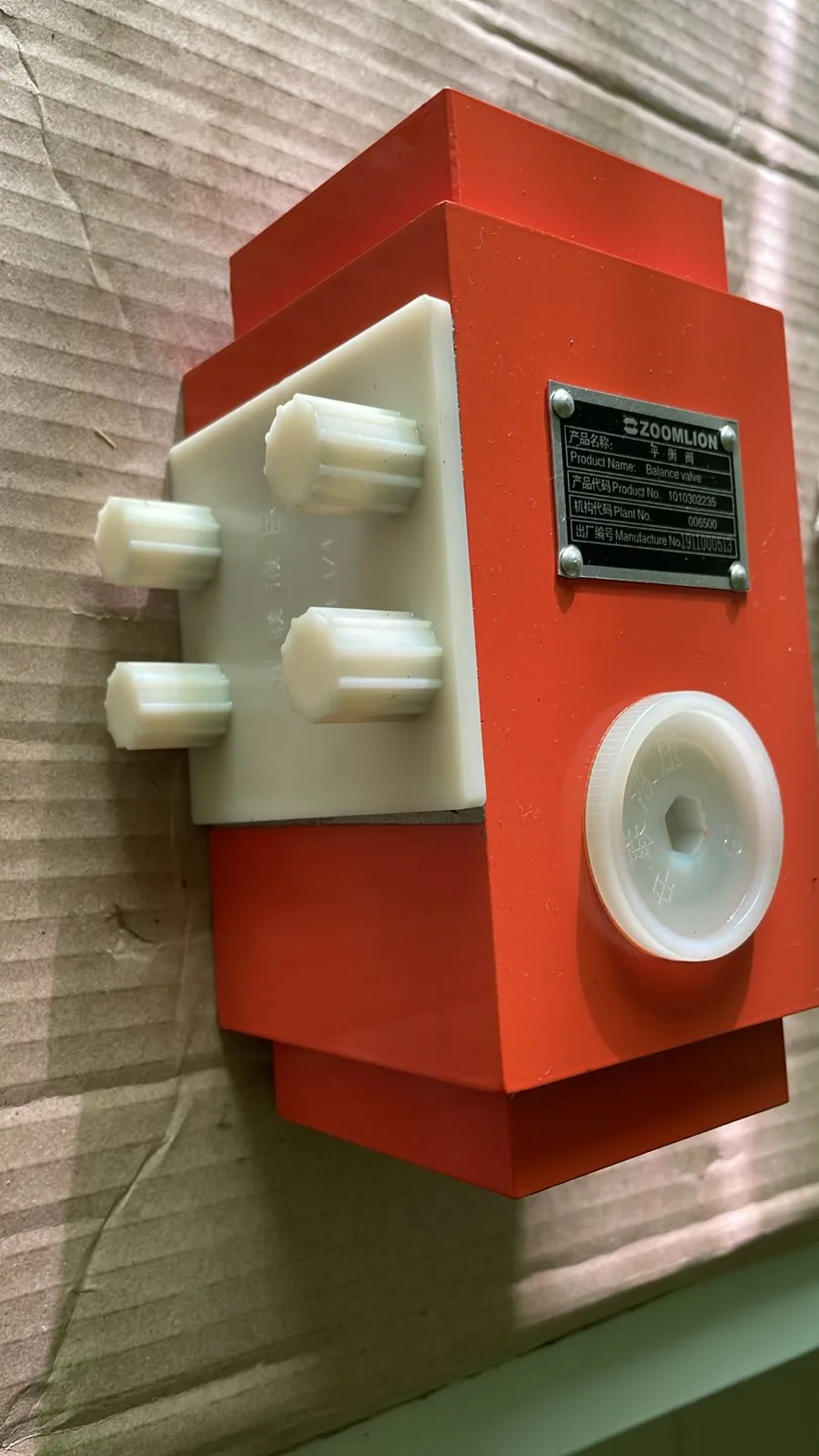

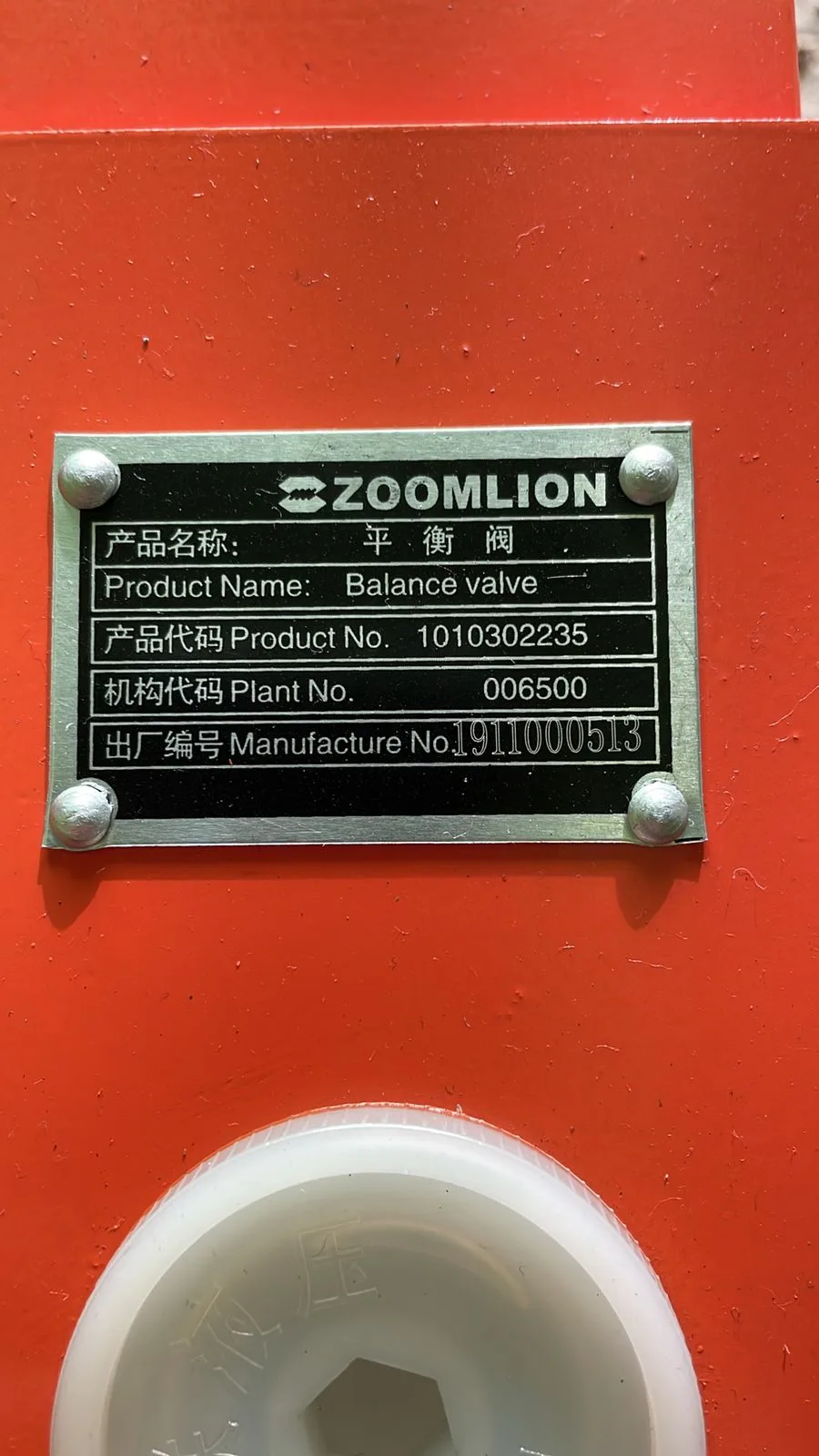

Гидрозамок (балансировочный клапан) гидроцилиндра подъёма стрелы арт. 1010302235 для автокрана ZOOMLION – плавность и безопасность подъёма стрелы
Гидрозамок (балансировочный клапан) 1010302235 – это специализированный гидравлический узел, предназначенный для управления гидроцилиндром подъёма стрелы автокранов ZOOMLION. Данное устройство сочетает функции гидрозамка и балансировочного клапана: оно надёжно фиксирует стрелу в заданном положении, предотвращая самопроизвольное опускание под нагрузкой, и одновременно обеспечивает плавное, регулируемое опускание стрелы без рывков, независимо от веса груза. Балансировочный клапан устанавливается непосредственно на гидроцилиндр стрелы и является критически важным элементом системы безопасности грузоподъёмной техники.
Основные технические характеристики гидрозамка 1010302235: рабочее давление – до 32 МПа (320 бар), номинальный расход масла – до 120 л/мин. Соотношение площадей пилотного управления – 4:1, что обеспечивает надёжное открытие замка и точное дросселирование потока при опускании. Встроенный регулируемый дроссель позволяет настраивать скорость опускания стрелы в зависимости от конкретных условий работы. Присоединение – фланцевое (стандарт ZOOMLION), с креплением на четыре болта. Корпус изготовлен из высокопрочной легированной стали с никелевым покрытием, устойчивым к коррозии. Уплотнения – из полиуретана и фторкаучука (FKM), рассчитанные на работу с гидравлическими маслами классов HLP/HM. Рабочий диапазон температур – от -30°C до +100°C. Ресурс – не менее 8 000 циклов срабатывания при штатной нагрузке.
Ключевое преимущество: встроенный балансировочный клапан обеспечивает плавное, управляемое опускание стрелы без рывков и перегрузок гидросистемы, что исключает раскачивание груза и повышает безопасность работы на высоте.
Данный гидрозамок является оригинальной комплектацией ZOOMLION и устанавливается на все современные модели автокранов этого бренда, оснащённых гидроцилиндром подъёма стрелы с фланцевым креплением. Благодаря встроенному регулируемому дросселю, клапан позволяет точно настроить скорость опускания стрелы под конкретные условия – от лёгких грузов до максимальной нагрузки. Узел спроектирован с учётом интенсивных знакопеременных нагрузок и обеспечивает стабильную работу в любых климатических условиях.
Применяемость гидрозамка (балансировочного клапана) арт. 1010302235
Гидрозамок 1010302235 с функцией балансировки – это специализированный узел, который используется на автокранах ZOOMLION, а также на других видах грузоподъёмной техники с гидравлическим приводом стрелы, где требуется плавное регулирование скорости опускания. Благодаря высокой надёжности и точной фиксации, он является стандартным решением для многих моделей китайских автокранов.
Модели техники, на которые устанавливается гидрозамок 1010302235
| Тип техники | Модели / марки |
|---|---|
| Автокраны ZOOMLION | QY25V, QY50V, QY80V, QY130V, RT50, RT60, TC250, TC500, ZTC серия (модели с гидроцилиндром подъёма стрелы) |
| Автокраны XCMG | QY25K, QY50K, QY70K, XCT серия (с балансировочным клапаном на цилиндре подъёма) |
| Автокраны SANY | STC250, STC500, STC750 (с переходной плитой для фланцевого крепления) |
| Краны-манипуляторы | Автокраны на шасси HOWO, FAW, Shaanxi с гидроцилиндрами подъёма стрелы (подбор по посадочному фланцу) |
| Спецтехника с гидрострелой | Автовышки, буровые установки, гидроподъёмники с системами плавного опускания |
* Для точной информации по применяемости к конкретной модели обращайтесь к нашим менеджерам.
Читать далее
Гидрозамок 1010302235 также успешно применяется на автокранах KATO и Tadano при замене оригинальных узлов на аналоги с фланцевым креплением. Встроенный балансировочный клапан позволяет точно дозировать скорость опускания стрелы, что особенно важно при выполнении точных погрузочных операций в стеснённых условиях.
Сравнение модификаций гидрозамков с балансировочной функцией для гидроцилиндров подъёма стрелы
На рынке представлены несколько типов гидрозамков с функцией балансировки для крановых гидроцилиндров, отличающихся пропускной способностью, давлением открытия и наличием регулируемого дросселя. Ниже приведена сравнительная таблица основных версий, чтобы вы могли выбрать оптимальный вариант для вашей техники.
| Модификация | Макс. давление (бар) | Расход (л/мин) | Регулировка скорости опускания | Рекомендуемое применение |
|---|---|---|---|---|
| Без балансировки (стандартный гидрозамок) | 320 | 100 | Нет | Малые краны, простые системы |
| С балансировкой, нерегулируемой | 320 | 110 | Фиксированная | Средние краны, стандартные условия |
| С балансировкой, регулируемой (арт. 1010302235) | 320 | 120 | Плавная регулировка | Автокраны ZOOMLION средней и тяжёлой серии, точные операции |
| С балансировкой и противодавлением | 350 | 140 | Регулируемая + ограничение | Сверхтяжёлые краны, особо ответственные грузы |
* 1010302235 – оптимальный выбор благодаря встроенной регулировке скорости опускания, позволяющей настраивать клапан под конкретные условия работы крана.
Гидрозамок 1010302235 поставляется в заводской комплектации, готовый к установке. В нашем каталоге также представлены все необходимые запчасти для гидросистемы крана: уплотнительные кольца, шланги высокого давления, фитинги, гидрораспределители, фильтры и рабочие жидкости. Для любой модификации гидрозамка мы предлагаем техническую консультацию, помощь в подборе и быструю доставку по всей России.
Почему выбирают гидрозамок 1010302235 и нашу компанию?
- Плавное управление опусканием – встроенный балансировочный клапан с регулируемым дросселем исключает рывки и раскачивание груза при опускании стрелы.
- Надёжная фиксация – гидрозамок надёжно удерживает стрелу в любом положении даже при обрыве гидролинии.
- Гибкая настройка – регулировка скорости опускания позволяет адаптировать работу крана под конкретные задачи – от лёгких до максимальных нагрузок.
- Долговечность – корпус с никелевым покрытием и усиленные уплотнения из FKM обеспечивают ресурс более 8 000 циклов.
- Доставка по всей России – работаем с ведущими транспортными компаниями (ПЭК, Деловые линии, СДЭК, Энергия и др.).
- Гарантия качества – каждый гидрозамок проходит гидроиспытания на стенде.
Совет от сервисного инженера: «Балансировочный клапан – это то, что делает работу на кране комфортной и безопасной. Если стрела опускается рывками или не держит груз – пора менять узел. Модель 1010302235 – лучший вариант для ZOOMLION: регулировка скорости позволяет настроить клапан под любой вес. Пришлите фото старого клапана – я скажу, подойдёт ли этот артикул к вашему крану».
