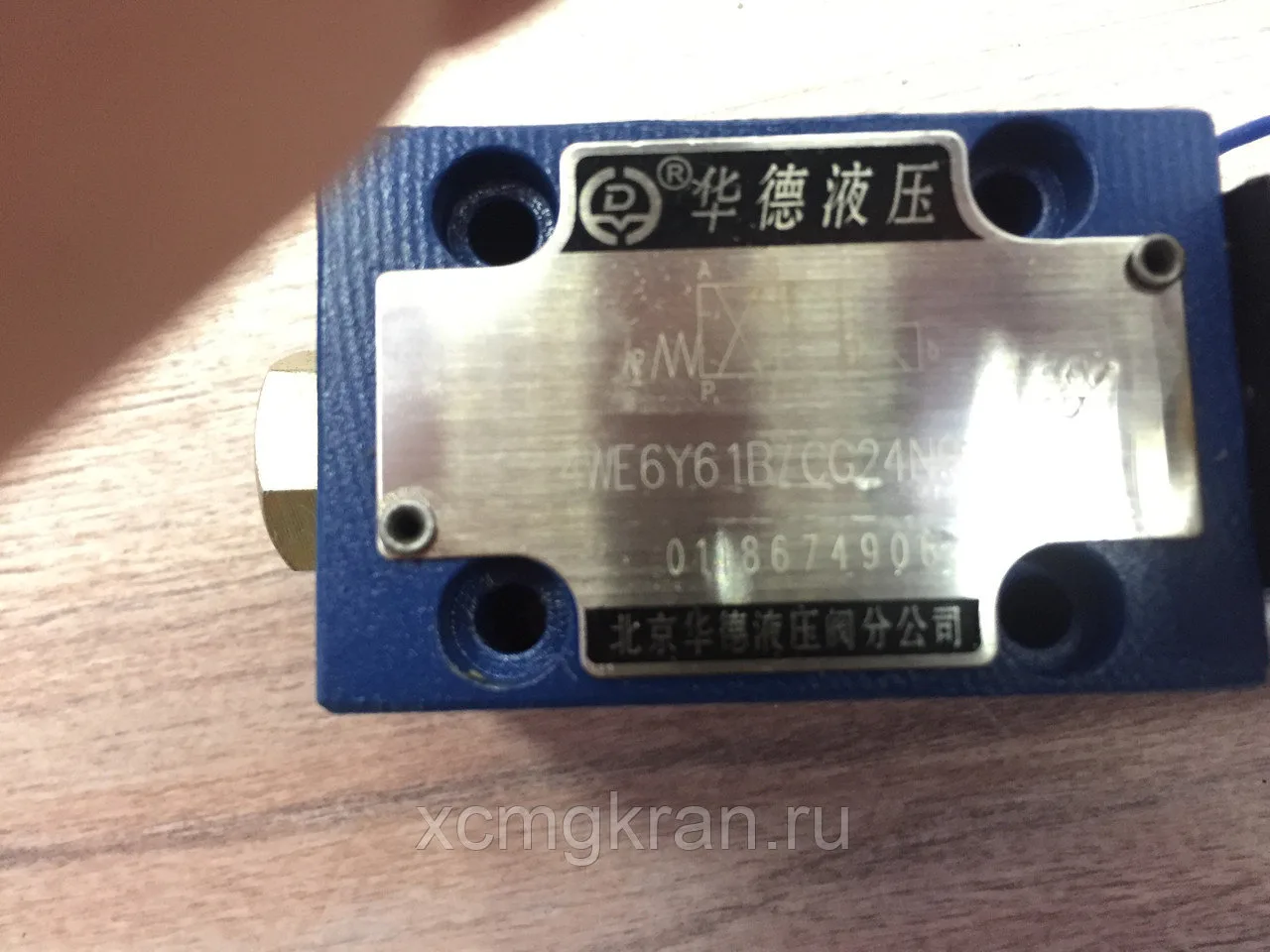

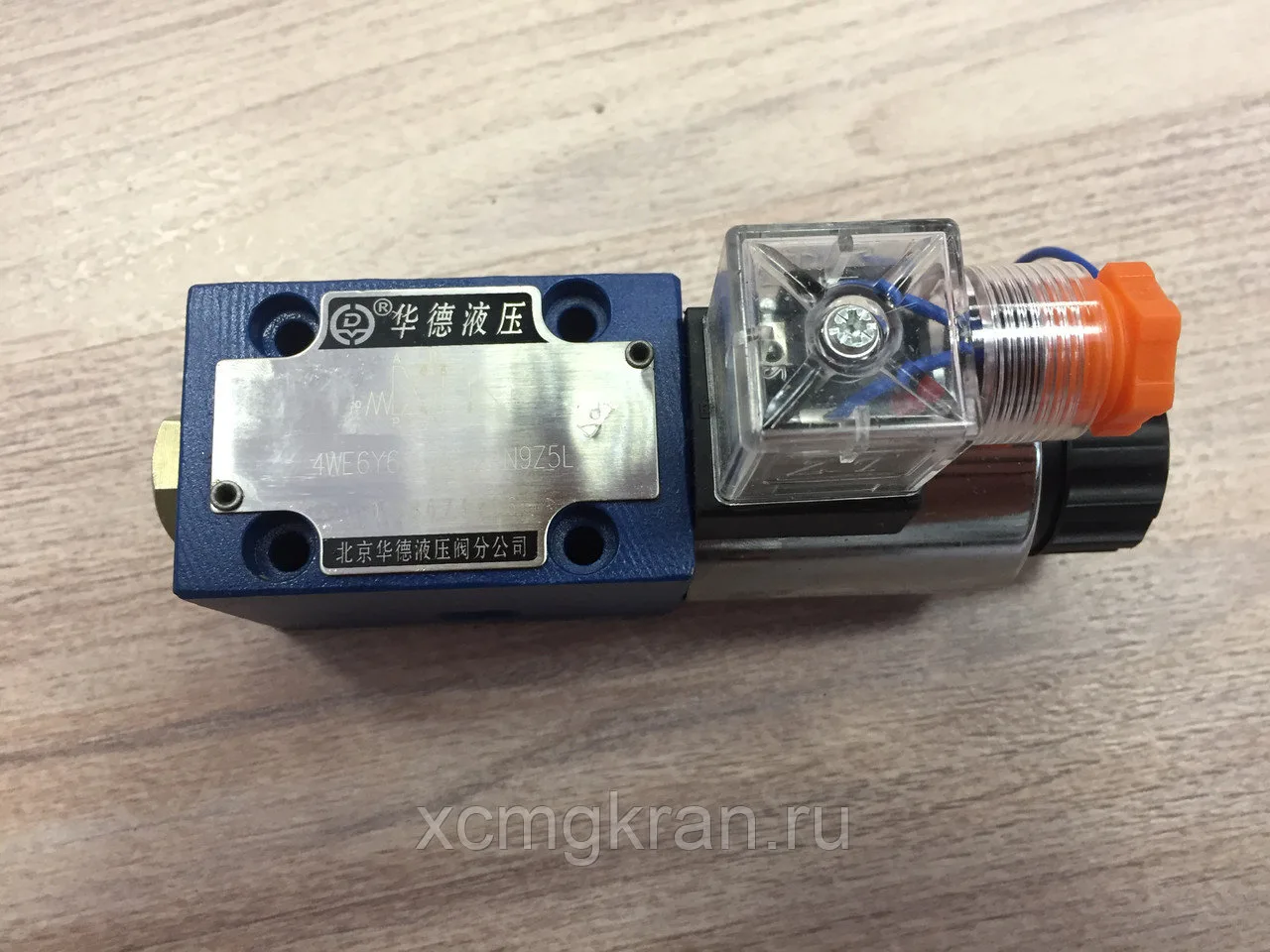

Электромагнитный клапан ZOOMLION 4WE6Y61B/CG24N – надёжное управление гидравликой автокрана
Электромагнитный клапан 4WE6Y61B/CG24N – это золотниковый гидрораспределитель прямого действия с электромагнитным управлением, предназначенный для управления потоком рабочей жидкости в гидросистемах автокранов ZOOMLION. Данный агрегат относится к серии 4WE6 с условным проходом Ду=6 мм и выполнен по стандарту монтажной поверхности ISO 4401-03 (CETOP 3 / DIN 24340) . Клапан управляется постоянным током 24В и оснащён ручным аварийным дублёром (опция N9) для переключения без подачи питания . Схема золотника типа Y (Y61) обеспечивает в нейтральном положении соединение каналов A и B с каналом T, при этом канал P перекрыт – это обеспечивает свободное перемещение исполнительных механизмов при отсутствии давления .

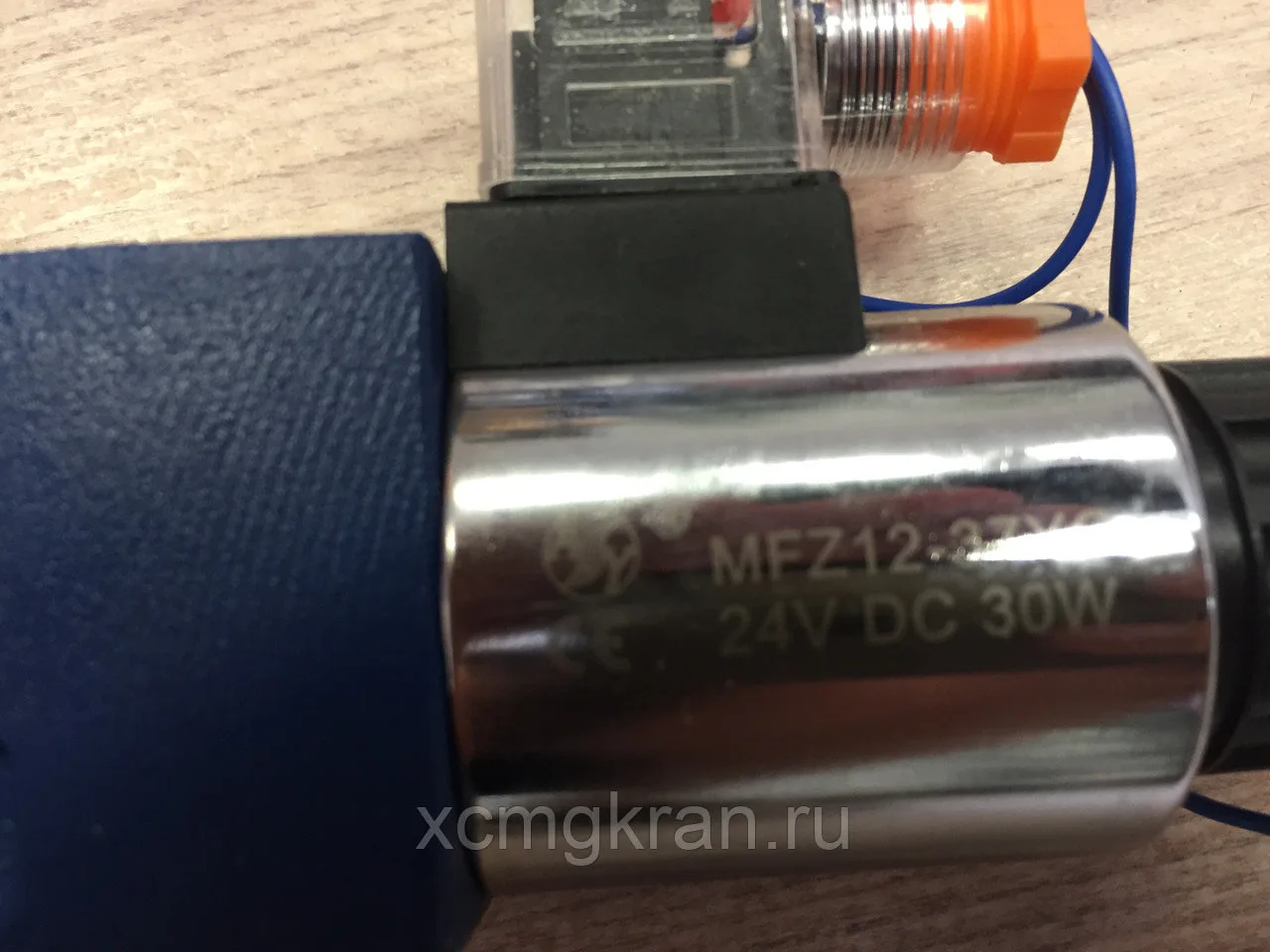

Технические характеристики гидрораспределителя 4WE6Y61B: номинальное рабочее давление – до 350 бар (35 МПа) для каналов A, B, P . Максимальный объёмный расход составляет 80 л/мин . Питание катушки – 24В DC с допустимым диапазоном 18–28В . Тип клапана – 3-позиционный 4-линейный (4/3) . Стандарт монтажа – CETOP 3 (ISO 4401-03) . Уплотнения выполнены из NBR, температурный диапазон эксплуатации – от −30°С до +80°С . Рабочая жидкость – минеральное гидравлическое масло класса HL или HLP по DIN 51524 . Вес клапана с одной катушкой составляет ориентировочно 1,5 кг .
Конструктивно клапан представляет собой золотниковый распределитель прямого действия с мокрым электромагнитом – якорь катушки перемещается непосредственно в рабочей жидкости, что снижает износ и улучшает отвод тепла . Для оптимальной работы гидрораспределителя необходимо обязательное заполнение полостей маслом – «мокрый» сердечник при отсутствии масла работать не будет . При обесточенной катушке золотник возвращается в исходное положение под действием возвратной пружины .
Применяемость клапана 4WE6Y61B/CG24N
Данный электромагнитный клапан применяется в гидравлических системах автокранов ZOOMLION различных моделей, а также может устанавливаться на другую спецтехнику с аналогичными параметрами гидросистемы. Благодаря стандартному присоединительному размеру CETOP 3, клапан совместим с гидроблоками большинства производителей китайской дорожно-строительной техники .
Модели техники, на которые устанавливается 4WE6Y61B/CG24N
| Тип техники | Модели / марки |
|---|---|
| Автокраны | ZOOMLION (QY25V, QY50V, QY80V, ZTC250, ZTC500 и другие модели автокранов) [УТОЧНИТЬ] |
| Другая спецтехника | Гидросистемы экскаваторов, погрузчиков, бульдозеров и другой техники, укомплектованной гидрораспределителями серии 4WE6 с питанием 24В и монтажной поверхностью CETOP 3 |
* Для точной информации по применяемости к конкретной модели обращайтесь к нашим менеджерам.
Читать далее
Клапан 4WE6Y61B/CG24N является частью обширного семейства гидрораспределителей серии 4WE6, которые выпускаются в различных исполнениях по схеме золотника, типу питания и комплектации. Ниже приведена сравнительная таблица близких модификаций, чтобы вы могли подобрать оптимальный вариант под конкретную задачу.
Сравнение модификаций гидрораспределителей серии 4WE6
Гидрораспределители серии 4WE6 отличаются схемой распределения потоков (тип золотника), напряжением и типом катушки, а также наличием дополнительных опций. Ниже представлены основные варианты, встречающиеся в гидросистемах спецтехники.
| Модификация | Схема золотника | Питание катушки | Опции | Рекомендуемое применение |
|---|---|---|---|---|
| 4WE6Y61B/CG24N | Y (Y61) | 24В DC | N (ручной дублёр) | Автокраны ZOOMLION, управление гидроцилиндрами с разгрузкой линий в нейтрали |
| 4WE6D61B/CG24N9K4 | D (D61) | 24В DC | N9, K4 | Аналогичные задачи с иной схемой распределения потоков |
| 4WE6J61B/CG24N9K4 | J (J61) | 24В DC | N9, K4 | Иные гидросистемы с соответствующими требованиями к распределению |
| 4WE6Y61B/CG24N9Z5L | Y (Y61) | 24В DC | N9, Z5L (разъём со светодиодом) | Аналог с расширенной комплектацией |
* 4WE6Y61B/CG24N – оптимальный выбор для автокранов ZOOMLION с питанием 24В и потребностью в разгрузке исполнительных линий в нейтральном положении.
Клапан 4WE6Y61B/CG24N поставляется в собранном виде с катушкой и ручным аварийным дублёром. В нашем каталоге также представлены сопутствующие компоненты: катушки для гидрораспределителей, разъёмы DIN 43650/A, монтажные плиты, уплотнительные комплекты и другие запчасти для гидросистем спецтехники. Мы обеспечиваем быструю доставку по всей России.
Почему выбирают клапан 4WE6Y61B/CG24N и нашу компанию?
- Проверенная совместимость – гидрораспределитель соответствует стандарту ISO 4401-03 (CETOP 3), что гарантирует установку на штатные места в гидросистемах автокранов ZOOMLION .
- Высокое рабочее давление – до 350 бар, что с запасом покрывает требования гидросистем тяжёлой спецтехники .
- Плавность работы гидроцилиндров – схема золотника Y обеспечивает соединение линий A и B со сливом в нейтрали, позволяя исполнительным механизмам свободно перемещаться .
- Ремонтопригодность – съёмная катушка и ручной дублёр обеспечивают возможность быстрой замены и аварийного управления без демонтажа клапана .
- Доставка по всей России – работаем с ведущими транспортными компаниями (ПЭК, Деловые линии, СДЭК, Энергия и др.).
- Гарантия качества – все гидрораспределители проходят проверку перед отправкой, предоставляем сертификаты соответствия.
Цитата от главного инженера: «Этот клапан – проверенный элемент гидросистемы автокрана. Схема Y с разгрузкой линий в нейтрали делает работу гидроцилиндров более плавной и предсказуемой. Мы поможем подобрать правильное исполнение и обеспечим запчасти для обслуживания».
