Электромагнитный клапан ZOOMLION 23QDF6B/31.5E24 – герметичное управление гидравликой автокрана

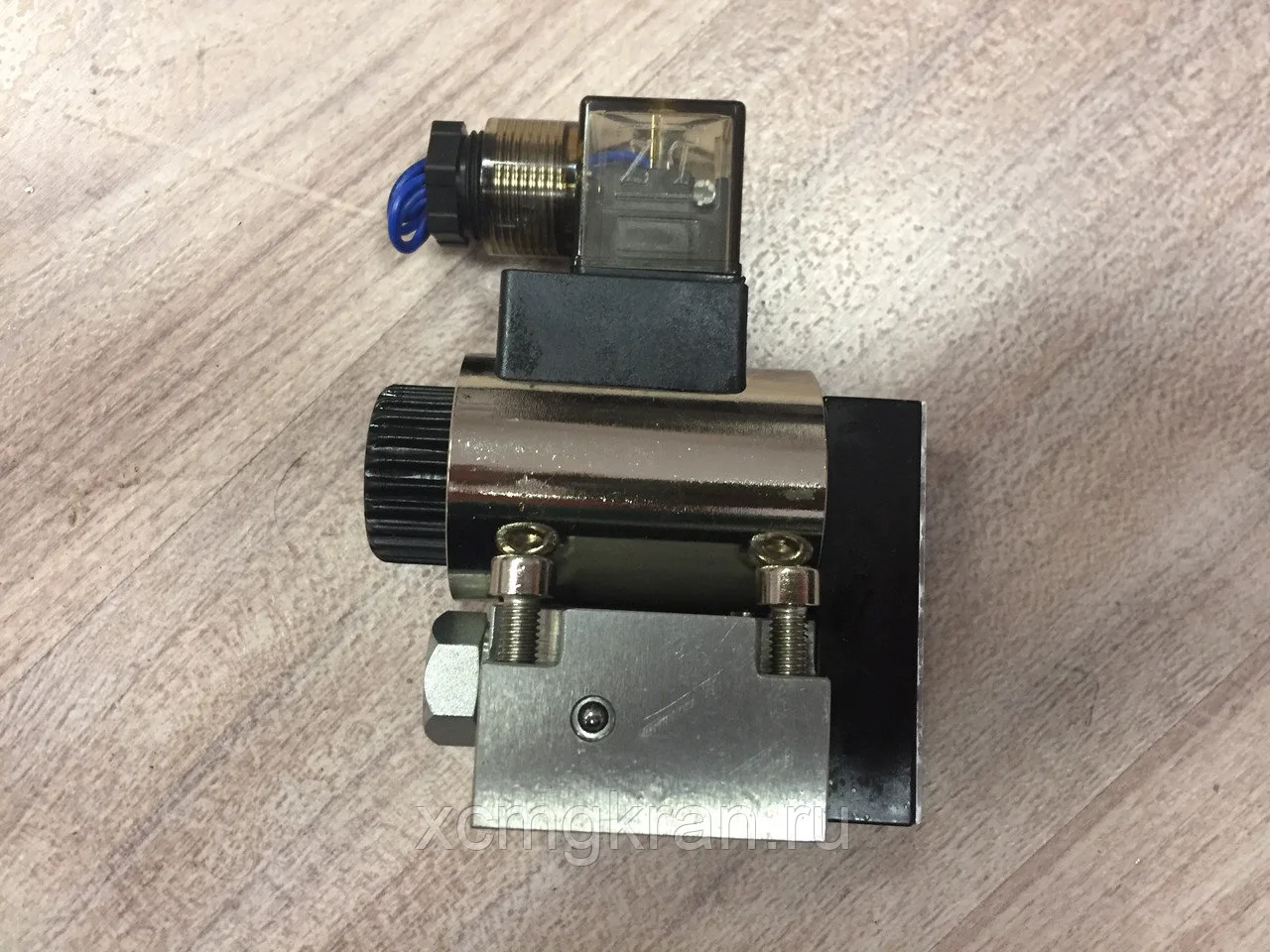

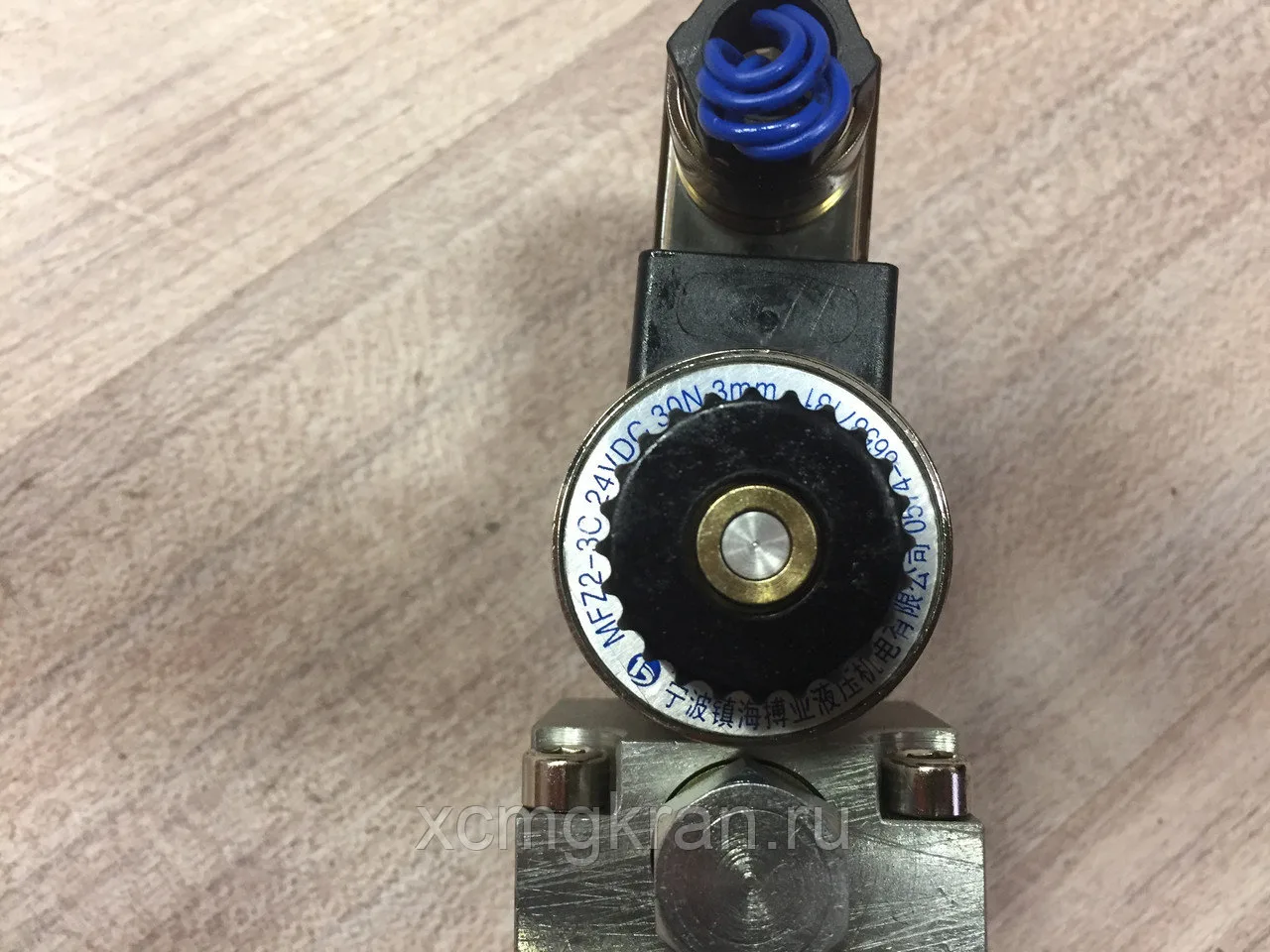

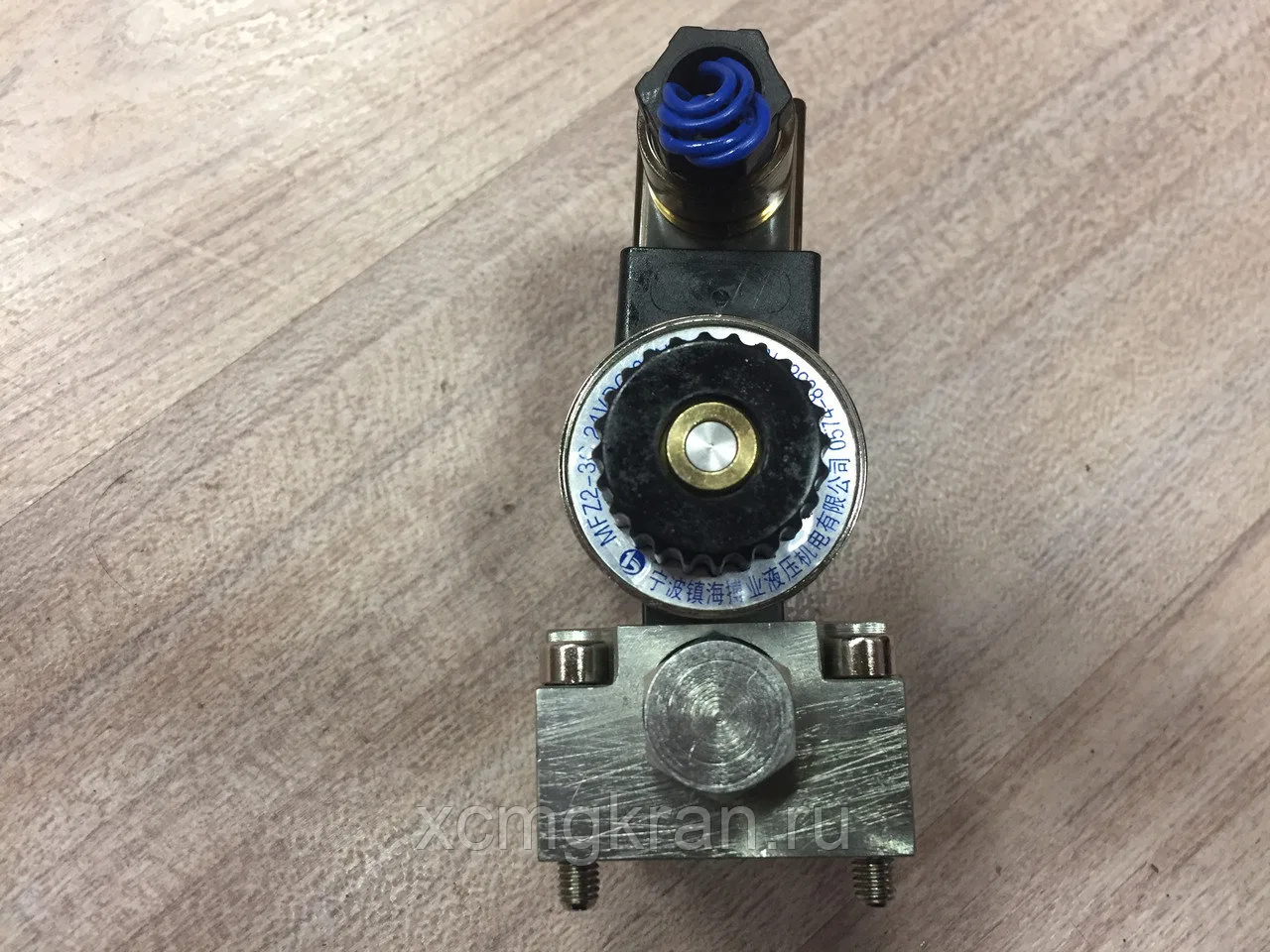

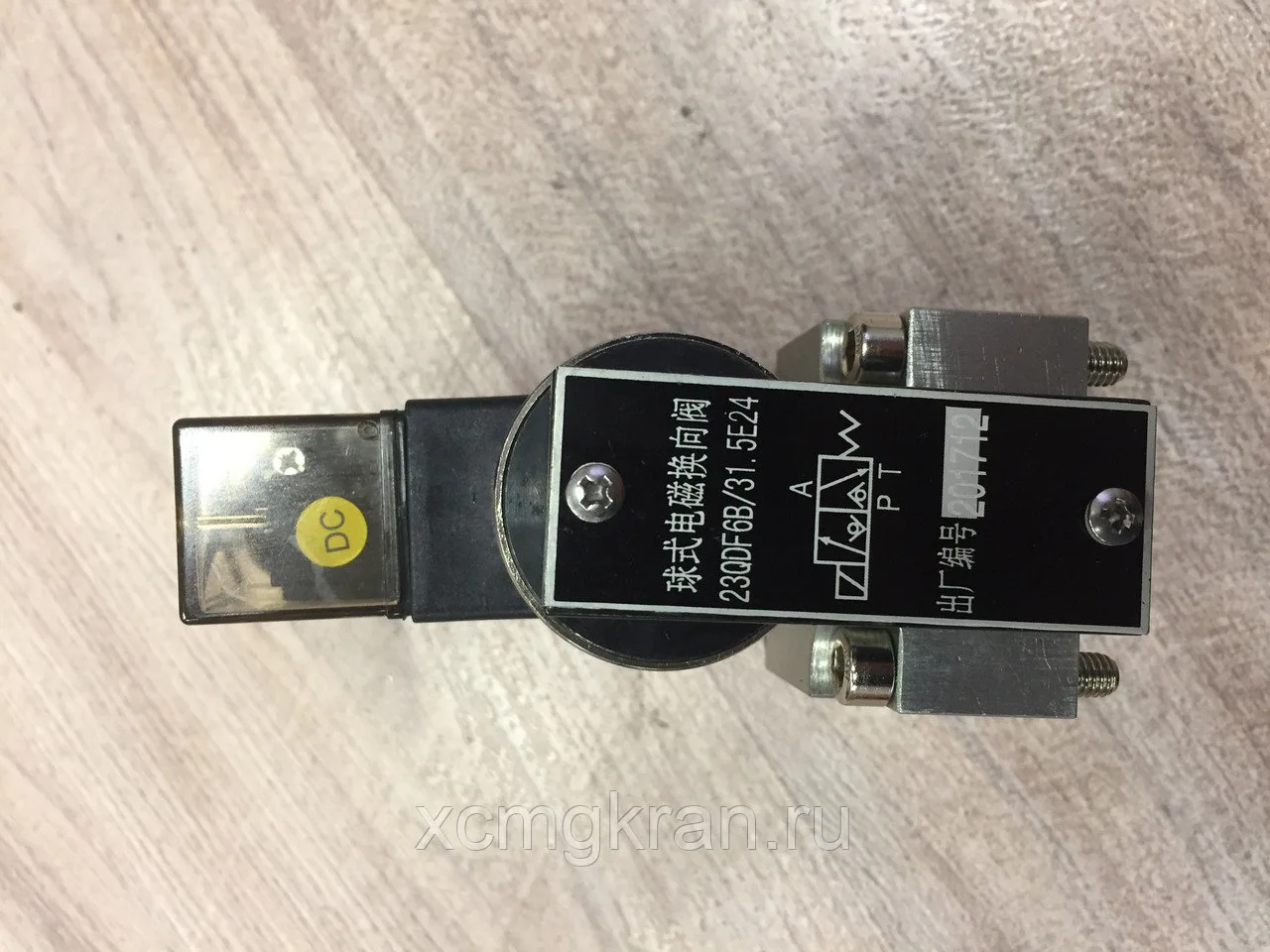

Электромагнитный клапан 23QDF6B/31.5E24 – это двухпозиционный трёхлинейный гидрораспределитель прямого действия с шариковым запорным элементом, предназначенный для управления потоком рабочей жидкости в гидросистемах автокранов ZOOMLION. Данный агрегат относится к серии 23QDF6 с условным проходом Ду=6 мм и выполнен по стандарту монтажной поверхности DIN 24340 . Клапан управляется постоянным током 24В и оснащён ручным аварийным дублёром (маркировка N9 в аналогах, здесь конструктивно предусмотрен) для переключения без подачи питания . Основное назначение – открытие, закрытие и переключение направления потока рабочей жидкости в гидроцилиндрах и гидромоторах автокрана. Ключевая особенность – шариковый запорный элемент обеспечивает практически нулевое протечки в закрытом положении, что критически важно для удержания груза .
Технические характеристики клапана 23QDF6B/31.5E24: номинальное рабочее давление – 31,5 МПа (315 бар) . Максимальный объёмный расход составляет 25 л/мин . Питание катушки – 24В DC . Схема работы – нормально закрытая (B): при отсутствии питания поток перекрыт . Тип клапана – 2-позиционный 3-линейный (2/3) . Уплотнения выполнены из NBR, температурный диапазон эксплуатации – от −30°С до +80°С . Рабочая жидкость – минеральное гидравлическое масло класса HL или HLP по DIN 51524 . Вес клапана составляет ориентировочно 1,2–1,5 кг .
Конструктивно клапан представляет собой шариковый электромагнитный распределитель с рычажной передачей усилия от электромагнита к запорному элементу . Такое решение увеличивает развиваемое усилие и обеспечивает надёжное переключение даже при высоком давлении в гидросистеме. Клапан имеет разгрузочную конструкцию, автоматически балансирующую осевое усилие на запорном элементе, что сохраняет постоянное усилие прижатия и герметичность .
Применяемость клапана 23QDF6B/31.5E24
Данный электромагнитный клапан применяется в гидравлических системах автокранов ZOOMLION различных моделей, а также может устанавливаться на другую спецтехнику с аналогичными параметрами гидросистемы. Благодаря стандартному присоединительному размеру DIN 24340, клапан совместим с гидроблоками большинства производителей китайской дорожно-строительной техники.
Модели техники, на которые устанавливается 23QDF6B/31.5E24
| Тип техники | Модели / марки |
|---|---|
| Автокраны | ZOOMLION (QY25, QY30, QY50, QY70, QY80, RT55, RT550, ZTC250, ZTC300 и другие модели автокранов) |
| Другая спецтехника | Гидросистемы автокранов других марок, а также промышленное гидрооборудование (прессы, станки, подъёмные механизмы), укомплектованное клапанами серии 23QDF6 с питанием 24В DC |
* Для точной информации по применяемости к конкретной модели обращайтесь к нашим менеджерам.
Читать далее
Клапан 23QDF6B/31.5E24 является частью обширного семейства шариковых электромагнитных распределителей серии 23QDF6, которые выпускаются в различных исполнениях по схеме работы (нормально закрытый/нормально открытый), напряжению питания и комплектации. Ниже приведена сравнительная таблица близких модификаций, чтобы вы могли подобрать оптимальный вариант под конкретную задачу.
Сравнение модификаций клапанов серии 23QDF6
Шариковые электромагнитные распределители серии 23QDF6 отличаются схемой работы (нормально закрытый или нормально открытый), напряжением питания катушки и номинальным давлением. Ниже представлены основные варианты, встречающиеся в гидросистемах спецтехники.
| Модификация | Схема работы | Питание катушки | Номинальное давление | Рекомендуемое применение |
|---|---|---|---|---|
| 23QDF6B/31.5E24 | Нормально закрытый (B) | 24В DC | 31,5 МПа | Автокраны ZOOMLION, управление гидроцилиндрами с требованием герметичного перекрытия |
| 23QDF6K/31.5E24 | Нормально открытый (K) | 24В DC | 31,5 МПа | Аналогичные задачи с обратной логикой работы (поток открыт без питания) |
| 23QDF6B/31.5E220 | Нормально закрытый (B) | 220В AC | 31,5 МПа | Стационарное промышленное оборудование с питанием от сети |
| 23QDF6B/700A24V | Нормально закрытый (B) | 24В DC | 70 МПа | Сверхвысокое давление, специальные гидросистемы |
* 23QDF6B/31.5E24 – оптимальный выбор для автокранов ZOOMLION с питанием 24В и потребностью в герметичном перекрытии потока.
Клапан 23QDF6B/31.5E24 поставляется в собранном виде с катушкой и ручным аварийным дублёром. В нашем каталоге также представлены сопутствующие компоненты: катушки для гидрораспределителей, разъёмы DIN 43650, монтажные плиты, уплотнительные комплекты и другие запчасти для гидросистем спецтехники. Мы обеспечиваем быструю доставку по всей России.
Почему выбирают клапан 23QDF6B/31.5E24 и нашу компанию?
- Проверенная совместимость – гидрораспределитель соответствует стандарту DIN 24340, что гарантирует установку на штатные места в гидросистемах автокранов ZOOMLION.
- Герметичность запорного элемента – шариковая конструкция обеспечивает отсутствие утечек в закрытом положении, что критически важно для удержания груза.
- Ручной аварийный дублёр – позволяет переключить клапан без подачи питания для диагностики или аварийного управления.
- Ремонтопригодность – съёмная катушка и стандартные уплотнения обеспечивают возможность быстрой замены и обслуживания.
- Доставка по всей России – работаем с ведущими транспортными компаниями (ПЭК, Деловые линии, СДЭК, Энергия и др.).
- Гарантия качества – все гидрораспределители проходят проверку перед отправкой, предоставляем сертификаты соответствия.
Цитата от главного инженера: «Этот клапан – надёжный страж гидравлики автокрана. Шариковый запорный элемент исключает протечки, а ручной дублёр выручает при диагностике. Мы поможем подобрать правильное исполнение и обеспечим запчасти для обслуживания».
