Электромагнитный клапан ZOOMLION 4WE6Y61B/CG24N9Z5L – точное управление гидравликой автокрана

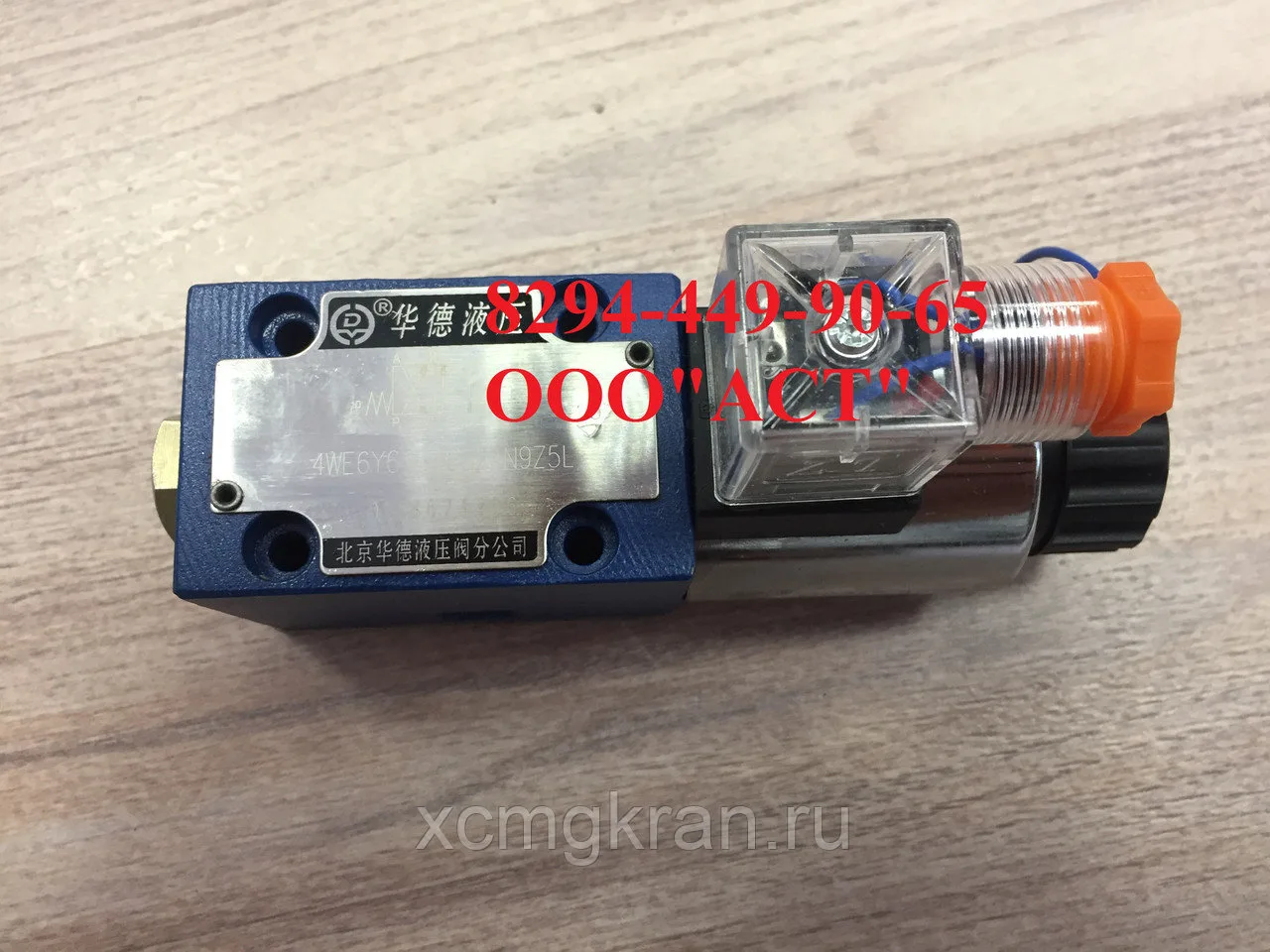

Электромагнитный клапан 4WE6Y61B/CG24N9Z5L – это гидрораспределитель с электромагнитным управлением, предназначенный для управления потоком рабочей жидкости в гидросистемах автокранов ZOOMLION, а также другой китайской спецтехники. Данный агрегат относится к серии 4WE6 с условным проходом Ду=6 мм и выполнен по стандарту монтажной поверхности ISO 4401-03 (CETOP 3), что обеспечивает совместимость с большинством гидросистем спецтехники . Клапан управляется постоянным током 24В и оснащён электрическим разъёмом со светодиодом (маркировка Z5L), что упрощает диагностику и контроль работы гидросистемы. Основное назначение – пуск, останов и изменение направления потока рабочей жидкости в гидроцилиндрах и гидромоторах автокрана.

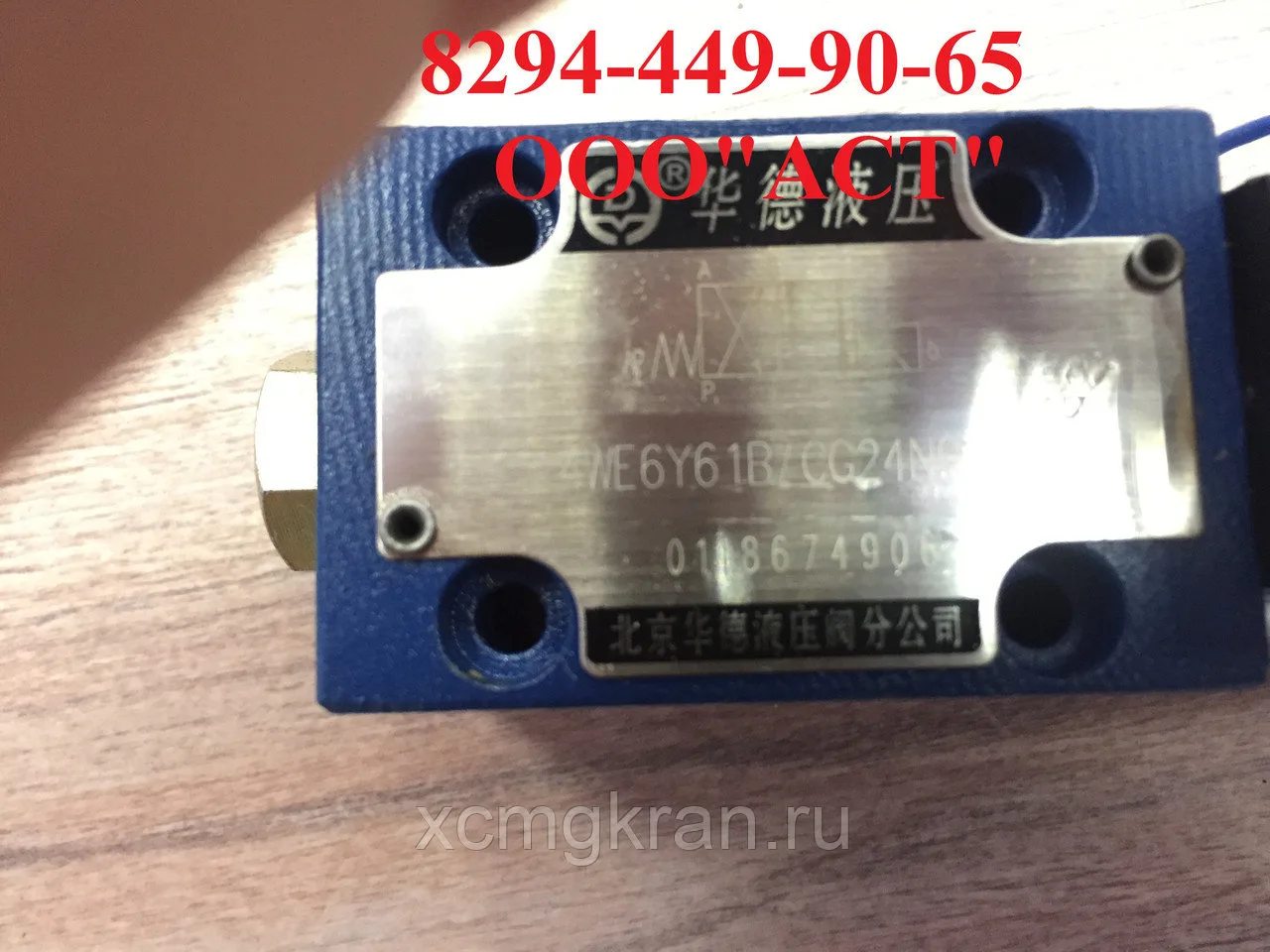

Технические характеристики гидрораспределителя 4WE6Y61B: номинальное рабочее давление – до 350 бар (35 МПа) . Максимальный объёмный расход составляет 80 л/мин . Питание катушки – 24В DC с допустимым диапазоном 18–28В . Тип катушки – съёмная (маркировка C), что позволяет заменять её без слива рабочей жидкости. Схема золотника – тип Y (маркировка Y61), что определяет конкретное распределение потоков в нейтральном положении и при срабатывании. Опция N9 обозначает наличие аварийного ручного дублёра (кнопки механического переключения) . Уплотнения выполнены из NBR, температурный диапазон эксплуатации – от −30°С до +80°С . Вес клапана составляет ориентировочно 2 кг .
Конструктивно клапан представляет собой золотниковый распределитель прямого действия с мокрым электромагнитом – якорь катушки перемещается непосредственно в рабочей жидкости, что снижает износ и улучшает отвод тепла . При обесточенной катушке золотник возвращается в исходное положение под действием возвратных пружин.
Применяемость клапана 4WE6Y61B/CG24N9Z5L
Данный электромагнитный клапан применяется в гидравлических системах автокранов ZOOMLION различных моделей, а также может устанавливаться на другую спецтехнику с аналогичными параметрами гидросистемы. Благодаря стандартному присоединительному размеру CETOP 3, клапан совместим с гидроблоками большинства производителей китайской дорожно-строительной техники.
Модели техники, на которые устанавливается 4WE6Y61B/CG24N9Z5L
| Тип техники | Модели / марки |
|---|---|
| Автокраны | ZOOMLION (QY25V, QY50V, QY80V и другие модели автокранов), а также автокраны других марок с гидросистемами, рассчитанными на давление до 350 бар и стандарт CETOP 3 |
| Другая спецтехника | Гидросистемы экскаваторов, погрузчиков, бульдозеров и другой техники, укомплектованной гидрораспределителями серии 4WE6 с соответствующими параметрами питания и монтажной поверхностью |
* Для точной информации по применяемости к конкретной модели обращайтесь к нашим менеджерам.
Читать далее
Клапан 4WE6Y61B/CG24N9Z5L является частью обширного семейства гидрораспределителей серии 4WE6, которые выпускаются в различных исполнениях по схеме золотника, типу питания и комплектации. Ниже приведена сравнительная таблица близких модификаций, чтобы вы могли подобрать оптимальный вариант под конкретную задачу.
Сравнение модификаций гидрораспределителей серии 4WE6
Гидрораспределители серии 4WE6 отличаются схемой распределения потоков (тип золотника), напряжением и типом катушки, а также наличием дополнительных опций. Ниже представлены основные варианты, встречающиеся в гидросистемах спецтехники.
| Модификация | Схема золотника | Питание катушки | Опции | Рекомендуемое применение |
|---|---|---|---|---|
| 4WE6Y61B/CG24N9Z5L | Y (тип Y61) | 24В DC | N9 (ручной дублёр), Z5L (разъём со светодиодом) | Автокраны ZOOMLION, управление гидроцилиндрами и гидромоторами |
| 4WE6D61B/CG24N9Z5L | D (тип D61) | 24В DC | N9, Z5L | Аналогичные задачи с иной схемой распределения потоков [УТОЧНИТЬ] |
| 4WE6J61B/CG24N9Z5L | J (тип J61) | 24В DC | N9, Z5L | Иные гидросистемы с соответствующими требованиями к распределению |
| 4WE6Y6X/EG24N9K4 | Y (тип Y6X) | 24В DC | N9, K4 (без разъёма) | Аналог для автокранов ZOOMLION (артикул 1010300566) |
* 4WE6Y61B/CG24N9Z5L – оптимальный выбор для автокранов ZOOMLION с питанием 24В и потребностью в ручном дублёре и светодиодной индикации.
Клапан 4WE6Y61B/CG24N9Z5L поставляется в собранном виде с катушкой, ручным дублёром и электрическим разъёмом со светодиодом. В нашем каталоге также представлены сопутствующие компоненты: катушки для гидрораспределителей, разъёмы DIN 43650/A, монтажные плиты, уплотнительные комплекты и другие запчасти для гидросистем спецтехники. Мы обеспечиваем быструю доставку по всей России.
Почему выбирают клапан 4WE6Y61B/CG24N9Z5L и нашу компанию?
- Проверенная совместимость – гидрораспределитель соответствует стандарту ISO 4401-03 (CETOP 3), что гарантирует установку на штатные места в гидросистемах автокранов ZOOMLION и другой техники.
- Высокое рабочее давление – до 350 бар, что с запасом покрывает требования гидросистем тяжёлой спецтехники.

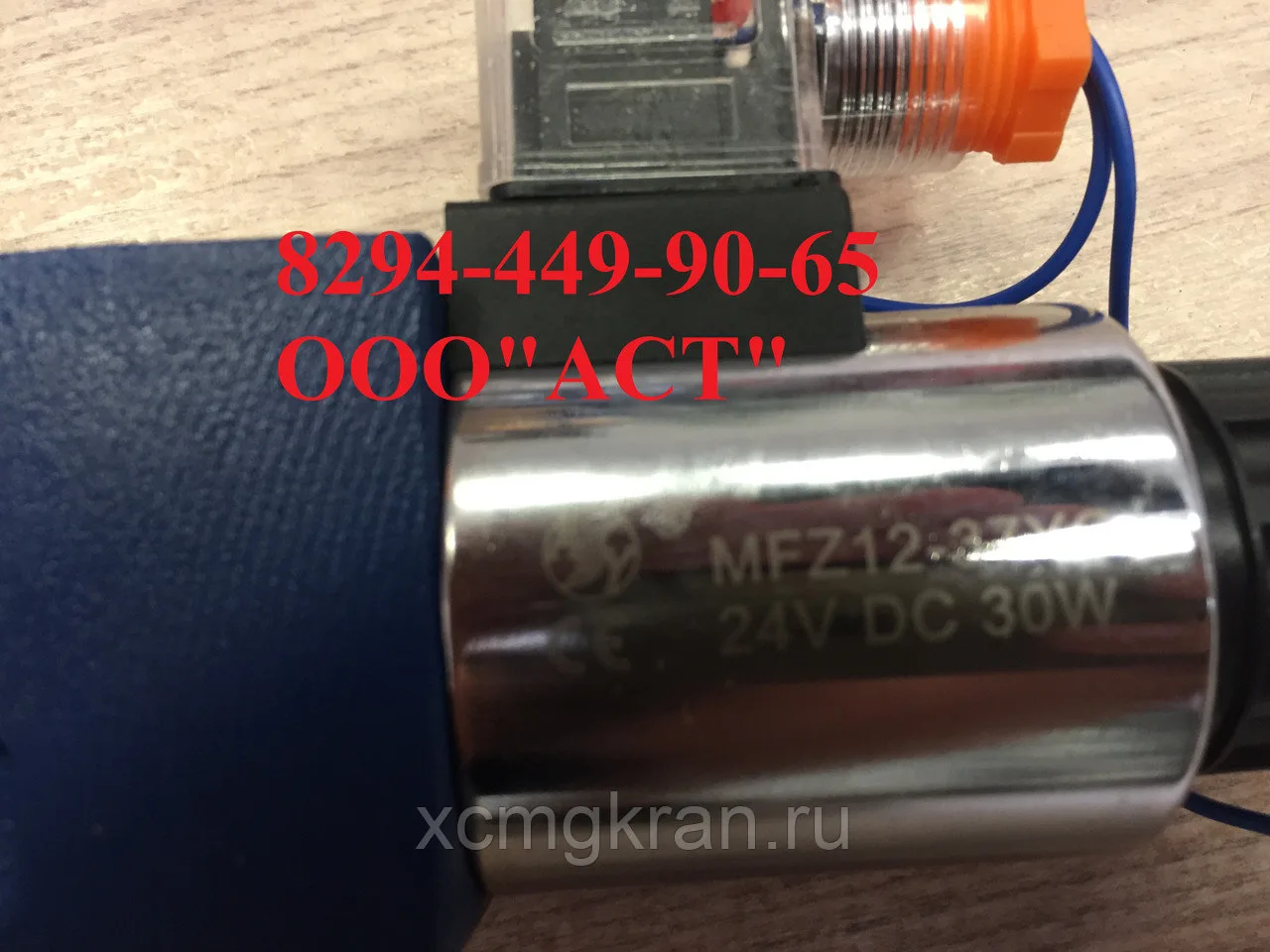

- Удобство диагностики – разъём со светодиодом (Z5L) позволяет визуально контролировать подачу питания на катушку, упрощая поиск неисправностей.
- Ремонтопригодность – съёмная катушка и ручной дублёр (N9) обеспечивают возможность быстрой замены и аварийного управления без демонтажа клапана.
- Доставка по всей России – работаем с ведущими транспортными компаниями (ПЭК, Деловые линии, СДЭК, Энергия и др.).
- Гарантия качества – все гидрораспределители проходят проверку перед отправкой, предоставляем сертификаты соответствия.
Цитата от главного инженера: «Этот клапан – рабочая лошадка гидросистемы автокрана. Схема Y с ручным дублёром и светодиодной индикацией делает его удобным и предсказуемым в эксплуатации. Мы поможем подобрать правильное исполнение и обеспечим запчасти для обслуживания».
