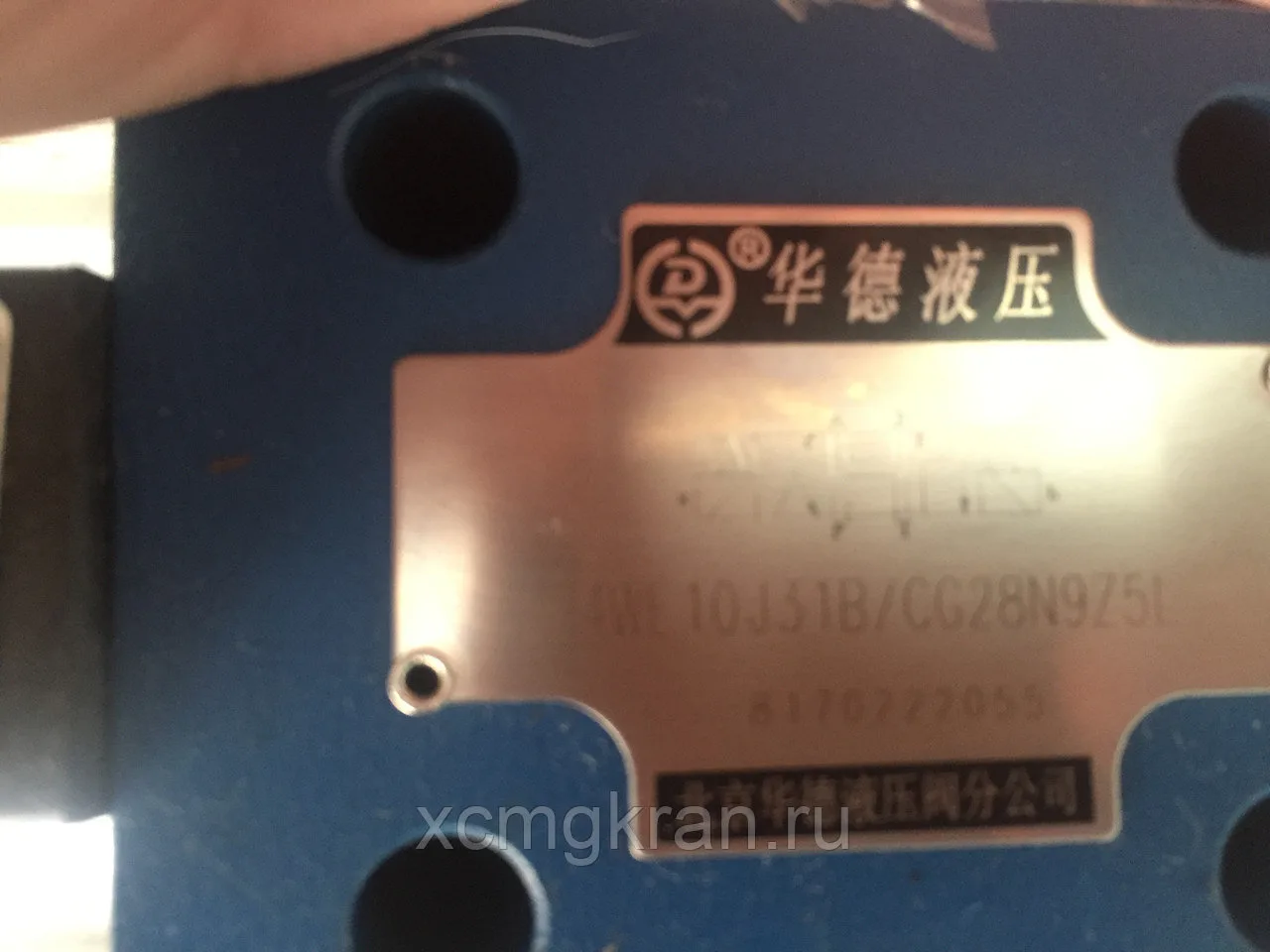

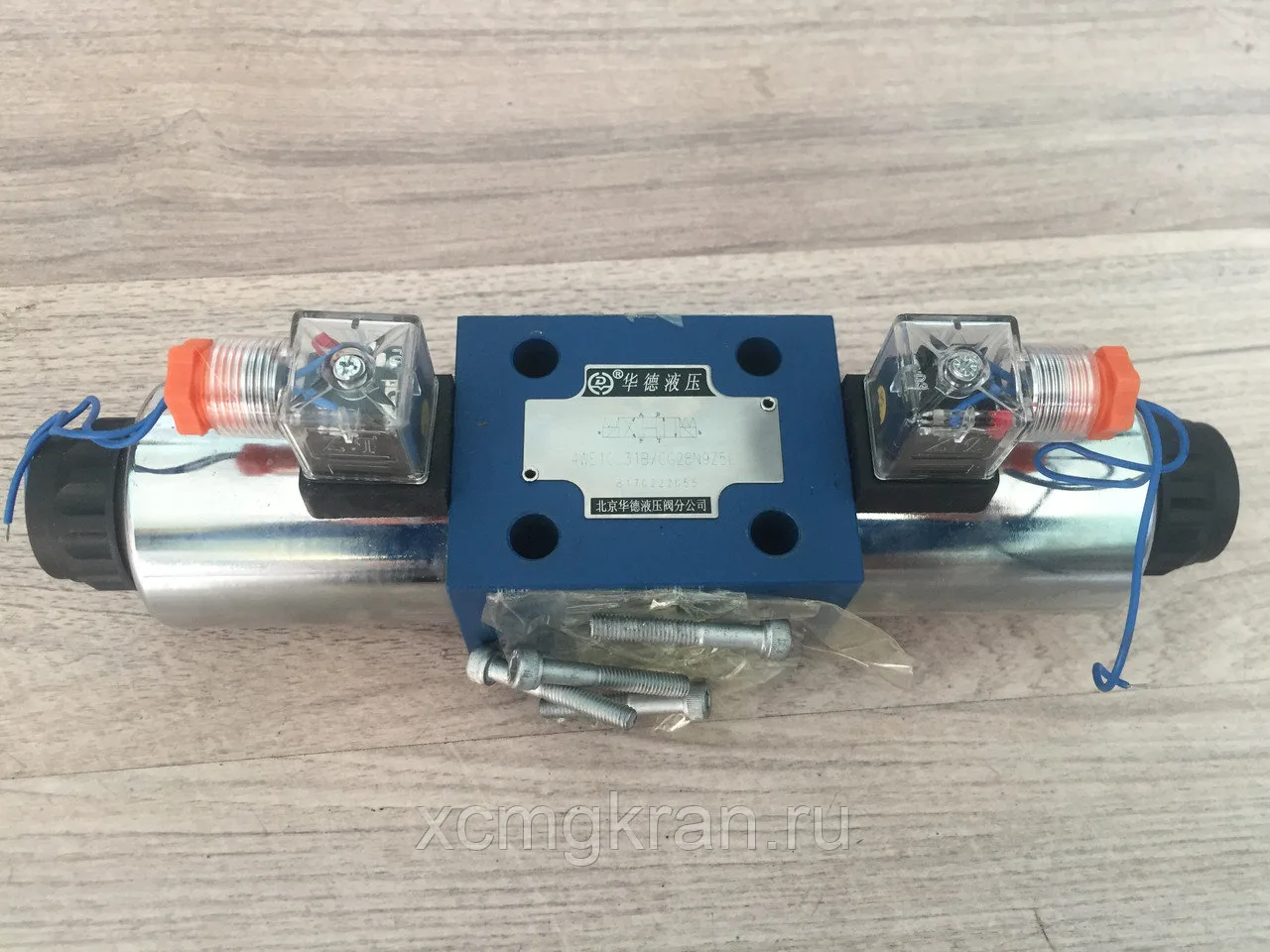

Электромагнитный клапан ZOOMLION 4WE10J31B/CG28N9Z5I – стабильное управление гидравликой автокрана
Электромагнитный клапан 4WE10J31B/CG28N9Z5I – это трехпозиционный четырехлинейный золотниковый гидрораспределитель прямого действия, предназначенный для управления потоком рабочей жидкости в гидросистемах автокранов ZOOMLION. Данный агрегат относится к серии 4WE10 с условным проходом Ду=10 мм и выполнен по стандарту монтажной поверхности ISO 4401-05 (CETOP 5) . Клапан управляется постоянным током 28В и оснащён ручным аварийным дублёром для переключения без подачи питания . Основное назначение – изменение направления потока рабочей жидкости в гидроцилиндрах и гидромоторах автокрана. Схема золотника типа J (J31) обеспечивает в нейтральном положении разгрузку исполнительных линий: каналы A, B и T соединяются между собой, а канал P перекрыт .
Технические характеристики гидрораспределителя 4WE10J31B: номинальное рабочее давление – до 315 бар . Максимальный объёмный расход составляет 160 л/мин . Питание катушки – 28В DC (диапазон 18–28В) . Тип клапана – 3-позиционный 4-линейный (4/3) . Стандарт монтажа – CETOP 5 (ISO 4401-05) . Уплотнения выполнены из NBR, температурный диапазон эксплуатации – от −25°С до +70°С . Рабочая жидкость – минеральное гидравлическое масло класса HL или HLP. Вес клапана составляет ориентировочно 4,0–6,0 кг в зависимости от количества катушек .
Конструктивно клапан представляет собой золотниковый распределитель прямого действия с мокрым электромагнитом – якорь катушки перемещается непосредственно в рабочей жидкости, что снижает износ и улучшает отвод тепла . При обесточенной катушке золотник возвращается в исходное положение под действием возвратных пружин. Для надежного срабатывания гидрораспределителя необходимо обязательное заполнение его полостей маслом – «мокрый» сердечник при отсутствии масла работать не будет .
Применяемость клапана 4WE10J31B/CG28N9Z5I
Данный электромагнитный клапан применяется в гидравлических системах автокранов ZOOMLION различных моделей, а также может устанавливаться на другую спецтехнику с аналогичными параметрами гидросистемы. Благодаря стандартному присоединительному размеру CETOP 5, клапан совместим с гидроблоками большинства производителей китайской дорожно-строительной техники.
Модели техники, на которые устанавливается 4WE10J31B/CG28N9Z5I
| Тип техники | Модели / марки |
|---|---|
| Автокраны | ZOOMLION (QY25V, QY50V, QY80V, ZTC250, ZTC500 и другие модели автокранов) |
| Другая спецтехника | Гидросистемы экскаваторов, погрузчиков, бульдозеров и другой техники, укомплектованной гидрораспределителями серии 4WE10 с питанием 28В и монтажной поверхностью CETOP 5 |
* Для точной информации по применяемости к конкретной модели обращайтесь к нашим менеджерам.
Читать далее
Клапан 4WE10J31B/CG28N9Z5I является частью обширного семейства гидрораспределителей серии 4WE10, которые выпускаются в различных исполнениях по схеме золотника, типу питания и комплектации. Ниже приведена сравнительная таблица близких модификаций, чтобы вы могли подобрать оптимальный вариант под конкретную задачу.
Сравнение модификаций гидрораспределителей серии 4WE10
Гидрораспределители серии 4WE10 отличаются схемой распределения потоков (тип золотника), напряжением и типом катушки, а также наличием дополнительных опций. Ниже представлены основные варианты, встречающиеся в гидросистемах спецтехники.
| Модификация | Схема золотника | Питание катушки | Расход | Рекомендуемое применение |
|---|---|---|---|---|
| 4WE10J31B/CG28N9Z5I | J (J31) | 28В DC | 160 л/мин | Автокраны ZOOMLION, управление гидроцилиндрами с разгрузкой линий в нейтрали |
| 4WE10G31B/CG24N9Z5L | G (G31) | 24В DC | 160 л/мин | Аналогичные задачи с иной схемой распределения потоков |
| 4WE10H31B/CG24N9Z5L | H (H31) | 24В DC | 160 л/мин | Иные гидросистемы с соответствующими требованиями к распределению |
| 4WE10J3X/CW220RN9Z5L | J (J3X) | 220В AC | 120 л/мин | Стационарные промышленные установки |
* 4WE10J31B/CG28N9Z5I – оптимальный выбор для автокранов ZOOMLION с питанием 28В и потребностью в разгрузке исполнительных линий в нейтральном положении.
Клапан 4WE10J31B/CG28N9Z5I поставляется в собранном виде с катушкой и ручным аварийным дублёром. В нашем каталоге также представлены сопутствующие компоненты: катушки для гидрораспределителей, разъёмы DIN 43650, монтажные плиты, уплотнительные комплекты и другие запчасти для гидросистем спецтехники. Мы обеспечиваем быструю доставку по всей России.
Почему выбирают клапан 4WE10J31B/CG28N9Z5I и нашу компанию?
- Проверенная совместимость – гидрораспределитель соответствует стандарту ISO 4401-05 (CETOP 5), что гарантирует установку на штатные места в гидросистемах автокранов ZOOMLION .
- Высокое рабочее давление – до 315 бар, что с запасом покрывает требования гидросистем тяжёлой спецтехники .
- Плавность переключения – схема золотника J обеспечивает разгрузку исполнительных линий, снижая гидроудары и продлевая ресурс гидросистемы .
- Ремонтопригодность – съёмная катушка и ручной дублёр обеспечивают возможность быстрой замены и аварийного управления без демонтажа клапана .
- Доставка по всей России – работаем с ведущими транспортными компаниями (ПЭК, Деловые линии, СДЭК, Энергия и др.).
- Гарантия качества – все гидрораспределители проходят проверку перед отправкой, предоставляем сертификаты соответствия.
Цитата от главного инженера: «Этот клапан – надёжный элемент гидросистемы автокрана. Схема J с разгрузкой линий в нейтрали снижает нагрузку на гидравлику и делает работу оператора более предсказуемой. Мы поможем подобрать правильное исполнение и обеспечим запчасти для обслуживания».
