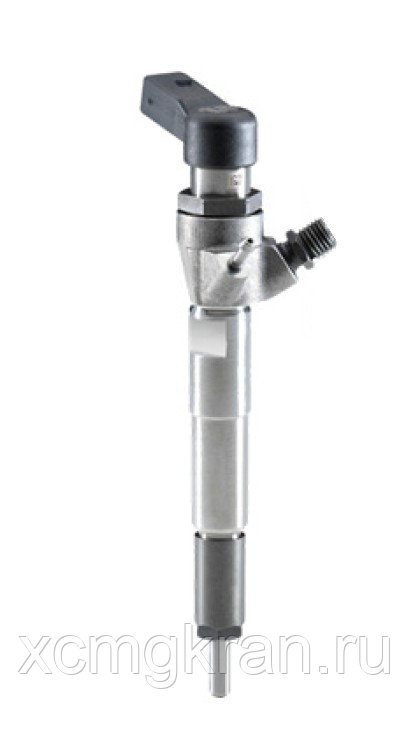

Топливная Форсунка CR NISSAN, RENAULT EURO для дизельного двигателя. Номер: 5 K9K… 1.5 dCi 8200903034, 166008052R, A2C59513484

Форсунка или инжектор – важный механизм топливной системы, предназначенный для своевременной и дозированной подачи и впрыска топливной смеси в камеру сгорания ДВС. Топливными форсунками оснащаются современные инжекторные системы в большинстве дизельных и бензиновых двигателей.

Виды форсунок

По методу впрыска современные топливные форсунки делятся на три вида – электромагнитные, электрогидравлические и пьезоэлектрические.

Электромагнитные форсунки

Такой вид форсунок зачастую устанавливают в бензиновые двигатели. Подобные форсунки имеют простое и понятное устройство, состоящее, собственного говоря, из клапана электромагнитного типа, распылительной иглы и сопла.

Принцип работы электромагнитных форсунок также довольно прост. Подача напряжения на обмотку возбуждения клапана происходит строго в установленное время, в соответствии с заложенной программой.

Напряжение создает определенное магнитное поле, которое затягивает грузик с иглой из клапана, тем самым высвобождая сопло. Результатом всех действий является впрыск нужного количества топлива. По мере снижения напряжения, игла принимает исходное положение.

Электрогидравлические форсунки

Следующий вид форсунок применяется в дизелях, а также в двигателях с топливной системой Common Rail. Электрогидравлические форсунки в отличие от предыдущего вида имеют более сложное устройство, основными элементами которого являются дроссели (впускной и сливной), электромагнитный клапан и камера управления.

В основе работы такого типа форсунок лежит использование высокого давления топливной смеси как в момент впрыска, так и при его остановке. На начальном этапе электромагнитный клапан закрыт, а игла форсунки максимально прижата к своему седлу в камере управления. Прижимной силой является сила давления топлива, которая направлена на поршень, расположенный в камере управления.

Одновременно с этим с другой стороны топливо давит и на иглу, но поскольку площадь поршня заметно больше, чем площадь иглы, то в виду этой разницы сила давления на поршень больше, чем сила давления на иглу, которая плотно прижимается к седлу, перекрывая доступ топливу. В это время подача топлива не осуществляется.

Полученный сигнал от блока управления запускает клапан с одновременным открытием сливного дросселя. Происходит вытекание топлива из камеры управления в сливную магистраль. Дроссель впуска в это время препятствует тому, чтобы давление в камере сгорания и во впускной магистрали быстро выровнялось.

При этом, по мере снижения давления на поршень ослабевает его прижимное усилие, а поскольку давление на иглу не изменяется, то она поднимается, и в этот момент происходит впрыск топлива.

Пьезоэлектрические форсунки

Последний вид форсунок принято считать наиболее совершенным и перспективным среди всех описанных видов. Пьезофорсунки используются на дизельных ДВС с системой подачи топлива Common Rail. Конструктивно такие форсунки состоят из пьезоэлемента, толкателя, переключающего клапана, а также иглы.

Пьезофорсунки работают по принципу гидравлического механизма. Изначально игла размещается в седле при воздействии на нее высокого давления ТС. При поступлении электрического сигнала на пьезоэлемент, происходит его изменение в размере (его длина увеличивается), за счет чего пьезоэлемент буквально толкает поршень толкателя, который в свою очередь давит на поршень переключающего клапана.

Это приводит к открытию переключающего клапана, через него топливо устремляется в сливную магистраль, давление в верхней части иглы снижается и за счет не изменившегося давления снизу, игла поднимается. При подъеме иглы происходит впрыск топлива.

Основным преимуществом такого вида форсунок является их скорость срабатывания (до 4 раз быстрее, чем в клапанной системе), что позволяет обеспечить многократный впрыск за один рабочий цикл двигателя. При этом объем подаваемого топлива зависит от двух параметров – от продолжительности воздействия на пьезоэлемент, и от давления топлива в рампе.

Преимущества и недостатки форсунок

И в завершении хотелось бы сказать несколько слов о том, какие же преимущества и недостатки имеются у топливных форсунок, если сравнивать их с карбюраторами.

Преимущества топливных форсунок:

• Экономия при расходе топлива благодаря точной системе дозирования;
• Минимальный уровень токсичности двигателей, оснащенных топливными форсунками;
• Возможность увеличения мощности силового механизма до 10%;
• Простота и легкость при запуске в любую погоду;
• Возможность улучшения динамических показателей любого автомобиля;
• Отсутствие необходимости в частой замене и чистке

Недостатки форсунок:

• Возможные сбои в работе или серьезные поломки в результате использования топлива низкого качества, которое губительно сказывается на чувствительном механизме форсунок.
• Высокая стоимость ремонта и замены форсунки в целом и отдельных ее элементов.
