Топливный насос высокого давления (сокращенное наименование – ТНВД) является одним из основных конструктивных элементов системы впрыска дизельного двигателя. Насос, выполняет, как правило, две основные функции: нагнетание под давлением определенного количества топлива; регулирование необходимого момента начала впрыскивания. С появлением аккумуляторных систем впрыска функция регулирования момента впрыска возложена на управляемые электроникой форсунки.

Основу топливного насоса высокого давления составляет плунжерная пара, которая объединяет поршень (он же плунжер) и цилиндр (он же втулка) небольшого размера. Плунжерная пара изготавливается из высококачественной стали с высокой точностью. Между плунжером и втулкой обеспечивается минимальный зазор – прецизионное сопряжение.

В зависимости от конструкции различают следующие виды топливных насосов высокого давления: рядный, распределительный и магистральный. В рядном насосе нагнетание топлива в цилиндр производится отдельной плунжерной парой. Распределительный насос имеет один или несколько плунжеров, которые обеспечивают нагнетание и распределение топлива по всем цилиндрам. Магистральные насосы осуществляют только нагнетание топлива в аккумулятор.

Топливный насос высокого давления используется также в системе непосредственного впрыска бензинового двигателя, но его рабочее давление на порядок ниже аналогичной характеристики дизельного насоса.

Ведущими производителями топливных насосов высокого давления являются, в основном, зарубежные фирмы: Bosch, Lucas, Delphi, Denso, Zexel.

Рядный топливный насос высокого давления

Рядный ТНВД имеет плунжерные пары по числу цилиндров. Плунжерные пары установлены в корпусе насоса, в котором выполнены каналы для подвода и отвода топлива. Движение плунжера осуществляется от кулачкового вала, который в свою очередь имеет привод от коленчатого вала двигателя. Плунжеры постоянно прижимаются к кулачкам с помощью пружин.

При вращении кулачкового вала кулачок набегает на толкатель плунжера. Плунжер двигается вверх по втулке, при этом последовательно закрываются выпускное и впускное отверстие. Создается давление, при котором открывается нагнетательный клапан, и топливо по топливопроводу поступает к соответствующей форсунке.

Регулирование количества подаваемого топлива и момента его подачи может осуществляться механическим путем или с помощью электроники. Механическое регулирование количества подаваемого топлива осуществляется поворотом плунжера во втулке. Для поворота на плунжере выполнена шестерня, которая соединена с зубчатой рейкой. Рейка связана с педалью газа. Верхняя кромка плунжера имеет наклонную поверхность, поэтому при повороте отсечка топлива и соответственно его количество будет изменяться.

Изменение момента начала подачи топлива требуется при изменении частоты вращения коленчатого вала двигателя. Механическое регулирование момента подачи топлива производится с помощью центробежной муфты, расположенной на кулачковом валу. Внутри муфты находятся грузики, которые при увеличении оборотов двигателя расходятся под действием центробежных сил и поворачивают кулачковый вал относительно привода. При увеличении оборотов двигателя обеспечивается ранний впрыск топлива, при уменьшении – поздний.

Конструкция рядных ТНВД обеспечивает высокую надежность. Насосы смазываются моторным маслом системы смазки двигателя, поэтому могут работать на топливе низкого качества. Рядные топливные насосы высокого давления применяются на двигателях с раздельными камерами сгорания и непосредственным впрыском средних и тяжелых грузовых автомобилей. На легковых дизелях данный вид насоса применялся до 2000 года.

Распределительный топливный насос высокого давления

Распределительные топливные насосы высокого давления, в отличие от рядного ТНВД, имеют один или два плунжера, обслуживающих все цилиндры двигателя. Распределительные насосы обладают меньшей массой и габаритными размерами, а также обеспечивают большую равномерность подачи. С другой стороны их отличает сравнительно низкая долговечность сопряженных деталей. Все это определяет область применения данных насосов, в основном, на двигателях легковых автомобилей.

Конструкции распределительных топливных насосов высокого давления могут иметь различный привод плунжера:

Предпочтительными в плане эксплуатации являются первые два типа привода плунжеров, т.к. в них отсутствуют силовые нагрузки от давления топлива на узлы приводного вала и, соответственно, выше долговечность.

Основным элементом распределительного ТНВД с торцевым кулачковым приводом плунжера (Bosch VE) является плунжер-распределитель, который совершает возвратно-поступательное и вращательное движение, обеспечивая нагнетание и распределение топлива по цилиндрам.

Возвратно-поступательное движение плунжера происходит при вращении кулачковой шайбы, которая обегает неподвижное кольцо по роликам. Шайба нажимает на плунжер, за счет чего создается давление топлива. В исходное положение плунжер возвращается с помощью пружины.

Вращение плунжера производится от приводного вала. При этом происходит распределение топлива по цилиндрам.

Регулирование величины подачи топлива осуществляется автоматически с помощью механического или электронного устройств. Механический регулятор включает центробежную муфту с грузами, которая через систему рычагов воздействует на дозатор, изменяющий величину топливоподачи. Электронный регулятор представляет собой электромагнитный клапан.

Регулирование величины опережения впрыска топлива в распределительном насосе производится путем поворота неподвижного кольца на определенный угол.

Рабочий процесс распределительного насоса включает впуск топлива в надплунжерное пространство, нагнетание и распределение в соответствующие цилиндры.

В распределительном насосе роторного типа нагнетание и распределение топлива по цилиндрам осуществляются разными устройствами плунжером и распределительной головкой. Нагнетание топлива производится с помощью двух противолежащих плунжеров, расположенных на распределительном валу. Плунжеры через ролики обегают профиль кулачковой обоймы и совершают возвратно-поступательное движение.

При движении плунжеров навстречу друг другу происходит рост давления топлива, после чего топливо по каналам распределительной головки и нагнетательным клапанам доставляется к форсункам соответствующих цилиндров.

Топливо к плунжеру (плунжерам) подается под небольшим давлением, которое создает топливоподкачивающий насос. В распределительных насосах топливоподкачивающий насос установлен на приводном валу в корпусе насоса. Конструктивно это может быть роторно-лопастной насос, шестеренный насос с внешним или внутренним зацеплением.

Смазка распределительного насоса высокого давления производится дизельным топливом, которое заполняет корпус насоса.

Магистральный топливный насос высокого давления

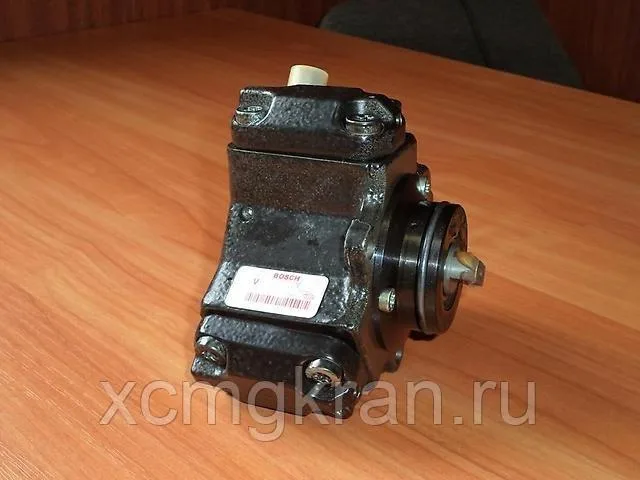

Магистральный топливный насос высокого давления используется в аккумуляторной системе впрыска топлива Common Rail, где он выполняет функцию нагнетания топлива в топливную рампу. Магистральные ТНВД обеспечивают более высокое давление топлива (в современных системах впрыска порядка 180 МПА и более).

Конструктивно магистральный насос может иметь один, два или три плунжера. Привод плунжеров осуществляется с помощью кулачкового вала или кулачковой шайбы.

При вращении кулачкового вала (эксцентрика кулачковой шайбы) под действием возвратной пружины плунжер движется вниз. Увеличивается объем компрессионной камеры и уменьшается давление в ней. Под действием разряжения открывается впускной клапан, и топливо поступает в камеру.

Движение плунжера вверх сопровождается ростом давления в камере, впускной клапан закрывается. При определенном давлении открывается выпускной клапан и топливо подается в рампу.

Управление подачей топлива производится в зависимости от потребности двигателя с помощью клапана дозирования топлива. В нормальном положении клапан открыт. По сигналу электронного блока управления клапан закрывается на определенную величину, тем самым регулируется количество поступающего в компрессионную камеру топлива.
