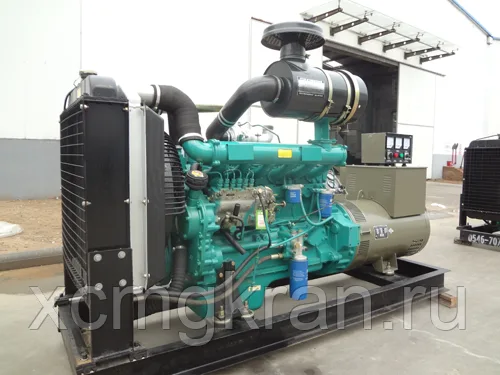

Дизельная электро станция Weichai с двигателем Weichai—Deutz WPG68.5B1 мошьностью 50 кВт
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ WPG68.5B1
| Основная мощность (длительная), кВт/кВА (cos=0.8) | 50 / 62,5 |
| Резервная мощность, кВт/кВА | 55 / 68,7 |
| Род тока | переменный, 3-фазный. |
| Количество фаз | 3 (изолированная нейтраль / заземленная нейтраль). |
| Напряжение, В (50 Гц) | 400 |
| Сила тока, А | 90 |
| Расход топлива при 75% мощности, л/ч | 10,25 |
| Уровень шума (дБ/7м) | 85 |
| Дизельный двигатель | Deutz WP4.3D61E2 |
| Тип двигателя | дизельный, 4-тактный. |
| Конструкция двигателя | четырехцилиндровый, рядное расположение цилиндров. |
| Основная мощность двигателя, кВт | 61 |
| Рабочий объем двигателя, л | 4,3 |
| Диаметр цилиндра / ход поршня, мм | 108 / 118 |
| Степень сжатия | 17,5:1 |
| Машинное масло/ОЖ | CD 15W40/Антифриз с точкой замерзания <-35C. |
| Стандартный период замены моторного масла | 250 моточасов |
| Ресурс до капитального ремонта, моточасов | 30000 |
| Синхронный силовой генератор | Marathon Electric Newage Stamford |
| Тип генератора переменного тока | 3-фазный, 4-полюсной, синхронный, бесщеточный, одноопорный, 50 Гц, 400/230 В, клеммный ящик, силовые шины, 3-фазный автомат защиты с независимым расцепителем, регулятор напряжения – электронный, автоматический, всережимный. |
| Степень защиты | IP23 |
| Класс изоляции | H |
| Рабочий ресурс генератора | 100 000 часов |
| Тип топлива | дизельное, по сезону (ГОСТ 305-82) |
| Топливный бак, л | топливный бак объемом 105 л, оснащенный топливозаборником, датчиком уровня топлива, заливной горловиной и сливным клапаном. |
| Время автономной работы от встроенного топливного бака, при 75% мощности, ч | 10 |
| Способ смазки | принудительный, под давлением. |
| Объем системы смазки двигателя, л | 11 |
| Система охлаждения | радиатор жидкостного охлаждения |
| Объем системы охлаждения, л | 18 |
| Воздушная и газовыхлопная система | без наддува (атмосферный), воздушный фильтр инерционно-мясляный, компенсатор динамических колебаний системы шумоглушения выхлопных газов (сильфон), стандартный промышленный глушитель. |
| Электрооборудование | электрический стартер 12В, датчик давления масла, датчики температуры охлаждающей жидкости. |
| Система управления | Панель управления с ЖК-контроллером Deep Sea Electronics 6020 (Великобритания). Данная панель управления позволяет следить за состоянием электростанции, запускать генераторную установку в автоматическом режиме, обеспечить удаленный мониторинг посредством различных вариантов коммуникаций. Панель DSE6020 оборудована встроенным детектором фаз, имеет USB разъём для подключения периферийного оборудования и PC компьютера. Панель управления DSE6020 контролирует скорость двигателя, частоту напряжения, силу тока, давление масла, температуру ОЖ и уровень топлива, выводит аварийные ошибки и предупреждения на монитор и LED-индикаторы. |
| Степень автоматизации по ГОСТ Р 53174-2008, ГОСТ 14228-80 | 1, 2 или 3 (согласовывается с Заказчиком). |
| Габаритные размеры открытого исполнения (ДхШхВ), мм | 1860x740x1414 |
| Габаритные размеры в шумозащитном кожухе (ДхШхВ), мм | 2350х1050х1400 |
| Вес (открытый), кг | 896 |
| Вес (в кожухе), кг | 1047 |
Стандартная комплектация Weichai WPG68.5B1
дизельный мотор Weichai WP4.3D61E2 (КНР) со стартером,
синхронный силовой генератор,
базовая стальная сварная рама,
воздушный фильтр,
глушитель,
топливный бак емкостью 105 литров,
водяной радиатор и крыльчатка вентилятора обратного тока с защитной решеткой,
комплект документов для ДЭС (паспорт на ДГУ, руководство по эксплуатации),
первая степень автоматизации (ручной запуск)*:
шкаф управления первой степени автоматизации,
вторая степень автоматизации (резервирование сети)*:
шкаф управления второй степени автоматизации на базе микропроцессорного контроллера с функцией резервирования сети,
зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В,
электрический подогреватель охлаждающей жидкости от сети 220 В,
третья степень автоматизации*:
система автоматической дозаправки топливом (комплектность согласовывается с заказчиком).
предпродажная подготовка, тест перед отгрузкой,
* степень автоматизации ДЭС согласовывается с заказчиком.
Основные комплектующие дизель-генератора Weichai WPG68.5B1
Двигатель:
Первичный двигатель Weichai WP4.3D61E2: дизель, четырехцилиндровый с рядным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, механический регулятор частоты вращения.
Силовой генератор:
Синхронный генератор — трехфазный, бесщёточный, четырехполюсный, одноопорное исполнение, с самовозбуждением и автоматическим регулятором напряжения AVR. Обмотки якоря выполнены с шагом 2/3 и позволяют обеспечить минимальное отклонение от идеальной синусоиды напряжения.
