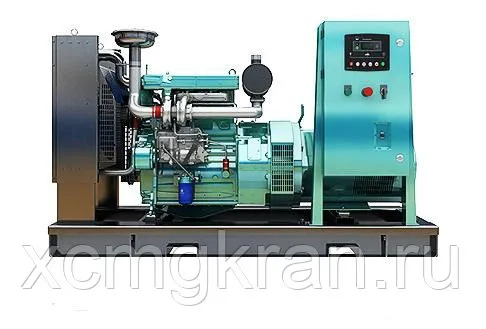

Дизельный генератор мощностью 30 кВт Weichai WPG41B9
Технические характеристики Weichai WPG41B9
|
Основная мощность (длительная), кВт/кВА (cos=0.8) |
30 / 37,5 |
|
Резервная мощность, кВт/кВА |
33 / 41 |
|
Род тока |
переменный, 3-фазный. |
|
Количество фаз |
3 (изолированная нейтраль / заземленная нейтраль). |
|
Напряжение, В (50 Гц) |
400 |
|
Сила тока, А |
54 |
|
Расход топлива при 75% мощности, л/ч |
7,52 |
|
Уровень шума (дБ/7м) |
85 |
|
Дизельный двигатель |
Deutz TD226B-3D? (КНР) |
|
Тип двигателя |
дизельный, 4-тактный. |
|
Конструкция двигателя |
трехцилиндровый, рядное расположение цилиндров. |
|
Основная мощность двигателя, кВт |
45 |
|
Рабочий объем двигателя, л |
3,1 |
|
Диаметр цилиндра / ход поршня, мм |
105 / 120 |
|
Степень сжатия |
15,5:1 |
|
Машинное масло/ОЖ |
CD 15W40/Антифриз с точкой замерзания <,-35C. |
|
Стандартный период замены моторного масла |
250 моточасов |
|
Ресурс до капитального ремонта, моточасов |
30000 |
|
Синхронный силовой генератор |
Marathon Electric |
|
Тип генератора переменного тока |
3-фазный, 4-полюсной, синхронный, бесщеточный, одноопорный, 50 Гц, 400/230 В, клеммный ящик, силовые шины, 3-фазный автомат защиты с независимым расцепителем, регулятор напряжения – электронный, автоматический, всережимный. |
|
Степень защиты |
IP23 |
|
Класс изоляции |
H |
|
Рабочий ресурс генератора |
100 000 часов |
|
Тип топлива |
дизельное, по сезону (ГОСТ 305-82) |
|
Топливный бак, л |
топливный бак объемом 145 л, оснащенный топливозаборником, датчиком уровня топлива, заливной горловиной и сливным клапаном. |
|
Время автономной работы от встроенного топливного бака, при 75% мощности, ч |
19 |
|
Способ смазки |
принудительный, под давлением. |
|
Объем системы смазки двигателя, л |
8 |
|
Система охлаждения |
радиатор жидкостного охлаждения |
|
Объем системы охлаждения, л |
16 |
|
Воздушная и газовыхлопная система |
турбонаддув, воздушный фильтр инерционно-мясляный, компенсатор динамических колебаний системы шумоглушения выхлопных газов (сильфон), стандартный промышленный глушитель. |
|
Электрооборудование |
электрический стартер 12В, датчик давления масла, датчики температуры охлаждающей жидкости. |
|
Система управления |
Панель управления с ЖК-контроллером Deep Sea Electronics 6020 (Великобритания). Данная панель управления позволяет следить за состоянием электростанции, запускать генераторную установку в автоматическом режиме, обеспечить удаленный мониторинг посредством различных вариантов коммуникаций. Панель DSE6020 оборудована встроенным детектором фаз, имеет USB разъём для подключения периферийного оборудования и PC компьютера. Панель управления DSE6020 контролирует скорость двигателя, частоту напряжения, силу тока, давление масла, температуру ОЖ и уровень топлива, выводит аварийные ошибки и предупреждения на монитор и LED-индикаторы. |
|
Степень автоматизации по ГОСТ Р 53174-2008, ГОСТ 14228-80 |
1, 2 или 3 (согласовывается с Заказчиком). |
|
Габаритные размеры открытого исполнения (ДхШхВ), мм |
1715x890x1300 |
|
Габаритные размеры в шумозащитном кожухе (ДхШхВ), мм |
2300х960х1490 |
|
Вес (открытый), кг |
850 |
|
Вес (в кожухе), кг |
1140 |
Стандартная комплектация Weichai WPG41B9
дизельный мотор Deutz TD226B-3D? (КНР) со стартером,
синхронный силовой генератор,
базовая стальная сварная рама,
воздушный фильтр,
глушитель,
топливный бак емкостью 145 литров,
водяной радиатор и крыльчатка вентилятора обратного тока с защитной решеткой,
комплект документов для ДЭС (паспорт на ДГУ, руководство по эксплуатации),
первая степень автоматизации (ручной запуск)*:
шкаф управления первой степени автоматизации,
вторая степень автоматизации (резервирование сети)*:
шкаф управления второй степени автоматизации на базе микропроцессорного контроллера с функцией резервирования сети,
зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В,
электрический подогреватель охлаждающей жидкости от сети 220 В,
третья степень автоматизации*:
система автоматической дозаправки топливом (комплектность согласовывается с заказчиком).
предпродажная подготовка, тест перед отгрузкой,
* степень автоматизации ДЭС согласовывается с заказчиком.
Основные комплектующие дизель-генератора Weichai WPG41B9?
Двигатель:
Первичный двигатель Deutz TD226B-3D?: дизель, трехцилиндровый с рядным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, механический регулятор частоты вращения.
Силовой генератор:
Синхронный генератор — трехфазный, бесщёточный, четырехполюсный, одноопорное исполнение, с самовозбуждением и автоматическим регулятором напряжения AVR. Обмотки якоря выполнены с шагом 2/3 и позволяют обеспечить минимальное отклонение от идеальной синусоиды напряжения.
