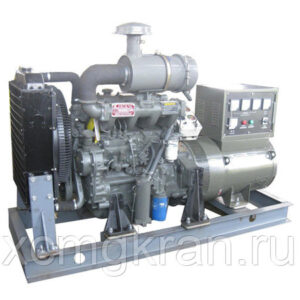

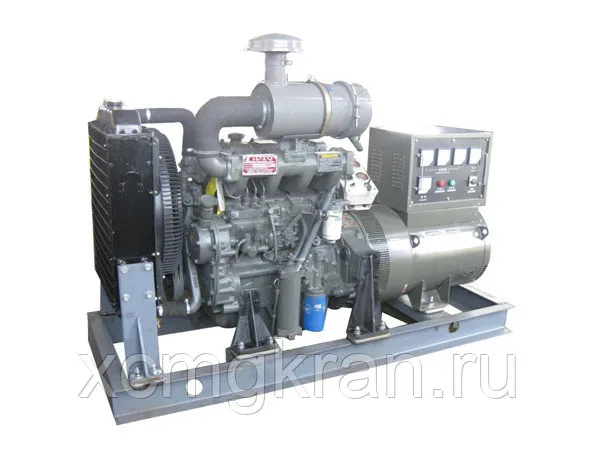

Дизель-генератор Weichai WPG27.5B1 мошьностью 20 кВт
Технические характеристики Weichai WPG27.5B1
|
Основная мощность (длительная), кВт/кВА (cos=0.8) |
20 / 25 |
|
Резервная мощность, кВт/кВА |
22 / 27,5 |
|
Род тока |
переменный, 3-фазный. |
|
Количество фаз |
3 (изолированная нейтраль / заземленная нейтраль). |
|
Напряжение, В (50 Гц) |
400 |
|
Сила тока, А |
36 |
|
Расход топлива при 75% мощности, л/ч |
5,42 |
|
Уровень шума (дБ/7м) |
85 |
|
Дизельный двигатель |
Weichai WP3.9D33E2 (КНР) |
|
Тип двигателя |
дизельный, 4-тактный. |
|
Конструкция двигателя |
четырехцилиндровый, рядное расположение цилиндров. |
|
Основная мощность двигателя, кВт |
33,3 |
|
Рабочий объем двигателя, л |
3,9 |
|
Диаметр цилиндра / ход поршня, мм |
102 / 118 |
|
Степень сжатия |
17,5:1 |
|
Машинное масло/ОЖ |
SAE 10W30, 10W40/Антифриз с точкой замерзания <,-35C. |
|
Стандартный период замены моторного масла |
250 моточасов |
|
Ресурс до капитального ремонта, моточасов |
30000 |
|
Синхронный силовой генератор |
Marathon Electric |
|
Тип генератора переменного тока |
3-фазный, 4-полюсной, синхронный, бесщеточный, одноопорный, 50 Гц, 400/230 В, клеммный ящик, силовые шины, 3-фазный автомат защиты с независимым расцепителем, регулятор напряжения – электронный, автоматический, всережимный. |
|
Степень защиты |
IP23 |
|
Класс изоляции |
H |
|
Рабочий ресурс генератора |
100 000 часов |
|
Тип топлива |
дизельное, по сезону (ГОСТ 305-82) |
|
Топливный бак, л |
топливный бак объемом 95 л, оснащенный топливозаборником, датчиком уровня топлива, заливной горловиной и сливным клапаном. |
|
Время автономной работы от встроенного топливного бака, при 75% мощности, ч |
17 |
|
Способ смазки |
принудительный, под давлением. |
|
Объем системы смазки двигателя, л |
11 |
|
Система охлаждения |
радиатор жидкостного охлаждения |
|
Объем системы охлаждения, л |
18 |
|
Воздушная и газовыхлопная система |
без наддува (атмосферный), воздушный фильтр инерционно-мясляный, компенсатор динамических колебаний системы шумоглушения выхлопных газов (сильфон), стандартный промышленный глушитель. |
|
Электрооборудование |
электрический стартер 12В, датчик давления масла, датчики температуры охлаждающей жидкости. |
|
Система управления |
Панель управления с ЖК-контроллером Deep Sea Electronics 6020 (Великобритания). Данная панель управления позволяет следить за состоянием электростанции, запускать генераторную установку в автоматическом режиме, обеспечить удаленный мониторинг посредством различных вариантов коммуникаций. Панель DSE6020 оборудована встроенным детектором фаз, имеет USB разъём для подключения периферийного оборудования и PC компьютера. Панель управления DSE6020 контролирует скорость двигателя, частоту напряжения, силу тока, давление масла, температуру ОЖ и уровень топлива, выводит аварийные ошибки и предупреждения на монитор и ЛЕД-индикаторы. |
|
Степень автоматизации по ГОСТ Р 53174-2008, ГОСТ 14228-80 |
1, 2 или 3 (согласовывается с Заказчиком). |
|
Габаритные размеры открытого исполнения (ДхШхВ), мм |
1600x760x1250 |
|
Габаритные размеры в шумозащитном кожухе (ДхШхВ), мм |
2200х1050х1400 |
|
Вес (открытый), кг |
680 |
|
Вес (в кожухе), кг |
854 |
Режим основной мощности (Prime Power) — в данном режиме ДГУ может работать непрерывно (24 часа/сутки) на переменной нагрузке.
Режим резервной мощности (Stand by Power) — в данном режиме при работе ДЭС перегрузка не допускается. Разрешается работа в течение одного часа на каждые десять с половиной часов работы дизельного генератора (дизель-генератора).
Стандартная комплектация Weichai WPG27.5B1
дизельный мотор Weichai WP3.9D33E2 (КНР) со стартером,
синхронный силовой генератор,
базовая стальная сварная рама,
воздушный фильтр,
глушитель,
топливный бак емкостью 95 литров,
водяной радиатор и крыльчатка вентилятора обратного тока с защитной решеткой,
комплект документов для ДЭС (паспорт на ДГУ, руководство по эксплуатации),
первая степень автоматизации (ручной запуск)*:
шкаф управления первой степени автоматизации,
вторая степень автоматизации (резервирование сети)*:
шкаф управления второй степени автоматизации на базе микропроцессорного контроллера с функцией резервирования сети,
зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В,
электрический подогреватель охлаждающей жидкости от сети 220 В,
третья степень автоматизации*:
система автоматической дозаправки топливом (комплектность согласовывается с заказчиком).
предпродажная подготовка, тест перед отгрузкой,
* степень автоматизации ДЭС согласовывается с заказчиком.
Основные комплектующие дизель-генератора Weichai WPG27.5B1?
Двигатель:
Первичный двигатель Weichai WP3.9D33E2: дизель, четырехцилиндровый с рядным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, механический регулятор частоты вращения.
Силовой генератор:
Синхронный генератор — трехфазный, бесщёточный, четырехполюсный, одноопорное исполнение, с самовозбуждением и автоматическим регулятором напряжения AVR. Обмотки якоря выполнены с шагом 2/3 и позволяют обеспечить минимальное отклонение от идеальной синусоиды напряжения.
